Нутромер индикаторный SHAN НИ 50-600 0.01 287474

Назначение и сфера применения

Нутромер индикаторный SHAN НИ 50 - 600 0.01 287474 — это прецизионный измерительный инструмент, предназначенный для определения внутренних линейных размеров деталей: диаметров отверстий, ширины пазов, расстояний между уступами и других внутренних поверхностей. Модель охватывает диапазон от 50 до 600 мм, что делает её пригодной для работы с крупногабаритными деталями в машиностроении, металлообработке, ремонте и контроле качества. Инструмент востребован при проверке корпусных деталей, цилиндров, втулок и других изделий, где требуется высокая точность измерений внутренних размеров.

Конструктивные особенности и принцип работы

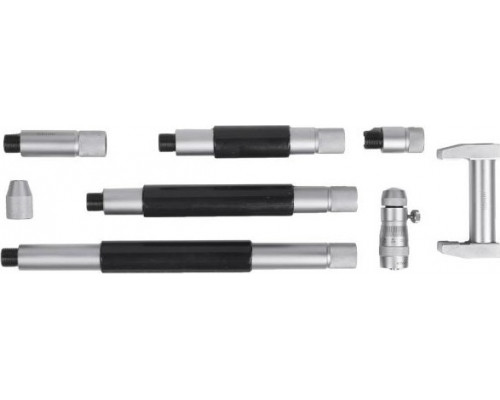

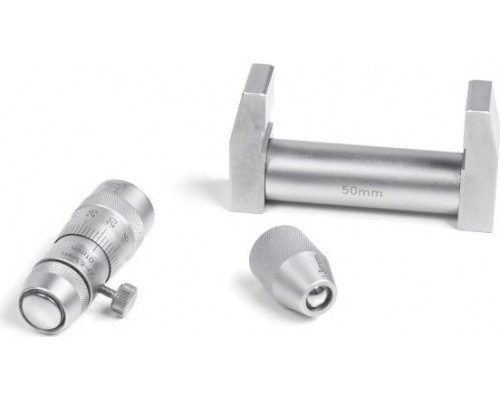

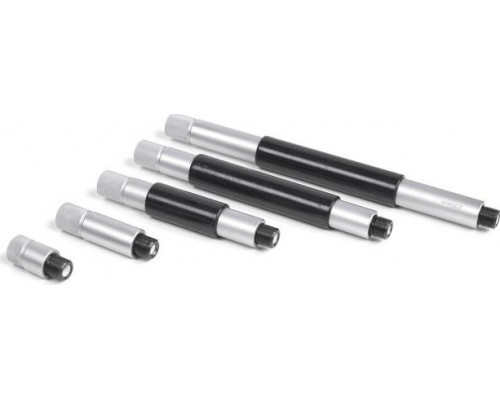

Прибор состоит из измерительной головки с индикатором часового типа (цена деления 0.01 мм) и набора сменных удлинителей, которые позволяют настраивать инструмент на конкретный диапазон измерений. Нутромер работает по методу относительных измерений: перед началом работы его настраивают по эталону (например, по установочному кольцу или микрометру), а затем сравнивают показания при измерении реальной детали. Отклонение стрелки индикатора показывает разницу между эталонным и фактическим размером. Такая схема обеспечивает высокую точность, но требует предварительной настройки под каждый типоразмер.

Практические возможности и точность

Цена деления 0.01 мм позволяет фиксировать отклонения с точностью до сотых долей миллиметра, что соответствует требованиям большинства производственных задач средней точности. Диапазон измерения от 50 до 600 мм покрывает широкий спектр отверстий средних и крупных размеров. Однако важно учитывать, что нутромер не является универсальным на весь диапазон сразу — для каждого интервала размеров (например, 50–75 мм, 75–100 мм и т.д.) требуется своя комбинация удлинителей. Конкретная комплектация удлинителями и их количество уточняются при поставке, поэтому перед использованием необходимо проверить наличие всех элементов для нужного диапазона.

Ограничения и особенности эксплуатации

Нутромер индикаторный SHAN НИ 50 - 600 0.01 287474 является механическим измерительным прибором, чувствительным к ударам, загрязнениям и перепадам температуры. Для получения достоверных результатов требуется аккуратная установка инструмента в отверстие без перекосов, а также стабильная температура окружающей среды и самой детали. Прибор не предназначен для измерений в движении или на вибрирующих поверхностях. Вес инструмента составляет 6 кг, что связано с наличием массивных удлинителей и корпуса — это следует учитывать при длительной работе, так как требуется надёжная фиксация нутромера или детали. Перед началом эксплуатации необходимо проверить плавность хода измерительного стержня и отсутствие люфтов в индикаторе.

На что обратить внимание при выборе

При подборе данной модели важно убедиться, что диапазон 50–600 мм соответствует типичным размерам измеряемых деталей. Если требуется работа только в узком интервале, возможно, более рациональным будет выбор нутромера с меньшим диапазоном — это снизит вес и упростит настройку. Также стоит проверить наличие всех удлинителей и установочных мер в комплекте, так как без них инструмент не сможет работать корректно. Особое внимание уделите состоянию индикатора: его шкала должна быть чёткой, а стрелка — возвращаться в ноль после снятия нагрузки. Для высокоточных измерений рекомендуется дополнительно использовать микрометрические кольца для настройки, если они не входят в базовую комплектацию.
