Подстанция для прогрева бетона Кавик КТПТО-80 А с автоматикой

Назначение и область применения

Подстанция трансформаторная комплектная КТПТО-80 мощностью 80 кВА от производителя «Кавик» — это специализированное оборудование для электропрогрева бетона и мерзлого грунта на строительных площадках. Модель предназначена для ускорения твердения бетонных смесей в условиях отрицательных температур (до -40°C, с кратковременными понижениями до -45°C). Основная задача подстанции — преобразование сетевого напряжения 400 В в безопасное низкое напряжение (до 95 В) для подключения греющих проводов или электродов, закладываемых непосредственно в бетон. Это позволяет вести монолитное строительство круглогодично, сокращая сроки выдерживания конструкций до набора критической и распалубочной прочности.

Конструктивные особенности и комплектация

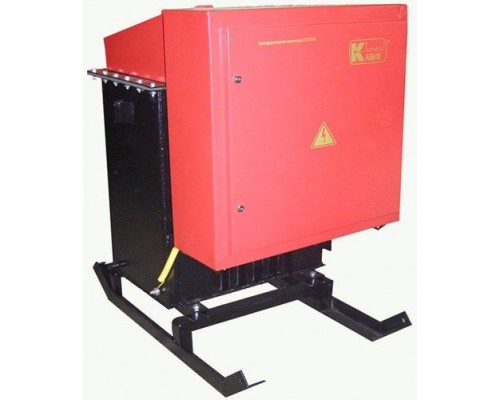

Подстанция выполнена в виде единого блока на салазках, что упрощает перемещение по стройплощадке краном или волоком. В состав входят:

• Силовой трансформатор типа ТМТО-80 У1 с естественным масляным охлаждением (масло ВГ, масса 137 кг). Трехобмоточная конструкция обеспечивает гальваническую развязку и безопасное низкое напряжение на стороне нагрузки.


• Шкаф управления с автоматикой — отвечает за регулирование температуры прогрева, что снижает расход электроэнергии и исключает перегрев бетона. Автоматика поддерживает заданный тепловой режим без постоянного присутствия оператора.


• Система блокировок — отключает питание при нарушении условий эксплуатации, защищая персонал от поражения током.

Габаритная длина подстанции — 1150 мм, полный вес с маслом — 700 кг. Класс изоляции обмоток — В, что допускает нагрев до 130°C в рабочем режиме.

Практические возможности по напряжению и току

Модель имеет пять фиксированных ступеней напряжения на стороне низшего напряжения (НН) на холостом ходу: 55, 65, 75, 85 и 95 В. Выбор ступени позволяет адаптировать мощность прогрева под объем и армирование конструкции:

• При напряжениях 55, 65 и 75 В максимальный ток на стороне НН составляет 580 А — это режим для интенсивного прогрева массивных конструкций с большим расходом греющих кабелей.


• При напряжении 85 В ток снижается до 530 А, что подходит для средних по объему бетонных узлов.


• На ступени 95 В ток составляет 487 А — режим для тонкостенных элементов или прогрева грунта, где требуется меньшее тепловыделение.

Номинальный ток на стороне высшего напряжения (ВН) — 121,7 А. Это значение важно для расчета сечения питающего кабеля и выбора автомата защиты на вводе 400 В. Частота сети — 50 Гц.

Ограничения и особенности эксплуатации

Подстанция предназначена для наружной установки, но требует соблюдения условий по температуре окружающего воздуха: верхнее рабочее значение — +10°C (эффективное), нижнее — -40°C. При более низких температурах (до -45°C) допускается кратковременная работа, но вязкость масла возрастает, что может ухудшить охлаждение трансформатора.

Важно учитывать, что КТПТО-80 не является универсальным источником питания — она оптимизирована именно для электротермообработки. Дополнительно можно подключать временное освещение или ручной электроинструмент на 36 В (трехфазный), но основная мощность зарезервирована под прогрев. Для подключения греющих проводов или электродов потребуется использовать напряжение 55–95 В — среднее напряжение (СН) по классификации производителя.

Что важно при выборе

При подборе подстанции под конкретный объект стоит обратить внимание на:

• Соответствие мощности 80 кВА объему одновременно прогреваемого бетона. Для ориентира: при среднем расходе 1–1,5 кВт на 1 м³ бетона подстанция способна обслуживать до 50–80 м³ в зависимости от температуры воздуха и требуемой скорости набора прочности.


• Ступени напряжения — наличие пяти фиксированных значений (55–95 В) упрощает подбор режима без необходимости в дополнительных регулирующих устройствах. Однако отсутствие плавной регулировки может потребовать более точного расчета длины и сечения греющих кабелей.


• Масляное охлаждение — трансформатор с маслом ВГ (137 кг) требует контроля уровня и состояния масла, особенно при частых перемещениях. В случае утечки эксплуатация запрещена.


• Автоматику — встроенная система регулирования температуры сокращает ручной труд и минимизирует риск пережога бетона, но для корректной работы необходимо правильно настроить датчики температуры (обычно термопары) в прогреваемой конструкции.

Модель «Кавик КТПТО-80 А с автоматикой» — это законченное решение для зимнего бетонирования с возможностью гибкого выбора режима прогрева. Она подходит для объектов, где требуется стабильная работа при низких температурах и безопасное низкое напряжение на нагрузке.
