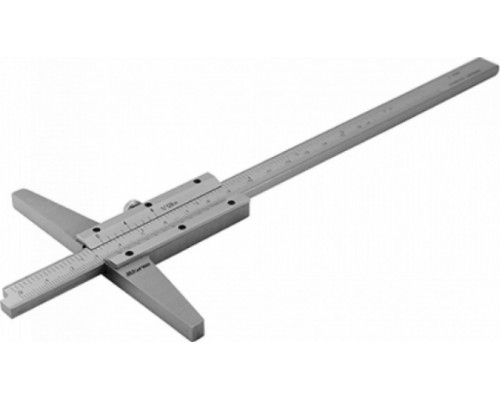

Штангенглубиномер SHAN ШГ 500 мм, 0.05 мм

Точный контроль глубины: штангенглубиномер SHAN ШГ 500 мм

Штангенглубиномер SHAN модели ШГ с диапазоном измерений 500 мм и ценой деления 0.05 мм — это специализированный измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов и других скрытых элементов деталей. В отличие от штангенциркуля, данное устройство имеет опорную базу, которая устанавливается на поверхность заготовки, и подвижную штангу, опускаемую внутрь измеряемой полости. Модель 123720 ориентирована на работу с крупногабаритными деталями, где требуется точность до сотых долей миллиметра.

Конструкция и принцип работы

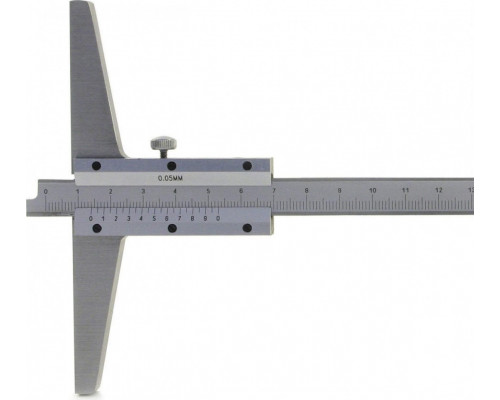

Инструмент выполнен по классической схеме: массивное основание (опорная планка) обеспечивает стабильное прилегание к базовой поверхности, а измерительная штанга перемещается вертикально. Отсчет показаний производится по нониусу с точностью 0.05 мм — это стандартный класс точности для механических штангенглубиномеров, достаточный для большинства слесарных, механических и контрольных операций. Шкала нанесена на штангу с шагом 1 мм, что позволяет быстро снимать целые значения, а нониус уточняет результат.

Практические возможности и ограничения

Диапазон 500 мм охватывает широкий спектр задач: от измерения глубоких отверстий в корпусных деталях до контроля глубины литейных форм или сварных швов. Однако важно учитывать, что для корректного измерения требуется ровная и чистая опорная поверхность вокруг измеряемого элемента. При работе с высокими деталями (например, при измерении глубоких узких полостей) может потребоваться дополнительная фиксация инструмента от опрокидывания. Точность 0.05 мм подразумевает, что инструмент не предназначен для прецизионных измерений (например, в микроэлектронике), но полностью отвечает требованиям машиностроения, ремонта и технического контроля.

Особенности эксплуатации

Инструмент относится к механическому типу — не требует элементов питания и не зависит от внешних условий. Это одновременно плюс (надежность, нечувствительность к влаге и перепадам температур) и минус (необходимость навыка снятия показаний по нониусу). Перед началом работы обязательна проверка нулевой установки: при соприкосновении опорной базы с плоскостью и касании штанги той же плоскости показания должны быть строго нулевыми. При длине штанги 500 мм возможен незначительный прогиб при максимальном выдвижении, что следует учитывать при ответственных измерениях — рекомендуется проводить несколько замеров в одной точке и усреднять результат.

На что обратить внимание при выборе

Данная модель подходит для мастерских и производств, где регулярно встречаются детали с глубинами до полуметра. Если ваши задачи ограничены глубинами до 200-300 мм, более компактный инструмент будет удобнее в работе. Для серийных измерений стоит рассмотреть наличие фиксатора положения штанги (в данной модели он присутствует по умолчанию у штангенглубиномеров SHAN) — это позволяет снять показания после извлечения инструмента. Также обратите внимание на состояние опорной поверхности: она должна быть плоской и без забоин, иначе точность измерения будет потеряна. Инструмент поставляется в картонной упаковке, что требует аккуратного хранения в сухом месте, желательно в отдельном чехле или ящике.
