Штангенглубиномер SHAN ШГ 630 мм, 0.05 мм, 123721

Назначение и сфера применения

Штангенглубиномер SHAN ШГ 630 мм 0.05 123721 — это прецизионный измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов и других скрытых элементов деталей. Модель с диапазоном измерений до 630 мм ориентирована на работу с крупногабаритными заготовками в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется контроль глубоких полостей или высоких ступенчатых поверхностей. Инструмент подходит для единичных и серийных замеров, а также для проверки соответствия деталей чертежным допускам.

Конструктивные особенности и точность

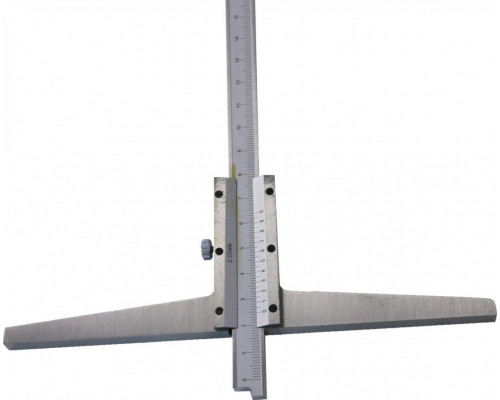

Модель оснащена нониусом с ценой деления 0,05 мм, что обеспечивает достаточную точность для большинства задач технического контроля, не требующих микрометрической погрешности. Штанга длиной 630 мм выполнена из инструментальной стали с износостойким покрытием, что минимизирует деформации при длительной эксплуатации. Измерительная база (опорная плоскость) имеет ширину 100 мм и глубину 50 мм — такие габариты обеспечивают устойчивую фиксацию на поверхности детали без перекосов, что критично при измерении глубоких элементов. Вес инструмента (6 кг) указывает на массивную конструкцию: это не портативный, а стационарно-ориентированный прибор, требующий устойчивого положения при замерах.

Практические возможности и ограничения

Инструмент позволяет измерять глубину до 630 мм с шагом 0,05 мм, что актуально для контроля литьевых форм, штампов, цилиндров двигателей, корпусных деталей станков и других изделий с глубокими полостями. Благодаря жесткой конструкции, штангенглубиномер сохраняет стабильность показаний даже при работе с тяжелыми заготовками. Однако следует учитывать, что модель не оснащена цифровым отсчетом — снятие показаний выполняется визуально по шкале нониуса, что требует аккуратности и хорошего освещения. Также отсутствует функция вывода данных на внешние устройства. При выборе важно помнить: для корректных замеров опорная плоскость детали должна быть чистой, ровной и перпендикулярной оси измерения — иначе погрешность может превысить заявленную.

На что обратить внимание при эксплуатации

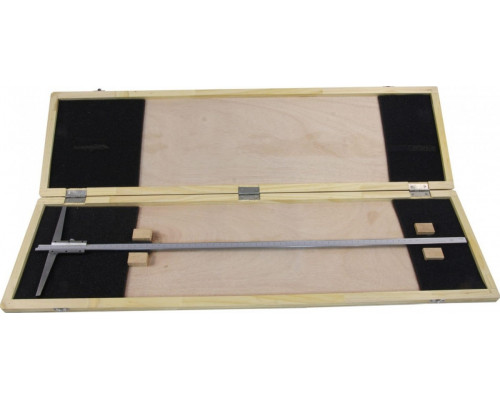

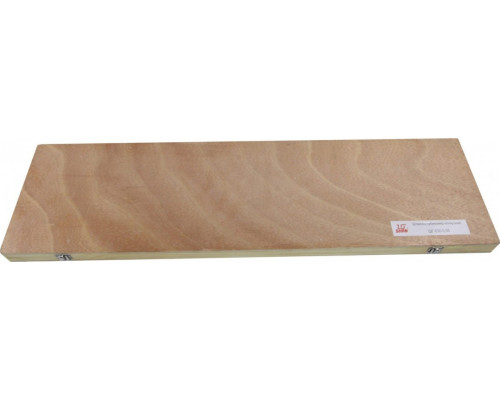

Из-за значительной длины штанги (700 мм в упаковке) инструмент требует аккуратного хранения в специальном кейсе или на стеллаже, чтобы избежать случайных ударов и изгибов. Перед работой рекомендуется проверить нулевую установку: совмещение губок с опорной плоскостью должно давать нулевое показание. При замерах глубоких отверстий важно контролировать параллельность штанги оси полости — даже небольшой перекос приводит к завышению или занижению результата. Модель SHAN ШГ 630 мм 0.05 123721 не рассчитана на работу с агрессивными средами или высокими температурами — после контакта с охлаждающими жидкостями инструмент необходимо протирать насухо.
