Штангенрейсмас SHAN ШР 200 мм, 0.05 мм

Назначение и конструктивные особенности

Штангенрейсмас SHAN ШР 200 мм 0.05 123727 — это измерительный и разметочный инструмент, предназначенный для определения высоты расположения поверхностей, уступов и осей относительно плоского основания, а также для нанесения разметочных линий на заготовки. Модель с диапазоном измерений до 200 мм и ценой деления 0.05 мм относится к базовому классу точности, достаточному для большинства слесарных, механических и контрольных операций в условиях мастерских, ремонтных цехов и мелкосерийного производства.

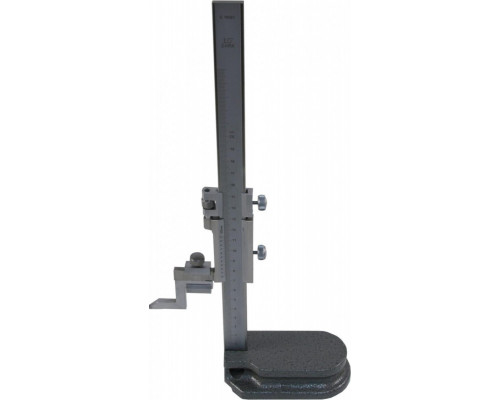

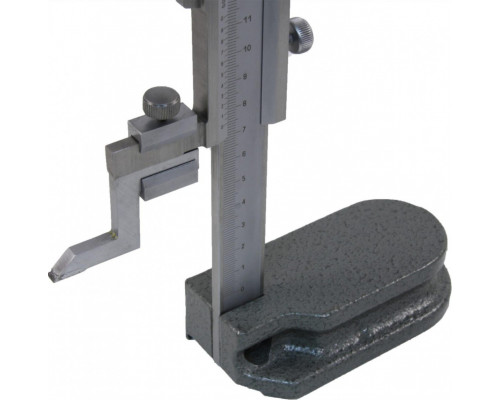

Конструкция включает массивное чугунное основание, обеспечивающее устойчивость и плотное прилегание к поверочной плите или столу. Вертикальная штанга с миллиметровой шкалой выполнена из закаленной стали с матовым хромовым покрытием — это снижает блики и улучшает читаемость разметки при любом освещении. Подвижная рамка оснащена нониусом для отсчета долей миллиметра и разметочной ножкой, которая также может использоваться как измерительный щуп для определения высоты.

Практические возможности и точность

Цена деления 0.05 мм означает, что инструмент позволяет фиксировать размер с шагом в половину десятой доли миллиметра. Этого достаточно для контроля допусков в типовых токарных, фрезерных и сборочных работах, где не требуется микрометрическая точность, но важна повторяемость измерений. Шкала нониуса нанесена методом гравировки, что исключает стирание меток при интенсивной эксплуатации.

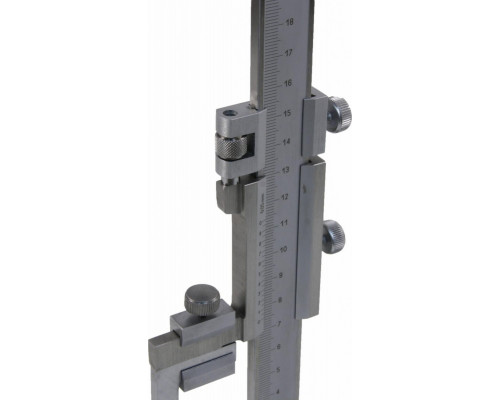

Для точной установки на заданный размер рамка оборудована микрометрической подачей. Это устройство с винтом позволяет плавно перемещать рамку на доли миллиметра, исключая рывки и перекосы — особенно полезно при разметке повторяющихся отверстий, пазов или базовых линий на партии деталей. Фиксация рамки осуществляется стопорным винтом, который надежно удерживает положение без люфта.

Ограничения и особенности эксплуатации

Инструмент рассчитан на работу только в паре с поверочной плитой или ровной поверхностью — основание штангенрейсмаса должно опираться на плоскость, от которой ведется отсчет. Диапазон 200 мм означает, что максимальная высота измеряемой детали не должна превышать 200 мм, включая высоту самой ножки. При разметке крупных заготовок потребуется перестановка инструмента или использование более длинной модели.

Штангенрейсмас не предназначен для измерения глубины или внутренних размеров — это сугубо высотомер и разметчик. Также стоит учитывать, что чугунное основание чувствительно к ударам и падениям: даже небольшая деформация подошвы приведет к потере точности. Хранить инструмент следует в сухом месте, избегая попадания стружки и абразивной пыли на штангу и нониус.

Что важно при выборе

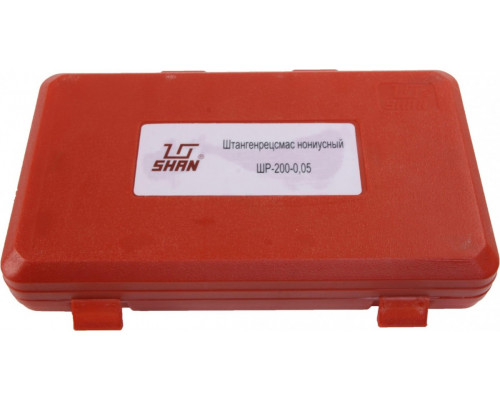

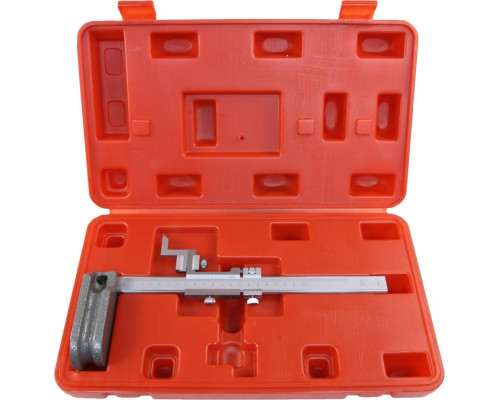

Модель SHAN ШР 200 мм 0.05 123727 подойдет для задач, где требуется регулярная разметка и контроль высоты в пределах 200 мм с точностью до 0.05 мм. Перед использованием рекомендуется проверить плавность хода рамки, отсутствие люфта в микрометрической подаче и четкость совпадения нулевых штрихов штанги и нониуса. Комплектация включает только сам инструмент — для работы потребуется приобрести поверочную плиту и, при необходимости, сменные разметочные ножки с твердосплавными наконечниками для работы по закаленным сталям.
