Штангенрейсмас SHAN ШР 400 мм, 0.05 мм, 123730

Назначение и сфера применения

Штангенрейсмас SHAN ШР 400 мм 0.05 (артикул 123730) — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских деталях. Он используется в единичном и мелкосерийном производстве, механических мастерских и ремонтных цехах. Модель рассчитана на работу с заготовками высотой до 400 мм, что покрывает потребности большинства типовых задач в машиностроении и металлообработке.

Конструктивные особенности и точность

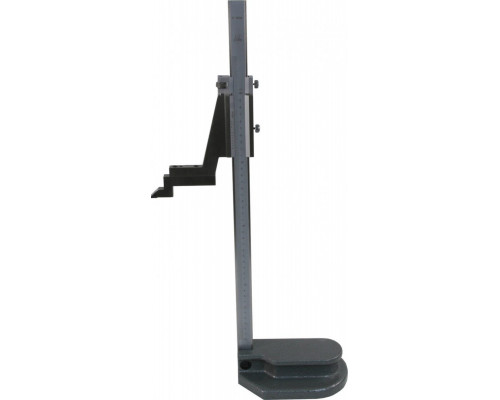

Инструмент построен по классической схеме: массивное чугунное основание обеспечивает устойчивость на поверочной плите или столе, а жесткая штанга с миллиметровой шкалой служит направляющей для подвижной рамки. Цена деления нониуса составляет 0.05 мм — это оптимальный класс точности для разметки и контроля высоты в условиях, где не требуется микрометрическая точность, но важна надежная фиксация размера. Рамка оснащена микрометрической подачей, что позволяет плавно подводить измерительную или разметочную ножку к детали без рывков.

Практические возможности и ограничения

Основное назначение модели — измерение высоты уступов, буртиков и плоскостей, а также нанесение параллельных линий при разметке. Инструмент пригоден для работы с металлом, пластиком и другими твердыми материалами. Ограничения связаны с диапазоном: максимальный измеряемый размер — 400 мм, что исключает работу с крупногабаритными деталями без дополнительных приспособлений. Вес инструмента 8.1 кг указывает на массивность основания, что положительно сказывается на стабильности, но требует прочной и ровной опорной поверхности.

Особенности эксплуатации

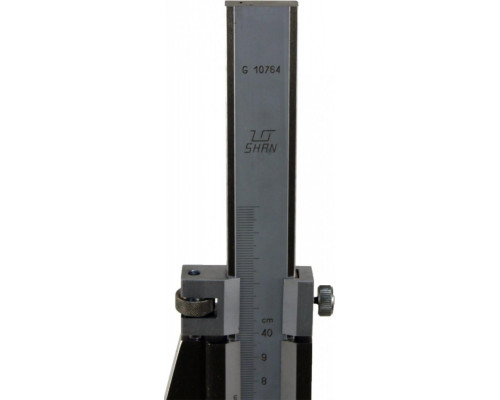

• Шкала штанги и нониус имеют матовое хромовое покрытие, снижающее блики при боковом освещении — это упрощает считывание показаний в цеховых условиях.

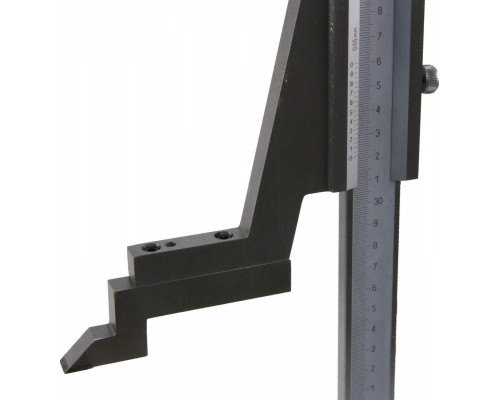

• Разметочная ножка (входит в базовую комплектацию) позволяет наносить линии без дополнительной оснастки, но для измерения высоты может потребоваться смена на измерительную стойку.


• Микрометрический винт тонкой настройки требует аккуратного обращения: чрезмерное усилие может вызвать деформацию рамки, поэтому фиксацию следует выполнять только после окончательной установки размера.


• Инструмент не предназначен для работы в условиях высокой влажности или абразивной пыли — это может привести к коррозии шкалы и износу направляющих.

На что обратить внимание при выборе

Модель SHAN ШР 400 мм 0.05 подойдет, если вам нужен универсальный инструмент для высотных измерений и разметки в диапазоне до 400 мм с ценой деления 0.05 мм. Она не является прецизионным эталоном (для этого существуют модели с нониусом 0.02 мм или электронные варианты), но обеспечивает достаточную точность для большинства производственных задач. Учитывайте, что для работы потребуется поверочная плита или ровная поверхность, способная выдержать вес инструмента (8.1 кг). Если ваши детали имеют сложную форму или требуют измерения глубины пазов, рассмотрите штангенциркуль или глубиномер — штангенрейсмас эффективен только для наружных вертикальных размеров и разметки на горизонтальных плоскостях.
