Штангенрейсмас SHAN ШР 250 мм, 0.05

Назначение и ключевые возможности

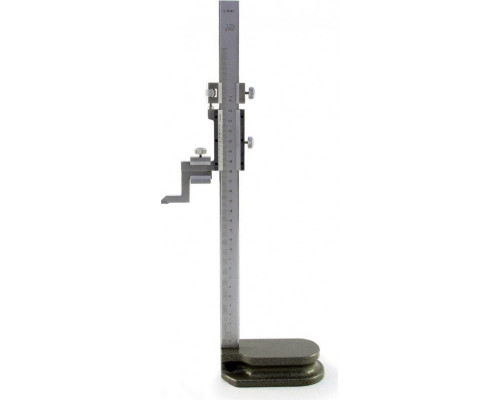

Штангенрейсмас SHAN ШР 250 мм 0.05 123728 — это измерительный и разметочный инструмент, предназначенный для определения высоты деталей, заготовок и точной разметки на плоских поверхностях. Модель с диапазоном измерений до 250 мм и ценой деления 0.05 мм относится к базовому классу точности, достаточному для большинства задач в машиностроении, слесарных работах и цеховых условиях. Инструмент позволяет переносить размеры с чертежа на заготовку, контролировать высоту уступов, пазов и других элементов, а также выполнять разметку параллельных линий относительно базовой плоскости.

Конструкция и практические особенности

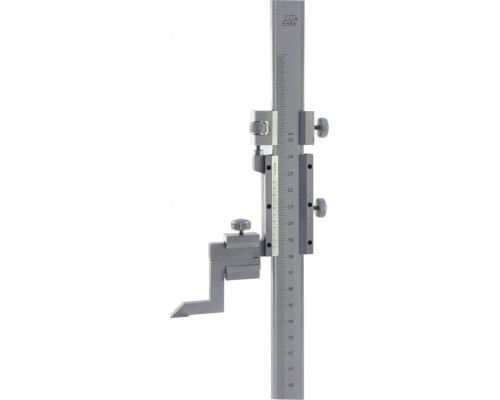

Основание штангенрейсмаса выполнено из чугуна, что обеспечивает устойчивость и минимальное смещение при работе. Штанга с миллиметровой шкалой имеет матовое хромовое покрытие — это снижает блики и улучшает считывание показаний при любом освещении. Подвижная рамка оснащена нониусом с ценой деления 0.05 мм и микрометрическим винтом для точной настройки. Устройство тонкой подачи позволяет плавно выводить рамку на нужный размер без рывков, что особенно важно при разметке с высокой точностью.

Измерительная (разметочная) ножка входит в базовую комплектацию. При разметке ножка фиксируется в рамке и позволяет наносить линии на заготовку. Для контроля высоты ножка используется как измерительный элемент — её нижняя плоскость контактирует с поверхностью детали. Важно учитывать, что инструмент предназначен для работы на плоских плитах или столах: точность измерений напрямую зависит от качества базовой поверхности.

Ограничения и важные нюансы

Диапазон измерений 250 мм означает, что максимальная высота детали, которую можно измерить или разметить, ограничена этим значением. Цена деления 0.05 мм подходит для большинства производственных задач, но не для прецизионных измерений с допусками менее 0.1 мм — для таких случаев требуется инструмент с нониусом 0.02 мм или электронной индикацией. Инструмент не имеет дополнительных приспособлений (например, держателей для чертилок с твердосплавными наконечниками или сменных ножек) — комплектация ограничена базовой конструкцией. При выборе стоит обратить внимание на состояние шкалы и нониуса: матовое покрытие должно быть без царапин и потёртостей, иначе точность считывания снизится.

Практические рекомендации по использованию

Для получения стабильных результатов важно соблюдать несколько правил:

• Перед началом работы очистите основание штангенрейсмаса и поверхность плиты от загрязнений и стружки.


• Убедитесь, что рамка перемещается плавно, без заеданий — это влияет на точность настройки.


• При разметке используйте микрометрический винт для финальной установки размера, чтобы избежать погрешности от люфта рамки.


• После завершения работы протрите штангу и нониус мягкой тканью, не допуская попадания абразивных частиц на измерительные поверхности.

Ключевые параметры в контексте выбора

Модель SHAN ШР 250 мм 0.05 123728 ориентирована на регулярные измерительные и разметочные операции в условиях мастерской или производства, где требуется баланс между точностью и доступностью. Чугунное основание обеспечивает устойчивость, но увеличивает вес инструмента — это стоит учитывать, если требуется частая переноска. Вес 5 кг (указан для упаковки) характерен для штангенрейсмасов данного класса и гарантирует стабильность при работе. Инструмент не требует специального обслуживания, кроме регулярной очистки и проверки нулевой установки перед началом измерений.
