Штангенрейсмас SHAN ШР 1000 мм, 0.05 мм

Назначение и сфера применения

Штангенрейсмас SHAN ШР 1000 мм 0.05 123733 — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Модель с диапазоном до 1000 мм предназначена для работы с крупногабаритными деталями в машиностроении, металлообработке, при изготовлении штампов, пресс-форм и в ремонтных цехах. Инструмент позволяет переносить размеры с чертежа на заготовку, контролировать высоту уступов, пазов и плоскостей относительно базовой поверхности.

Конструктивные особенности и точность

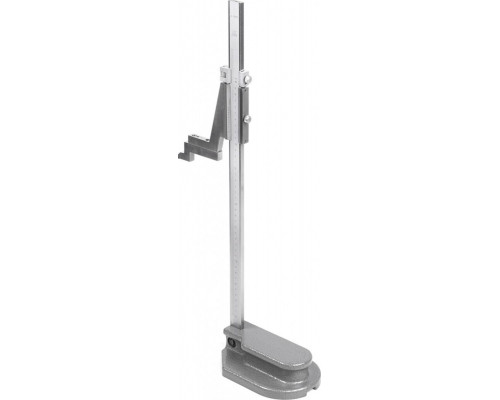

Основание инструмента выполнено из чугуна, что обеспечивает устойчивость при установке на поверочную плиту или стол. Массивная база снижает риск опрокидывания при работе с длинной штангой. Основная штанга имеет миллиметровую шкалу с матовым хромовым покрытием — такое покрытие уменьшает блики и делает отсчёт показаний удобным при любом освещении.

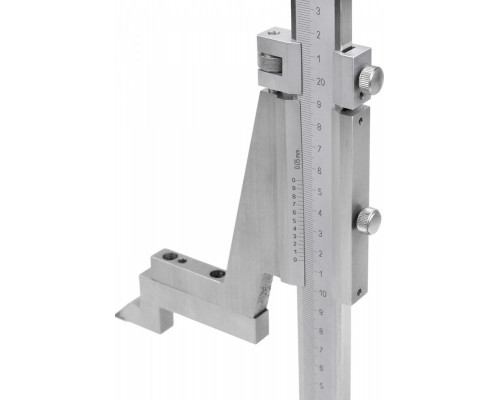

Подвижная рамка оснащена нониусом с ценой деления 0.05 мм. Это означает, что инструмент позволяет фиксировать размеры с точностью до пяти сотых миллиметра, что достаточно для большинства задач разметки и контроля высоты в условиях серийного и единичного производства. Для точной установки на размер используется микрометрический винт тонкой настройки, встроенный в рамку. Он исключает рывки при подводе ножки к детали и ускоряет процесс настройки.

Практические возможности и ограничения

Штангенрейсмас оснащён измерительной (разметочной) ножкой, которая закрепляется на рамке. С её помощью можно:

• наносить параллельные линии на заданной высоте относительно базовой плоскости;


• контролировать высоту деталей, устанавливая ножку на измеряемую поверхность;


• выполнять проверку биения плоскостей и параллельности.

Важно учитывать, что диапазон измерения 1000 мм — это максимальное расстояние от основания до верхнего положения ножки. Для работы с деталями высотой до 1000 мм требуется устойчивая поверочная плита или стол с ровной поверхностью. Инструмент не предназначен для измерения глубины или внутренних размеров — это специализированное устройство для наружных измерений и разметки.

Что важно при выборе и эксплуатации

При работе с моделью ШР-1000 следует обратить внимание на состояние штанги и рамки: зазоры или люфты в подвижных соединениях снижают точность. Перед началом измерений необходимо очистить основание и поверхность плиты от загрязнений. Инструмент требует аккуратного обращения из-за большой длины штанги — при падении возможна деформация, которая приведёт к потере точности.

Нониус с ценой деления 0.05 мм даёт достаточную точность для разметки, но если требуется контроль с более высокой дискретностью (например, 0.02 мм), стоит рассмотреть модели с другим нониусом или электронным отсчётом. В данной модели отсутствует цифровая индикация — все показания считываются визуально по шкале.

Комплектация включает сам штангенрейсмас. Дополнительные принадлежности (например, сменные ножки или держатели для чертилок) приобретаются отдельно, если они требуются для конкретных задач.

Упаковка и габариты

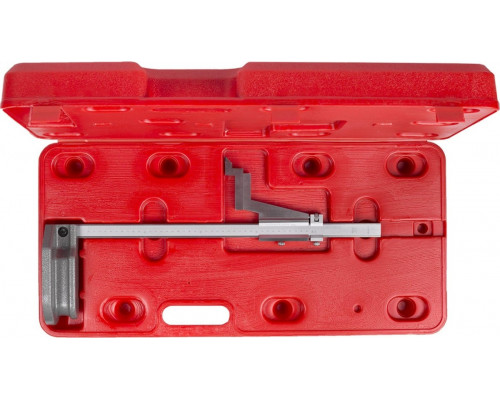

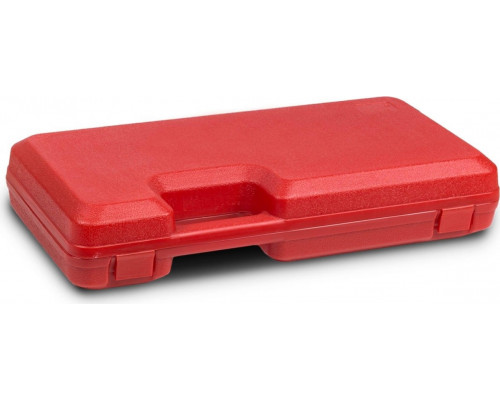

Инструмент поставляется в упаковке, размеры которой составляют 1100 мм в длину, 200 мм в ширину и 100 мм в высоту. Вес — 2 кг. Такие габариты требуют аккуратности при транспортировке и хранении, чтобы избежать повреждения штанги.
