Штангенрейсмас SHAN ШР 300 мм, 0.05 мм

Назначение и сфера применения

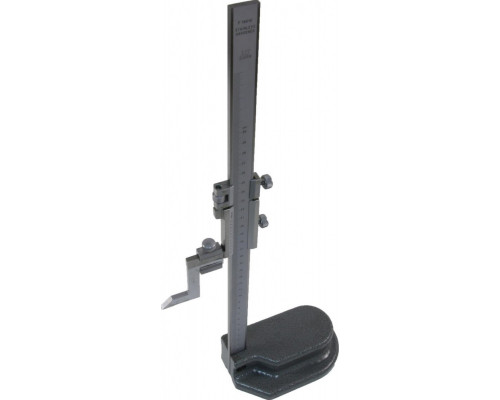

Штангенрейсмас SHAN ШР 300 мм 0.05 123729 — это прецизионный инструмент для измерения высоты и плоскостной разметки деталей. Модель с диапазоном до 300 мм и ценой деления 0.05 мм предназначена для работы в условиях механических цехов, инструментальных участков и лабораторий, где требуется контроль геометрических параметров заготовок или нанесение разметочных линий с точностью до сотых долей миллиметра. Инструмент востребован при обработке металла, пластика и других твердых материалов, когда необходимо выдерживать строгие допуски.

Конструктивные особенности

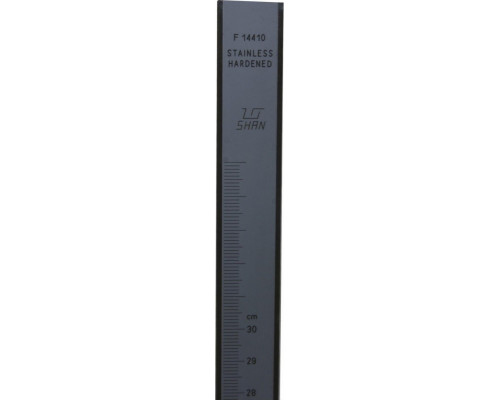

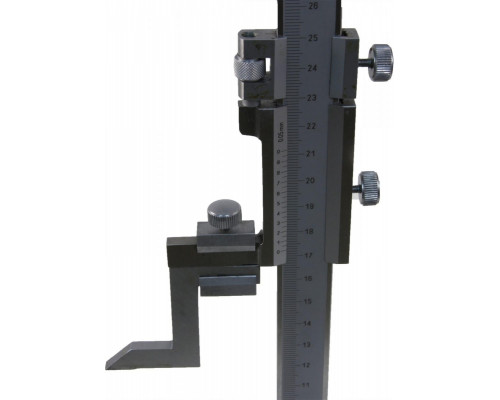

Основание штангенрейсмаса выполнено из чугуна — это обеспечивает устойчивость при установке на поверочную плиту и минимизирует погрешности из-за опрокидывания или смещения во время измерений. Штанга с миллиметровой шкалой имеет матовое хромовое покрытие, которое снижает блики и улучшает читаемость показаний при любом освещении. Подвижная рамка оснащена нониусом для отсчета долей миллиметра и микрометрическим винтом тонкой настройки — это позволяет плавно подводить измерительную ножку к детали без рывков, что критично при разметке точных линий.

Практические возможности и ограничения

Цена деления 0.05 мм означает, что инструмент позволяет фиксировать размер с шагом в 50 микрометров — этого достаточно для большинства задач по разметке и контролю высоты в машиностроении. Однако для высокоточных измерений (например, в приборостроении) может потребоваться модель с ценой деления 0.02 мм. Диапазон 300 мм охватывает типовые детали среднего размера: корпусные элементы, фланцы, валы и плиты. При выборе стоит учитывать, что штангенрейсмас предназначен для работы на плоской поверхности (поверочной плите), и его точность напрямую зависит от качества базирования основания.

Комплектация и особенности эксплуатации

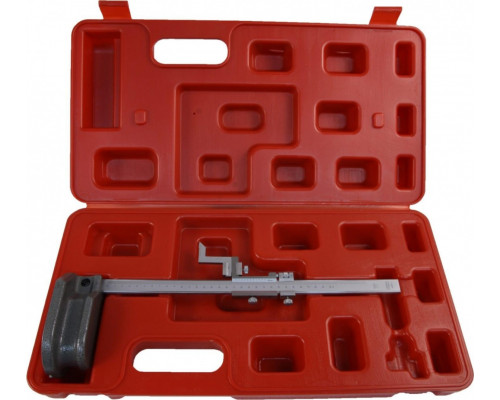

Инструмент поставляется в сборе с измерительной ножкой. Для разметки на детали можно использовать специальную разметочную ножку (приобретается отдельно, если не входит в комплект). Обратите внимание: в упаковке вес указан как 5 кг — это вес самого штангенрейсмаса, а не упаковки, что подтверждает массивность чугунного основания. При работе важно следить за чистотой направляющих штанги и избегать ударов по измерительным поверхностям, так как это может нарушить калибровку. Хранить инструмент рекомендуется в сухом месте, защищенном от коррозии, с нанесением тонкого слоя масла на металлические части.

Сильные стороны модели

• Чугунное основание — гарантирует стабильность и повторяемость измерений.


• Микрометрическая подача — упрощает точную установку размера без лишних усилий.


• Матовое покрытие шкал — снижает утомляемость глаз при длительной работе.


• Универсальность — подходит как для контроля высоты, так и для разметки.
