Штангенрейсмас SHAN ШР 630 мм, 0.05 мм

Назначение и сфера применения

Штангенрейсмас SHAN ШР 630 мм 0.05 123732 — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Модель с диапазоном до 630 мм ориентирована на работу с крупногабаритными деталями, заготовками и узлами в машиностроении, металлообработке, ремонтных цехах и на производственных участках, где требуется контроль вертикальных размеров или нанесение точных рисок. Инструмент подходит для использования на поверочных плитах и других ровных основаниях.

Конструктивные особенности и точность

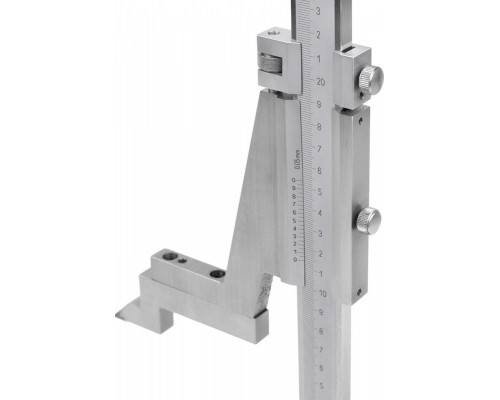

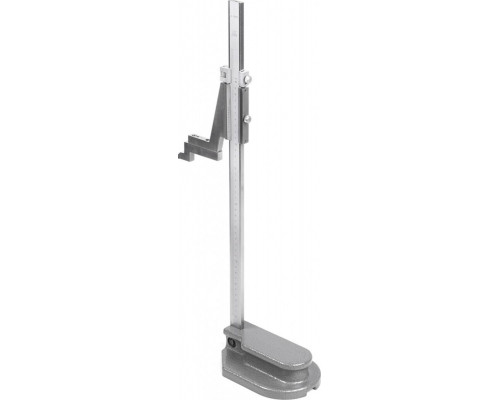

Цена деления 0.05 мм (50 мкм) обеспечивает достаточную точность для большинства задач разметки и контроля высоты в условиях серийного и единичного производства. Нониус с шагом 0.05 мм позволяет снимать показания с высокой дискретностью, что важно при работе с допусками среднего класса точности. Конструкция включает массивное чугунное основание, которое гарантирует устойчивость инструмента на плите и предотвращает опрокидывание даже при работе с крупными деталями. Штанга с миллиметровой шкалой и подвижная рамка оснащены устройством тонкой настройки с микрометрическим винтом — это позволяет плавно и точно выставлять требуемый размер без рывков, что критично при разметке.

Практические возможности и ограничения

Инструмент предназначен для двух основных операций: измерения высоты деталей относительно базовой плоскости и нанесения разметочных линий с помощью измерительной (разметочной) ножки. Максимальный диапазон измерения 630 мм означает, что вы можете работать с деталями высотой до 630 мм, но при этом необходимо учитывать высоту самого основания — фактический доступный ход ножки может быть меньше. Штанга и шкалы нониуса имеют матовое хромовое покрытие, которое снижает блики и улучшает читаемость показаний при любом освещении. Ограничение: инструмент не предназначен для измерения глубины или внутренних размеров — это специализированный высотомер и разметочный инструмент.

Что важно при выборе

• Диапазон 630 мм подходит для средних и крупных деталей, но если ваши заготовки редко превышают 300 мм, можно рассмотреть модель меньшего размера для удобства хранения и меньшего веса.


• Цена деления 0.05 мм — это стандартная точность для штангенрейсмасов данного класса. Если требуется измерение с точностью до 0.02 мм, стоит обратить внимание на модели с нониусом 0.02 мм.


• Чугунное основание обеспечивает устойчивость, но инструмент требует аккуратного обращения: падение или удары могут нарушить геометрию основания и привести к погрешностям.


• Комплектация включает только сам штангенрейсмас — разметочные ножки, держатели или дополнительные аксессуары приобретаются отдельно, если они необходимы для специфических задач.

Особенности эксплуатации

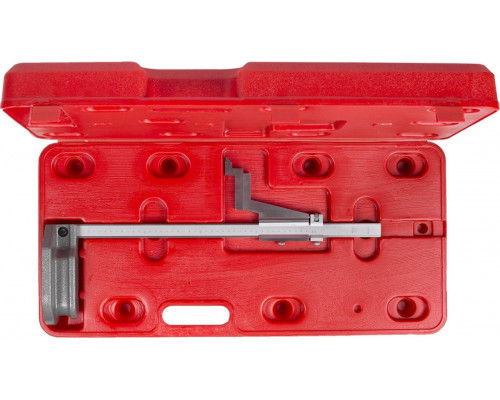

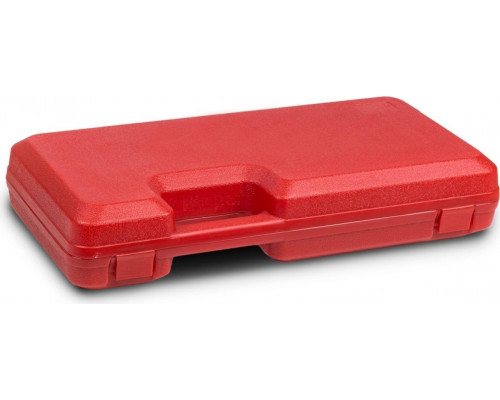

Перед началом работы обязательно очистите основание и поверхность поверочной плиты от загрязнений — даже мелкая стружка может исказить показания. Микрометрический винт тонкой настройки требует плавного вращения без чрезмерного усилия, чтобы избежать деформации рамки. После использования рекомендуется очищать штангу и нониус от смазки и пыли, а также хранить инструмент в горизонтальном положении или в специальном футляре (если он предусмотрен производителем). Регулярная поверка (не реже одного раза в год) необходима для подтверждения точности, особенно при интенсивной эксплуатации.
