Назначение и область применения

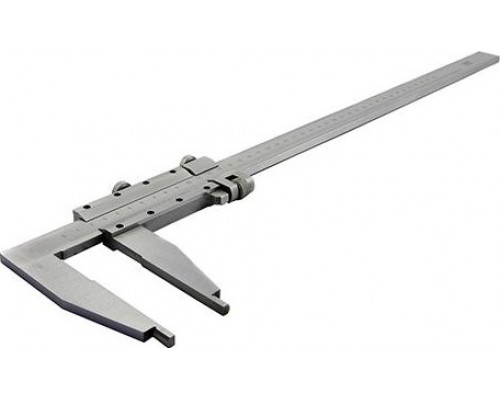

Штангенциркуль ЧИЗ ШЦ-III-1000 с длиной губок 200 мм и диапазоном измерений до 1000 мм — это крупногабаритный измерительный инструмент, предназначенный для наружных и внутренних замеров деталей с большими линейными размерами. Модель относится к третьему типу штангенциркулей, что означает отсутствие глубиномера и акцент на работе с крупными заготовками. Инструмент внесён в ГосРеестр средств измерений, что подтверждает его пригодность для контрольных операций на производстве, в цехах металлообработки, машиностроения и ремонтных службах, где требуется высокая точность при работе с деталями длиной от 320 до 1000 мм.
Конструктивные особенности и точность
Штангенциркуль оснащён удлинёнными нижними губками длиной 200 мм, что позволяет выполнять замеры на значительном удалении от края детали. Это особенно актуально при измерении внутренних диаметров крупных цилиндров, отверстий или пазов. Цена деления нониуса составляет 0,05 мм, что обеспечивает достаточную точность для большинства задач грубой и средней обработки. Погрешность прибора — ±0,05 мм, а отклонение от плоскостности и параллельности измерительных поверхностей губок не превышает 0,01 мм. Такие параметры гарантируют стабильность показаний при многократных замерах и минимальный разброс результатов.
Практические возможности и ограничения
Инструмент позволяет измерять наружные и внутренние размеры в диапазоне от 320 до 1000 мм. Нижняя граница в 320 мм обусловлена конструкцией губок — для меньших деталей этот штангенциркуль не подходит. Важно учитывать, что модель не оснащена глубиномером, поэтому измерение глубины пазов или отверстий с его помощью невозможно. При весе 4,23 кг инструмент требует устойчивого положения детали и аккуратного обращения: длинная штанга может прогибаться при неправильной фиксации, что способно повлиять на точность. Рекомендуется использовать штангенциркуль на ровной поверхности, фиксируя деталь в тисках или на стенде.
На что обратить внимание при выборе
Перед приобретением стоит оценить реальные задачи: если ваши детали имеют длину менее 320 мм, эта модель окажется избыточной и неудобной. Для работы с крупными заготовками, где требуется контроль наружных и внутренних размеров с точностью до 0,05 мм, штангенциркуль ЧИЗ ШЦ-III-1000 является рациональным выбором. Учитывайте, что длина губок 200 мм накладывает ограничения на глубину внутренних замеров — доступная зона измерения ограничена этим размером. Инструмент соответствует ГОСТ 166-89 и классу точности 1, что делает его пригодным для использования в лабораториях и ОТК, но не для эталонных или калибровочных работ, где требуется более высокая точность.
Характеристики
Габариты и вес
