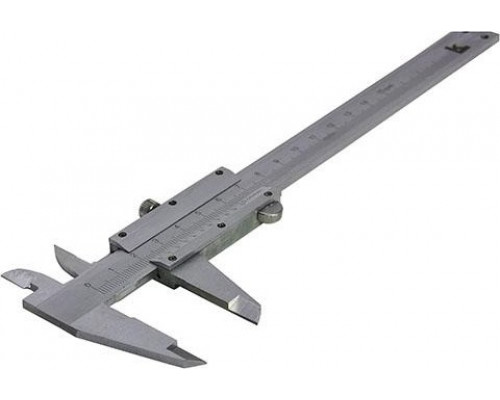

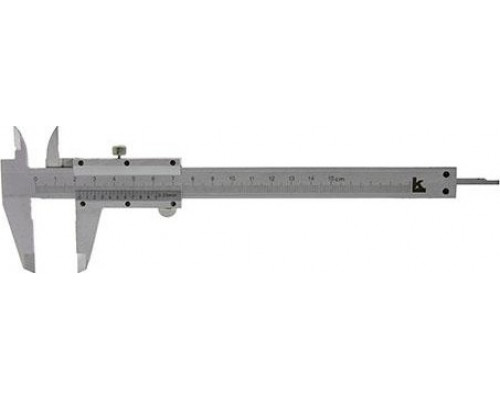

Штангенциркуль КАЛИБРОН ШЦ-I 0-125 мм, 0,1 мм, 1 класс, 71871

Назначение и возможности

Штангенциркуль КАЛИБРОН ШЦ-I 0-125 0,1 (модель 71871) — это механический измерительный инструмент 1 класса точности, предназначенный для выполнения трёх типов измерений: наружных, внутренних и глубины. Диапазон измерений от 0 до 125 мм позволяет работать как с мелкими деталями (например, толщина листового металла или диаметр валов), так и с элементами среднего размера. Цена деления нониуса 0,1 мм обеспечивает достаточную точность для большинства слесарных, токарных и контрольных операций, где не требуется микрометрическая точность.

Конструктивные особенности и точность

Инструмент относится к типу ШЦ-I — классическая модель с двусторонним расположением губок. Верхние губки с вылетом 17,5 мм предназначены для измерения внутренних размеров (например, диаметров отверстий или ширины пазов). Нижние губки с вылетом 40 мм — для наружных измерений (наружные диаметры, толщина, длина). Дополнительно на торце штанги расположен глубиномер, позволяющий измерять глубину глухих отверстий, уступов и канавок.

Заявленная погрешность при наружных измерениях составляет ±0,03 мм, что соответствует 1 классу точности. Для глубиномера погрешность увеличена до 0,05 мм — это нормально для данного типа инструмента, так как измерение глубины менее стабильно из-за конструктивных особенностей. Отклонение от параллельности измерительных поверхностей губок для внутренних измерений не превышает 0,04 мм, что гарантирует корректный контакт при работе с внутренними поверхностями.

Практические ограничения и нюансы

При выборе этой модели важно учитывать несколько моментов. Во-первых, это механический штангенциркуль с нониусом — считывание показаний требует навыка и внимательности, особенно при работе в плохом освещении. Во-вторых, вылет губок для внутренних измерений (17,5 мм) накладывает ограничение на минимальную глубину измеряемого отверстия: губки должны полностью войти в отверстие, чтобы обеспечить корректный контакт. Для наружных измерений вылет губок 40 мм достаточен для большинства стандартных деталей, но не подходит для измерения в глубоких выточках или на удалении от края.

Шкалы штанги и нониуса имеют матовое хромовое покрытие, которое снижает блики и улучшает читаемость при боковом освещении. Антикоррозийное покрытие корпуса защищает инструмент от ржавчины при работе в условиях повышенной влажности, но не предполагает контакта с агрессивными средами.

Комплектация и хранение

Инструмент поставляется в индивидуальной упаковке. Габариты упаковки (150×70×20 мм) и вес 0,20 кг делают его удобным для транспортировки и хранения. В комплект не входит футляр — это стоит учесть при организации рабочего места: для сохранения точности штангенциркуль необходимо хранить отдельно от других инструментов, исключая удары и загрязнение измерительных поверхностей.
