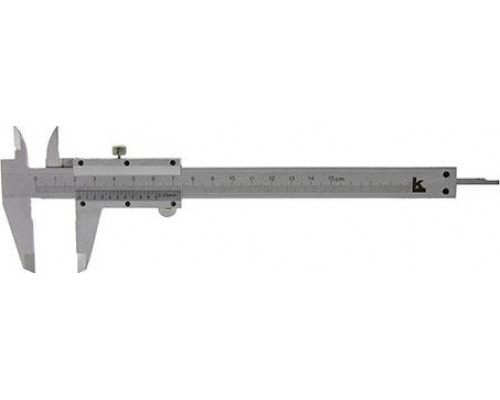

Штангенциркуль КАЛИБРОН ШЦ-I-125 0,05, 125 мм (70447)

Универсальный инструмент для точных измерений

Штангенциркуль КАЛИБРОН ШЦ-I-125 0,05 (модель 70447) — это классический механический инструмент с нониусом, предназначенный для линейных измерений в диапазоне от 0 до 125 мм. Он подходит для контроля наружных и внутренних размеров деталей, а также для определения глубины пазов, отверстий и уступов. Модель рассчитана на работу в условиях мастерских, производственных цехов или при единичных замерах, где требуется стабильная точность без использования электроники.

Конструкция и измерительные возможности

Инструмент оснащен тремя типами измерительных поверхностей:

• Губки для наружных измерений с вылетом 40 мм — позволяют работать с деталями среднего размера, включая заготовки с небольшим удалением от края.


• Губки для внутренних измерений с вылетом 17,5 мм — подходят для контроля диаметров отверстий и ширины пазов, но ограничены глубиной проникновения.


• Линейка глубиномера — дает возможность измерять глубину до 125 мм, что актуально для ступенчатых деталей и неглубоких полостей.

Шаг измерения по нониусу составляет 0,05 мм. Это означает, что оператор может считывать показания с дискретностью в 0,05 мм, что типично для механических штангенциркулей среднего класса точности. Погрешность при наружных и внутренних измерениях не превышает ±0,03 мм, а при измерении глубины — 0,05 мм. Такие параметры достаточны для большинства слесарных, токарных и контрольных операций, где не требуется микрометрическая точность.

Практические особенности и ограничения

При работе с моделью стоит учитывать несколько моментов:

• Отклонение от параллельности измерительных поверхностей губок для наружных измерений составляет 0,04 мм, а для внутренних — 0 мм. Это означает, что губки для наружных замеров имеют небольшую допустимую непараллельность, что может влиять на результат при измерении очень тонких деталей.


• Отклонение от плоскостности и параллельности измерительных поверхностей губок — 0 мм. Это указывает на высокое качество обработки рабочих поверхностей, что снижает погрешность при контакте с деталью.


• Инструмент не имеет цифрового дисплея, поэтому требует навыка считывания показаний с нониуса. Это может замедлять работу при серийных замерах, но исключает зависимость от элементов питания.


• Матовое хромовое покрытие шкал уменьшает блики, что облегчает считывание при ярком освещении. Антикоррозийное покрытие деталей защищает инструмент от ржавчины при работе во влажной среде, но не предполагает полной водонепроницаемости.

Для каких задач подходит модель

Штангенциркуль КАЛИБРОН ШЦ-I-125 0,05 будет полезен при:

• Контроле размеров металлических, пластиковых или деревянных заготовок в ремонтных и производственных работах.


• Измерении внутренних диаметров втулок, колец или корпусных деталей с глубиной до 17,5 мм.


• Определении глубины сверлений, пазов или уступов глубиной до 125 мм.


• Работе в условиях, где использование электронных штангенциркулей нежелательно из-за риска загрязнения или ударов.

Модель не подходит для измерений с микрометрической точностью (например, для деталей с допуском менее 0,03 мм) или для работы в агрессивных средах без дополнительной защиты. Также стоит помнить, что вылет внутренних губок ограничен 17,5 мм, что не позволяет измерять глубокие отверстия.

Особенности эксплуатации

Инструмент поставляется без дополнительных аксессуаров, только в упаковке весом 0,20 кг. Для точных замеров рекомендуется регулярно проверять нулевое положение штангенциркуля и очищать измерительные поверхности от загрязнений. Механический нониус требует аккуратного обращения, особенно при фиксации рамки — чрезмерное усилие может вызвать деформацию губок. При длительном хранении инструмент следует держать в сухом месте, избегая контакта с агрессивными жидкостями.
