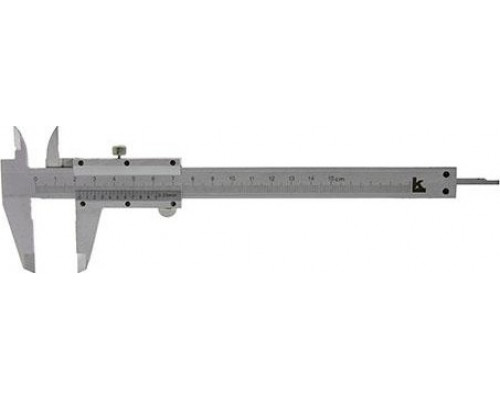

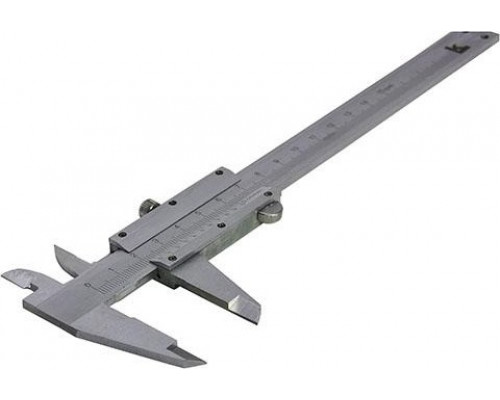

Штангенциркуль КАЛИБРОН ШЦ-I 0-300 мм, 0,05 мм, L 300 мм, 70451

Универсальный инструмент для точных измерений до 300 мм

Штангенциркуль КАЛИБРОН ШЦ-I 0-300 0,05 (70451) — это классический нониусный инструмент с диапазоном измерений от 0 до 300 мм и ценой деления 0,05 мм. Модель предназначена для выполнения трёх основных типов замеров: наружных, внутренних и глубины. Благодаря увеличенному диапазону, этот штангенциркуль подходит для работы с крупными деталями, заготовками и узлами, где требуется контроль размеров свыше стандартных 150–200 мм. Инструмент произведён компанией КАЛИБРОН, что предполагает соответствие метрологическим требованиям и использование износостойких материалов.

Конструктивные особенности и практическая точность

Штангенциркуль оснащён шкалой штанги и нониусом с матовым хромовым покрытием, которое снижает блики и улучшает считывание показаний даже при боковом освещении. Основные элементы имеют антикоррозийное покрытие, защищающее инструмент в условиях повышенной влажности или при контакте с техническими жидкостями. Заявленная погрешность при измерении наружных размеров составляет ±0,04 мм, что для нониусного инструмента с шагом 0,05 мм является рабочим показателем, позволяющим уверенно контролировать допуски в машиностроении, металлообработке и ремонтных работах.

Возможности измерения: наружные, внутренние размеры и глубина

Инструмент позволяет выполнять три типа замеров, каждый из которых имеет свои конструктивные ограничения:

• Наружные измерения. Вылет губок для наружных измерений составляет 65 мм. Этого достаточно для захвата деталей с плоскими или цилиндрическими поверхностями диаметром до 130 мм при измерении «на проход». Отклонение от параллельности измерительных поверхностей губок не превышает 0,04 мм, что обеспечивает равномерный контакт по всей длине губки.


• Внутренние измерения. Вылет губок для внутренних измерений — 22,8 мм. Это ограничение важно учитывать: глубина измеряемого отверстия или паза не должна превышать указанного значения, иначе губки не смогут достать до нужной точки. Погрешность при внутренних замерах соответствует общей погрешности инструмента — ±0,04 мм.


• Измерение глубины. Для этого используется выдвижная линейка глубиномера, вылет которой ограничен диапазоном 0–300 мм. Погрешность при измерении глубины составляет 0,05 мм — это несколько выше, чем у наружных замеров, что типично для штангенциркулей данной конструкции. Глубиномер удобен для контроля глубины пазов, уступов, отверстий и канавок.

Ограничения и особенности эксплуатации

При работе с моделью ШЦ-I 0-300 0,05 стоит учитывать несколько практических моментов. Отклонение от плоскостности и параллельности измерительных поверхностей губок заявлено как 0 мм — это означает, что в пределах точности инструмента данное отклонение не превышает нормируемых значений, но не гарантирует идеальной геометрии. Перед началом измерений рекомендуется проверять совмещение нулевых отметок штанги и нониуса, особенно после транспортировки или интенсивного использования. Инструмент не оснащён механизмом тонкой подачи (микрометрической подачей), поэтому для точной установки губок требуется аккуратность и навык. Матовое хромовое покрытие шкал устойчиво к износу, но при длительном контакте с абразивными частицами может терять читаемость.

Комплектация и хранение

Штангенциркуль поставляется в индивидуальной упаковке с габаритами 100×30×310 мм, общий вес инструмента — 0,50 кг. Для сохранения точности рекомендуется хранить инструмент в чистом, сухом месте, избегая ударов и падений, которые могут нарушить параллельность губок и сбить настройку нониуса. Периодическая поверка (не реже одного раза в год при интенсивной эксплуатации) позволит контролировать соответствие заявленной погрешности.
