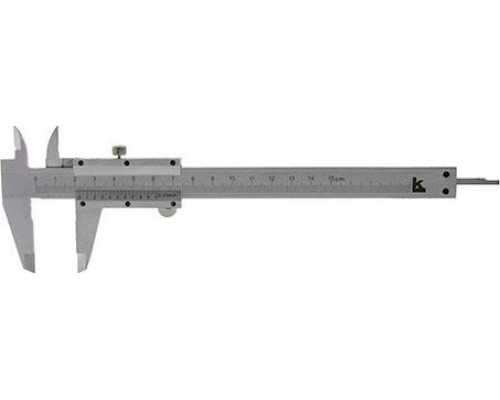

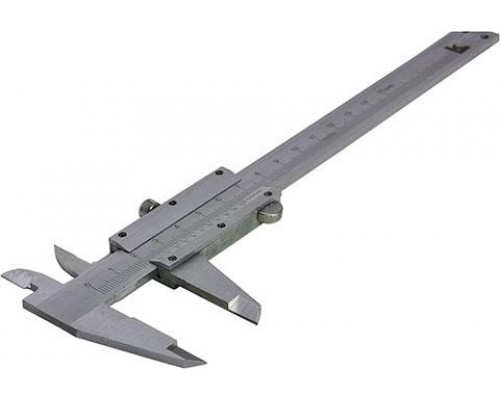

Штангенциркуль КАЛИБРОН ШЦ-I-125 0,02 мм, 125 мм, арт. 71868

Назначение и область применения

Штангенциркуль КАЛИБРОН ШЦ-I-125 0,02 (артикул 71868) — это универсальный измерительный инструмент для наружных, внутренних и глубинных замеров. Модель с диапазоном от 0 до 125 мм и точностью нониуса 0,02 мм подходит для контроля деталей в машиностроении, ремонтных мастерских, на производстве и в бытовых условиях. Инструмент внесён в Госреестр средств измерений (№ 57709-14), что подтверждает его пригодность для аттестованных лабораторий и ОТК.

Конструктивные особенности и точность

Штангенциркуль выполнен по стандарту ГОСТ 166-89 с традиционной нониусной шкалой. Основные рабочие элементы:

• Губки для наружных измерений — вылет 40 мм, что позволяет проводить замеры на достаточном удалении от края детали. Погрешность измерения наружных размеров составляет ±0,03 мм — это базовый класс точности для инструментов данного типа.


• Губки для внутренних измерений — вылет 17,5 мм, подходят для отверстий и пазов малого диаметра. Отклонение от параллельности измерительных поверхностей губок для внутренних замеров не превышает 0,04 мм, что минимизирует погрешность при работе с небольшими полостями.


• Глубиномер — линейка, выдвигаемая из торца штанги. Погрешность при измерении глубины составляет 0,05 мм, что несколько выше, чем у наружных замеров, но остаётся в пределах допустимого для универсального инструмента.

Шаг нониуса — 0,05 мм, однако отсчёт ведётся с дискретностью 0,02 мм благодаря дополнительной шкале. Это обеспечивает достаточную точность для большинства слесарных и ремонтных работ без использования электроники.

Практические возможности и ограничения

Инструмент позволяет выполнять три типа замеров: наружные (до 125 мм), внутренние (до 40 мм по вылету губок) и глубину (до 125 мм). При этом стоит учитывать:

• Для измерения глубоких отверстий (свыше 17,5 мм) потребуется дополнительный инструмент, так как губки для внутренних замеров имеют ограниченный вылет.


• Отклонение от плоскостности и параллельности измерительных поверхностей губок заявлено как 0 мм — это означает, что в пределах допусков изготовителя поверхности считаются идеально плоскими и параллельными, что важно для точного контакта с деталью.


• Матовое хромовое покрытие шкал и нониуса снижает блики при работе под искусственным освещением, улучшая читаемость показаний.

Особенности эксплуатации и комплектации

Штангенциркуль поставляется в индивидуальной упаковке (90×20×230 мм, вес 0,17 кг). В комплект входит только сам инструмент — дополнительные аксессуары, такие как футляр для хранения или сменные губки, не предусмотрены. Антикоррозийное покрытие деталей защищает от ржавчины при работе в условиях повышенной влажности, но не рассчитано на длительное воздействие агрессивных сред. Для сохранения точности рекомендуется хранить инструмент в сухом месте и избегать механических ударов по губкам и штанге.

На что обратить внимание при выборе

Данная модель — классический нониусный штангенциркуль без цифрового дисплея. Если вам требуется высокая скорость снятия показаний или работа с мелкими партиями деталей, электронный аналог может быть удобнее. Однако ШЦ-I-125 0,02 от КАЛИБРОН выигрывает в надёжности: отсутствие батареек и электроники исключает внезапные сбои. Инструмент подходит для периодических замеров с точностью до сотых долей миллиметра, но не рассчитан на прецизионные измерения (например, для метрологических лабораторий с допусками менее 0,02 мм).
