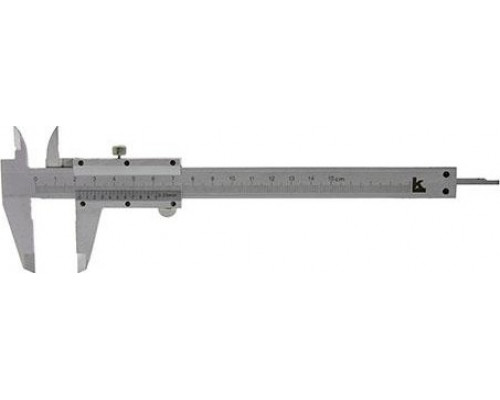

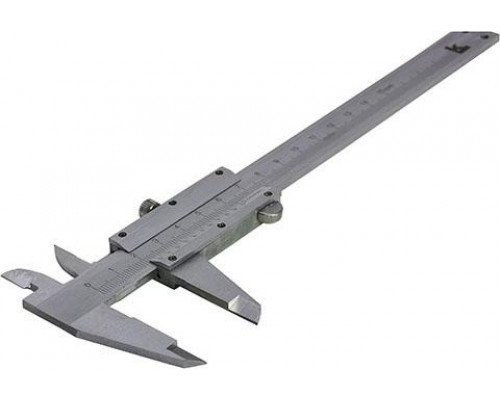

Штангенциркуль КАЛИБРОН ШЦ-I 0-150 мм, 0.02 мм, 1 класс точности

Инструмент для точных измерений: Штангенциркуль КАЛИБРОН ШЦ-I 0-150

Штангенциркуль КАЛИБРОН ШЦ-I 0-150 — это классический измерительный инструмент с нониусом, предназначенный для определения наружных, внутренних размеров и глубины. Модель с диапазоном до 150 мм и ценой деления 0.02 мм относится к 1 классу точности, что делает её пригодной для контроля деталей в машиностроении, ремонтных мастерских и на производстве, где требуется стандартная, а не повышенная точность. Инструмент внесён в Госреестр средств измерений (№ 57709-14), что подтверждает его соответствие метрологическим требованиям.

Конструкция и рабочие возможности

Штангенциркуль оснащён двумя парами губок: для наружных измерений (вылет 40 мм) и для внутренних (вылет 17.5 мм). Вылет губок для внутренних измерений ограничивает глубину, на которой можно измерить отверстие — до 17.5 мм от края. Для измерения глубины предусмотрен выдвижной глубиномер, входящий в конструкцию. Погрешность при измерении глубины составляет 0.05 мм, что несколько выше, чем у наружных измерений, и это стоит учитывать при работе с глубокими пазами или уступами.

Основные характеристики точности:

• Погрешность при измерении наружных и внутренних размеров: ±0.03 мм (на всём диапазоне до 150 мм).


• Отклонение от параллельности измерительных поверхностей губок для внутренних измерений: 0.04 мм — это означает, что при измерении внутренних размеров возможна дополнительная погрешность, особенно на малых диаметрах.


• Отклонение от плоскостности и параллельности измерительных поверхностей губок для наружных измерений: 0 мм (в пределах допуска изготовителя).

Особенности эксплуатации и ограничения

Инструмент имеет матовое хромовое покрытие шкалы штанги и нониуса, которое снижает блики и улучшает считывание показаний при ярком освещении. Детали штангенциркуля покрыты антикоррозийным составом, что продлевает срок службы в условиях обычной мастерской, но не гарантирует защиту при работе в агрессивных средах или с охлаждающими жидкостями.

Важные практические моменты:

• Шаг измерения (цена деления нониуса) — 0.02 мм. Это стандартная дискретность для нониусных штангенциркулей, позволяющая снимать показания с точностью до сотых долей миллиметра при условии правильного визуального совмещения штрихов.


• Диапазон измерения от 0 до 150 мм — универсальный для большинства мелких и средних деталей, но не подходит для крупногабаритных заготовок.


• Инструмент не имеет цифрового дисплея — все измерения считываются визуально с нониуса, что требует внимательности и хорошего освещения.


• Отсутствует функция автоматической фиксации результата — показания удерживаются только при затяжке рамки.

Что важно при выборе

При выборе этой модели стоит учитывать, что 1 класс точности подходит для большинства общепромышленных задач, но не для эталонных или калибровочных работ, где требуется более высокая точность (0 класс). Погрешность ±0.03 мм является нормой для штангенциркулей с диапазоном до 150 мм, но при измерении деталей с допусками менее 0.1 мм рекомендуется перепроверять результаты более точным инструментом. Вылет губок для внутренних измерений (17.5 мм) накладывает ограничение на глубину измеряемых отверстий — для глубоких полостей потребуется другой тип инструмента.

Инструмент поставляется без дополнительных аксессуаров, только в заводской упаковке (размеры упаковки: 160x70x20 мм, вес 0.30 кг). Перед началом работы рекомендуется проверить плавность хода рамки и отсутствие люфтов, а также очистить измерительные поверхности от смазки.
