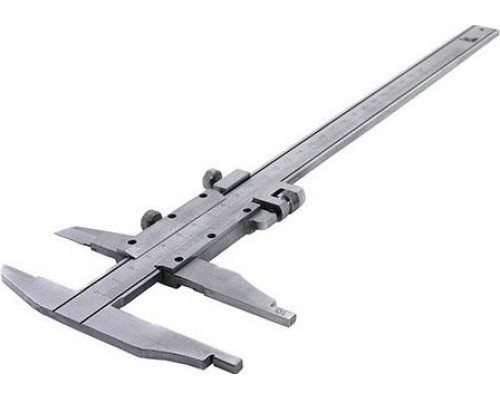

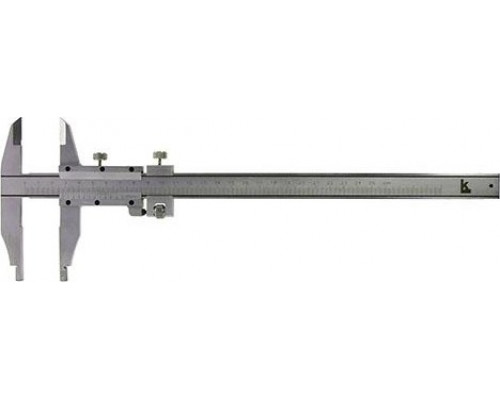

Штангенциркуль Калиброн ШЦ-II 0-320 мм, губки 60 мм, шаг 0,1 мм

Назначение и возможности штангенциркуля КАЛИБРОН ШЦ-II 0-320 мм

Штангенциркуль КАЛИБРОН ШЦ-II 0-320 (модель 74631) — это измерительный инструмент с диапазоном от 0 до 320 мм и ценой деления нониуса 0,1 мм. Он относится к типу ШЦ-II, что означает наличие двух пар губок: верхних для разметки и наружных измерений, а также нижних для измерения внутренних размеров. Модель оснащена глубиномером, что расширяет её функциональность. Инструмент предназначен для профессиональных слесарных, механических и ремонтных работ, где требуется контроль размеров деталей, заготовок или готовых изделий.

Конструктивные особенности и точность

Ключевое преимущество данной модели — высокая точность при большом диапазоне измерений. Погрешность при наружных и внутренних измерениях составляет ±0,05 мм, что соответствует классу точности 1 по ГОСТ 166-89. Для глубиномера погрешность увеличена до 0,1 мм — это стандартное ограничение для инструментов данного типа, поэтому при измерении глубины пазов или уступов стоит учитывать меньшую точность по сравнению с основными губками.

Особое внимание уделено геометрии измерительных поверхностей. Отклонение от плоскостности и параллельности губок для наружных измерений не превышает 0,01 мм, а для внутренних — 0,02 мм. Это означает, что инструмент обеспечивает стабильный контакт с деталью по всей длине губок, что критично при работе с длинномерными заготовками до 320 мм. Вылет губок для внутренних измерений составляет 60 мм — этого достаточно для контроля отверстий среднего диаметра, но для глубоких полостей может потребоваться дополнительный инструмент.

Практические возможности и ограничения

Штангенциркуль позволяет выполнять три типа измерений:

• Наружные размеры — с помощью нижних губок (вылет 36,5 мм). Подходит для измерения толщины, ширины, диаметров валов и других внешних поверхностей.


• Внутренние размеры — с помощью верхних губок (вылет 60 мм). Позволяет измерять диаметры отверстий, пазов и проточек.


• Глубину — с помощью выдвижной линейки глубиномера. Ограничение: точность 0,1 мм, что приемлемо для большинства задач, но не для прецизионных работ.

Верхние губки также пригодны для разметки — они имеют заострённые кромки, что позволяет наносить риски на поверхность детали. Однако для разметки по твёрдым материалам (например, закалённая сталь) стоит использовать отдельный чертилку, чтобы не повредить губки.

Материалы и защита от износа

Инструмент изготовлен из высокопрочной инструментальной стали с антикоррозионным покрытием. Шкалы штанги и нониуса имеют матовое хромовое покрытие, которое предотвращает блики при работе под искусственным освещением. Это особенно важно при длительных замерах, когда блики могут вызывать ошибки считывания показаний. Однако стоит учитывать, что покрытие не является износостойким на истирание — при активной разметке или частом контакте с абразивными поверхностями возможно постепенное стирание меток.

Что важно знать при выборе

Модель ШЦ-II 0-320 мм рассчитана на измерение деталей длиной до 320 мм, но её габариты (длина 330 мм, вес 2 кг) делают её менее удобной для работы в стеснённых условиях или на весу. Для точных замеров рекомендуется фиксировать инструмент в тисках или использовать подставку. Также обратите внимание, что шаг измерения 0,1 мм подходит для большинства машиностроительных задач, но если требуется точность до 0,01 мм, стоит рассмотреть модели с нониусом 0,05 мм или электронные штангенциркули.

Инструмент внесён в Госреестр средств измерений (№ 57709-14), что подтверждает его соответствие метрологическим требованиям. Это важно для предприятий, где требуется обязательная поверка измерительного оборудования.
