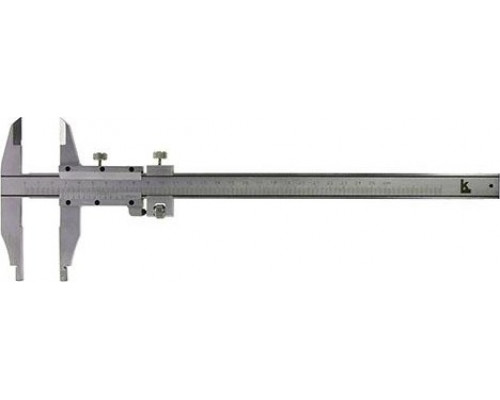

Штангенциркуль КАЛИБРОН ШЦ-II 0-400 мм, губки 125 мм, 0,05

Назначение и конструктивные особенности

Штангенциркуль КАЛИБРОН ШЦ-II 0-400 мм с вылетом губок 125 мм — это измерительный инструмент для определения наружных, внутренних размеров и глубины. Модель относится к типу ШЦ-II, что означает наличие двух пар губок: верхние заострённые для разметки и измерения наружных поверхностей, нижние — для внутренних измерений. Диапазон до 400 мм позволяет работать с крупными деталями, а шаг отсчёта 0,05 мм обеспечивает достаточную точность для большинства слесарных, механических и контрольных операций.

Практический смысл ключевых параметров

Погрешность ±0,05 мм характерна для инструментов данного класса и подходит для контроля деталей с допусками средней точности. Вылет губок для внутренних измерений 125 мм даёт возможность измерять отверстия и пазы на значительной глубине, что важно при работе с крупногабаритными заготовками. Вылет наружных губок 55 мм достаточен для захвата деталей с широкими поверхностями. Отклонение от плоскостности и параллельности измерительных поверхностей губок составляет 0,01 мм, что гарантирует стабильность контакта и снижает погрешность при повторных замерах.

Особенности измерения глубины и точность

Штангенциркуль оснащён линейкой глубиномера, однако её погрешность составляет 0,7 мм — это выше, чем основная погрешность инструмента. Поэтому для точного контроля глубины пазов, уступов или отверстий стоит учитывать эту особенность: результаты могут требовать дополнительной проверки более точным инструментом. Основные измерения (наружные и внутренние) выполняются с заявленной точностью ±0,05 мм, что подтверждает соответствие ГОСТ 166-89 и внесение в Госреестр № 57709-14.

Материалы и покрытие

Все детали штангенциркуля имеют антикоррозионное покрытие, что важно при работе в условиях повышенной влажности или с охлаждающими жидкостями. Шкалы штанги и нониуса выполнены с матовым хромированием — это исключает блики при ярком освещении и облегчает считывание показаний. Металлическая конструкция обеспечивает жёсткость при измерении крупных деталей, однако масса 3 кг требует устойчивого положения инструмента или использования дополнительных опор при замерах.

Ограничения и рекомендации по выбору

Модель не оснащена цифровым дисплеем, поэтому требует навыков снятия показаний с нониуса. При длине штанги 400 мм важно учитывать, что для точных измерений необходимо надёжно фиксировать рамку микрометрической подачей — это предусмотрено конструкцией, но требует аккуратности. Инструмент не предназначен для высокоточных работ (например, в инструментальном производстве), где нужна погрешность менее 0,02 мм. Для задач общего машиностроения, ремонта и контроля крупных деталей данная модель является практичным выбором благодаря большому диапазону и устойчивости к износу.

Комплектность и упаковка

Штангенциркуль поставляется в индивидуальной упаковке с габаритами 440×150×50 мм. В комплект входит сам инструмент, без дополнительных принадлежностей. При получении рекомендуется проверить плавность хода рамки, чёткость нанесения делений и отсутствие люфта в губках.
