Назначение и принцип работы

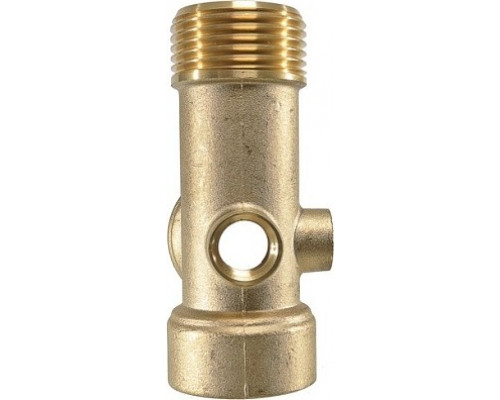

Штуцер Sturm WP97JSU-5 представляет собой латунный переходной элемент с пятью выводами, предназначенный для сборки насосной станции на базе поверхностного насоса. Его основная задача — объединить в единую гидравлическую систему насос, гидроаккумулятор, манометр и реле давления. Без такого штуцера организовать автоматическую подачу воды с поддержанием стабильного давления в системе невозможно. Модель WP97JSU-5 устанавливается непосредственно на напорный патрубок насоса и служит центральным узлом, к которому подключаются все остальные компоненты станции.
Конструкция и материалы
Корпус штуцера выполнен из высококачественной латуни. Этот материал устойчив к коррозии, выдерживает перепады давления и температуры, а также не вступает в реакцию с водой, что исключает появление ржавчины и загрязнение системы. Латунь обеспечивает долговечность соединений и сохраняет герметичность при длительной эксплуатации. Все резьбовые соединения выполнены по стандартам трубной резьбы, что гарантирует совместимость с большинством комплектующих для насосных станций.

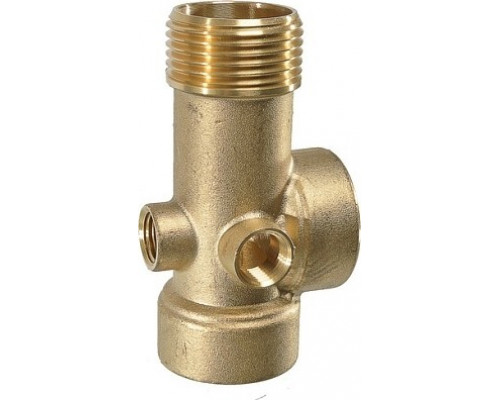

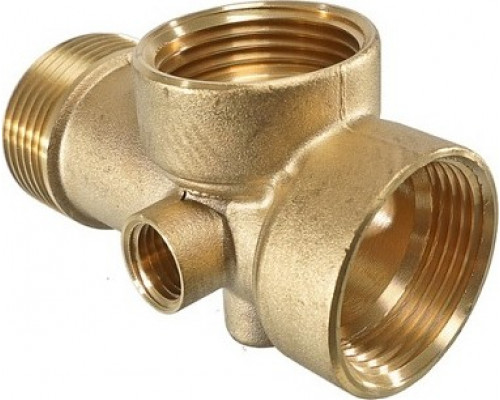

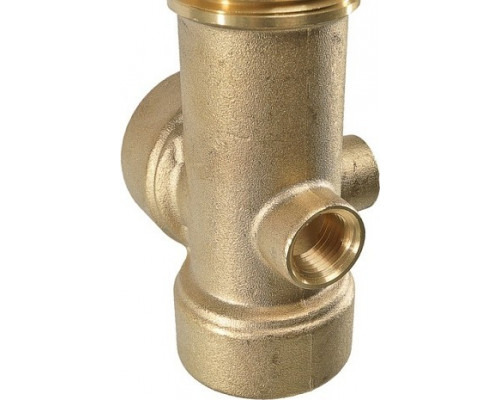

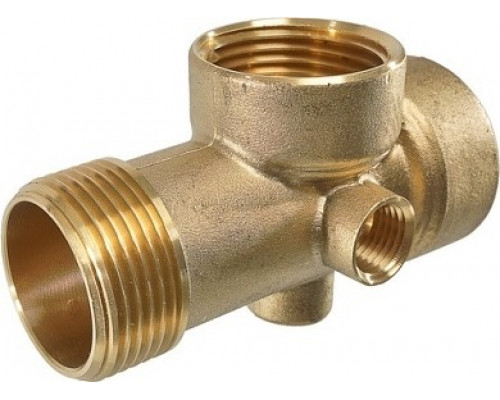

Конфигурация выводов
Штуцер имеет пять выводов с разными типами и размерами резьбы, каждый из которых имеет строго определённое назначение:
- Внутренняя резьба G1″ — для подключения напорной магистрали, то есть трубопровода, по которому вода подаётся к точкам водозабора.
- Внутренняя резьба G1″ — для гибкой подводки от гидроаккумулятора (бака). Через этот вывод вода поступает в бак и возвращается из него.
- Наружная резьба G1″ — для присоединения штуцера к напорному выходу насоса. Это единственный вывод с наружной резьбой, что исключает путаницу при монтаже.
- Внутренняя резьба G1/4″ — для установки манометра, контролирующего давление в системе.
- Внутренняя резьба G1/4″ — для подключения реле давления, которое автоматически включает и выключает насос.
Такая конфигурация позволяет собрать компактную насосную станцию без необходимости использования дополнительных переходников и тройников.
Совместимость и ограничения
Штуцер Sturm WP97JSU-5 совместим с насосными станциями бренда Sturm, включая модели WP9775CI, WP9712CI, WP9714CI, WP9714ST, WP9714VS-50. Однако он также подходит для любых поверхностных насосов с выходным патрубком с наружной резьбой G1″. При выборе важно убедиться, что резьба на насосе соответствует G1″ (трубный дюйм), а гидроаккумулятор и манометр имеют ответные резьбы G1″ и G1/4″ соответственно. Штуцер не предназначен для погружных насосов или систем с высоким содержанием абразивных частиц в воде.
Практические особенности
Благодаря пяти выводам, штуцер позволяет разместить все элементы станции компактно и без лишних соединений, что снижает риск протечек. Латунный корпус не требует дополнительной защиты от коррозии, однако при монтаже рекомендуется использовать уплотнительные материалы (ленту ФУМ или сантехническую пасту) для герметизации резьбовых соединений. Вес изделия составляет 0,19 кг, что говорит о его компактности и удобстве при установке. Штуцер не содержит в комплекте манометр, реле давления или гидроаккумулятор — приобретаются отдельно.
На что обратить внимание при выборе
Перед покупкой проверьте соответствие резьбы на вашем насосе (должна быть наружная G1″). Убедитесь, что гидроаккумулятор имеет внутреннюю резьбу G1″ для подключения гибкой подводки. Если планируется использовать нестандартный манометр или реле давления с другой резьбой, потребуются переходники. Штуцер рассчитан на работу в системах холодного водоснабжения — для горячей воды или агрессивных сред убедитесь в допустимости применения латуни в таких условиях.
Характеристики
Габариты и вес
