Назначение и область применения
Расширительный бак ДЖИЛЕКС 8 л плоский 7708 предназначен для компенсации теплового расширения теплоносителя в закрытых системах отопления. При нагреве вода увеличивается в объеме, и избыток поступает в бак, предотвращая рост давления, способный повредить котел, радиаторы или трубопроводы. Эта модель рассчитана на системы небольшого объема — до 80–120 литров теплоносителя (в зависимости от температуры нагрева и типа жидкости).
Конструктивные особенности и практические преимущества

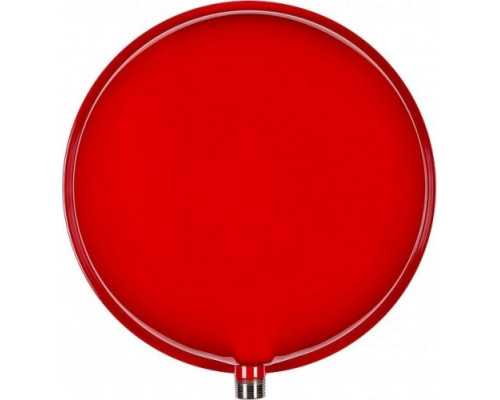

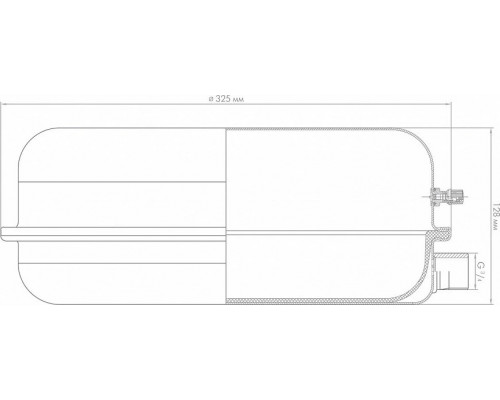

Плоская форма корпуса (ширина 135 мм при длине 325 мм) делает бак удобным для монтажа в ограниченном пространстве — например, на стене рядом с котлом, в нише или под лестницей. В отличие от круглых моделей, плоский корпус меньше выступает, что упрощает встраивание в готовые коммуникации.

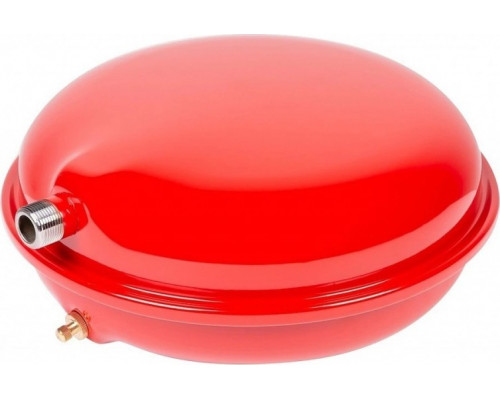

Бак имеет диафрагму, разделяющую воздушную и водяную камеры. При расширении теплоносителя диафрагма сжимается, и давление в воздушной полости возрастает. Это обеспечивает стабильную работу системы без гидроударов. Максимальное рабочее давление 3 бар (3 атм) — типичный показатель для бытовых систем отопления частных домов и квартир с автономным отоплением.
Подключение и совместимость
Подводка осуществляется через штуцер диаметром 3/4 дюйма (внутренняя или наружная резьба — уточняется по маркировке на корпусе). Это стандартный размер для большинства настенных газовых и электрических котлов, а также для коллекторных групп. Для подключения потребуется гибкая подводка или металлическая труба с ответным фитингом.
Важно: бак не предназначен для систем с высокой температурой теплоносителя (свыше 100 °C) и агрессивными средами (антифризы с этиленгликолем могут потребовать уточнения совместимости мембраны у производителя). Рекомендуется устанавливать бачок на обратной магистрали перед циркуляционным насосом — это снижает нагрузку на диафрагму.
Параметры и ограничения
- Емкость 8 литров — достаточна для компенсации расширения в системах объемом до 80–100 литров (при нагреве до 70–80 °C). Для больших объемов потребуется бак большего размера.
- Максимальное давление 3 бар — ограничивает применение в системах с высоким рабочим давлением (например, в многоэтажных домах с центральным отоплением). Для систем с давлением свыше 2,5 бар нужна модель с запасом.
- Вес 4 кг — требует надежного крепления к стене (в комплекте обычно нет кронштейнов, их нужно приобретать отдельно или использовать стандартные хомуты).
На что обратить внимание при выборе
Перед установкой необходимо проверить начальное давление в воздушной камере (обычно 1,5 бар). Оно должно быть на 0,2–0,3 бар ниже давления в системе при холодном теплоносителе. Если давление не соответствует, его корректируют через золотник на корпусе — это стандартная процедура для всех расширительных баков.
Модель 7708 подходит для систем отопления с принудительной циркуляцией. Для гравитационных (самотечных) систем, где требуется большой объем компенсации, лучше выбрать бак емкостью от 12 литров. Также учтите, что плоская форма уменьшает полезный объем мембраны по сравнению с круглым баком тех же габаритов — это компромисс ради компактности.
Характеристики
Габариты и вес
