Соединительный кабель RGK BNC-ALG 754736

Назначение и сфера применения

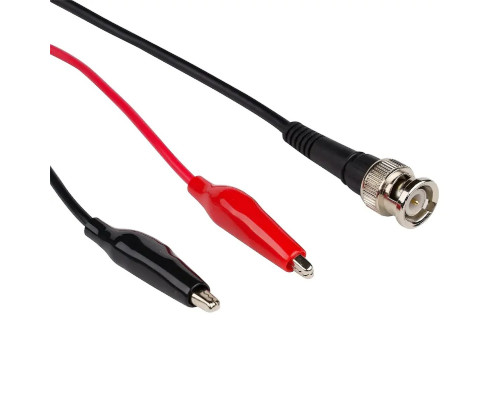

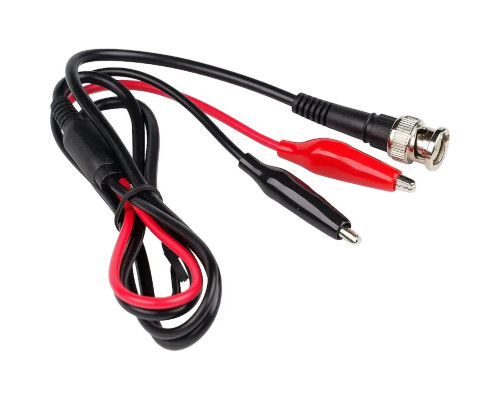

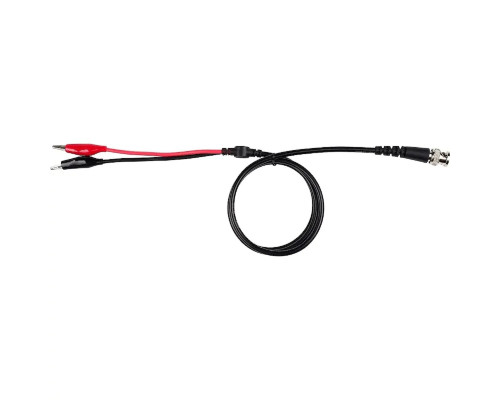

Соединительный кабель RGK BNC-ALG 754736 предназначен для передачи электрического сигнала между измерительным оборудованием и объектом тестирования. Модель оснащена коаксиальным разъемом BNC с одной стороны и двумя зажимами типа «крокодил» с другой. Такая конфигурация позволяет подключать приборы с BNC-выходом (например, осциллографы, генераторы сигналов, частотомеры) к контактам на плате, клеммам или проводам без необходимости пайки или дополнительных переходников.

Конструкция и особенности подключения

Кабель выполнен по коаксиальной схеме, что обеспечивает экранирование сигнала от внешних электромагнитных помех. Это особенно важно при работе с высокочастотными или слабыми сигналами, где наводки могут исказить измерения. Разъем BNC фиксируется поворотом на четверть оборота — это стандартный интерфейс для лабораторного и контрольно-измерительного оборудования, гарантирующий надежный контакт без случайного отключения.

Зажимы «крокодил» имеют изолированные рукоятки, что снижает риск короткого замыкания при касании соседних контактов. Они подходят для временного подключения к проводам сечением до 2-3 мм, клеммам или выводам компонентов. Стоит учитывать, что зажимы не рассчитаны на постоянную фиксацию в условиях вибрации — для стационарных соединений лучше использовать разъемы с винтовой фиксацией.

Практические возможности и ограничения

Основное преимущество модели — универсальность: BNC-разъем обеспечивает совместимость с большинством профессиональных измерительных приборов, а «крокодилы» позволяют быстро подключаться к цепям без специального инструмента. Кабель подходит для:

• подключения осциллографа к тестируемой схеме;


• подачи сигнала от генератора на макетную плату;


• временного соединения измерительного оборудования с клеммами блоков питания или трансформаторов.

Ограничения связаны с типом зажимов: они не обеспечивают гальванической изоляции, поэтому при работе с высоким напряжением (более 30 В переменного или 60 В постоянного тока) необходимо соблюдать меры предосторожности. Также кабель не предназначен для передачи данных в цифровых интерфейсах (например, Ethernet или USB) — его область применения ограничена аналоговыми сигналами.

Что важно учесть при выборе

Длина кабеля не указана в характеристиках, но вес 0.06 кг и компактные габариты упаковки (150x150x150 мм) предполагают, что это короткий соединитель — ориентировочно 0.5-1 метр. Для работы с удаленными объектами может потребоваться удлинитель или кабель большей длины. Перед покупкой стоит убедиться, что разъем BNC на приборе соответствует стандарту (обычно 50 Ом для радиочастотных измерений или 75 Ом для видеосигналов), хотя для низкочастотных измерений разница в волновом сопротивлении некритична.

Модель RGK BNC-ALG 754736 — это практичное решение для лабораторных и ремонтных работ, где требуется быстрое и надежное соединение измерительного оборудования с тестируемой цепью. Компактный вес и отсутствие сложных элементов делают ее удобной для использования в полевых условиях или при частой смене объектов измерений.
