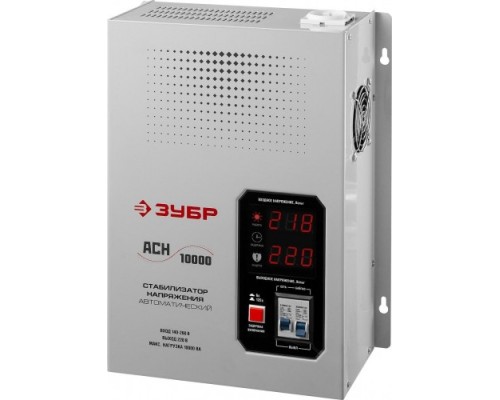

Стабилизатор напряжения однофазный ЗУБР АСН 10000 навесной 59387-10

Назначение и сфера применения

Стабилизатор напряжения ЗУБР АСН 10000 (модель 59387-10) — это однофазное релейное устройство мощностью 10 кВА (8 кВт), предназначенное для защиты бытовой техники, электроинструмента и чувствительного оборудования от скачков напряжения в сети. Модель ориентирована на использование в частных домах, квартирах и небольших коммерческих объектах, где требуется стабильное питание при нестабильной сети. Благодаря настенному креплению и компактным габаритам (460x330x210 мм) устройство не занимает полезную площадь пола и может быть установлено в коридоре, подсобном помещении или рядом с распределительным щитом.

Рабочий диапазон и точность стабилизации

Устройство способно корректировать входное напряжение в диапазоне от 140 до 260 В с точностью до 97%. Это означает, что при любом входном значении в указанных пределах на выходе будет поддерживаться напряжение 220 В с погрешностью не более 3%. Такой уровень точности достаточен для защиты большинства бытовых приборов: холодильников, стиральных машин, насосов, газовых котлов, телевизоров и компьютеров. Время реакции на изменение напряжения составляет не более 15 миллисекунд, что позволяет предотвратить негативное влияние кратковременных скачков.

Конструктивные особенности и установка

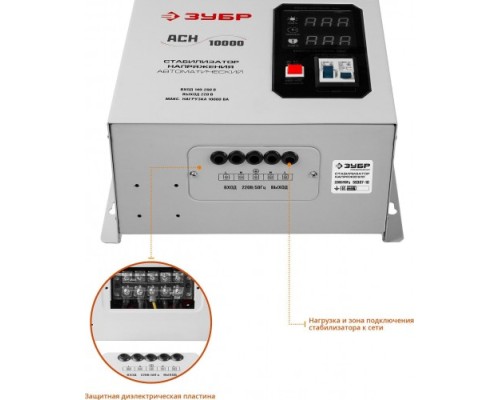

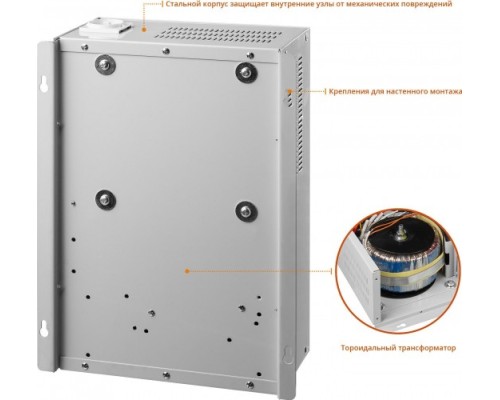

Корпус выполнен из металлопластика, что обеспечивает пожаробезопасность и механическую защиту внутренних компонентов. Степень защиты IP20 допускает эксплуатацию только в сухих отапливаемых помещениях — установка на улице, в ванной или во влажном подвале исключена. Устройство крепится на стену с помощью кронштейнов, входящих в комплект. Важно учитывать, что в комплекте отсутствует сетевая вилка — подключение выполняется напрямую к электрической сети через автоматический выключатель или через розетку, если используется штатная розетка на корпусе. Принудительное охлаждение (вентилятор) обеспечивает отвод тепла при длительной работе под нагрузкой, но требует свободного пространства вокруг корпуса для циркуляции воздуха.

Система защиты и безопасность

Модель оснащена шестью степенями защиты, что делает её надёжным барьером между нестабильной сетью и подключённым оборудованием:

• Защита от перегрузки — отключает нагрузку при превышении допустимой мощности (более 10 кВА).


• Защита от короткого замыкания — мгновенное отключение при аварийном режиме.


• Защита от перегрева — термодатчик отключает устройство при критическом нагреве автотрансформатора.


• Защита от опасного повышенного напряжения — срабатывает при входном напряжении выше 260 В.


• Защита от опасного пониженного напряжения — отключает нагрузку при падении ниже 140 В.


• Защита от импульсных перенапряжений — фильтр подавляет высокочастотные помехи и короткие импульсы.

Дополнительно предусмотрена задержка включения после восстановления питания — это защищает компрессоры холодильников и насосы от повторного запуска на фоне нестабильного напряжения.

Совместимость с газовыми котлами и чувствительной техникой

Модель заявлена как пригодная для защиты газовых котлов. Однако следует учитывать, что релейный принцип работы предполагает ступенчатую коррекцию напряжения, что может вызывать кратковременные переключения реле. Для большинства современных котлов это не критично, но если в документации к котлу указано требование к синусоидальному выходу без искажений, рекомендуется уточнить совместимость у производителя. Наличие фильтрации сетевых помех снижает риск сбоев в электронике котла.

Практические ограничения и рекомендации

При выборе стабилизатора важно учитывать, что мощность 10 кВА (8 кВт) является пиковой. Для длительной работы рекомендуется подключать нагрузку не более 7-7,5 кВт, особенно если в сети часто наблюдаются пониженные напряжения — в таких режимах КПД 97% снижает потери, но запас по мощности остаётся необходимым. Устройство рассчитано на работу при температуре от +5 до +40 °C, при хранении допускается до -10 °C. Относительная влажность воздуха не должна превышать 80%. Вес 17,3 кг требует надёжного крепления к стене (бетон, кирпич или прочный металлокаркас).

Комплектация и внешние интерфейсы

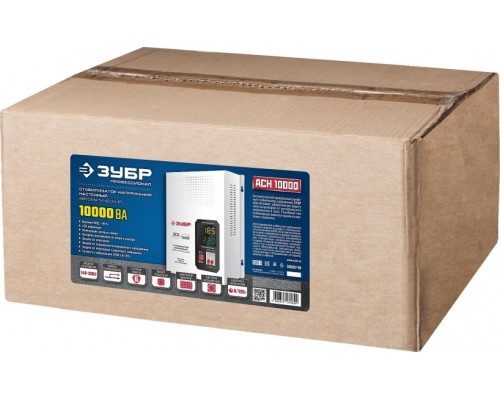

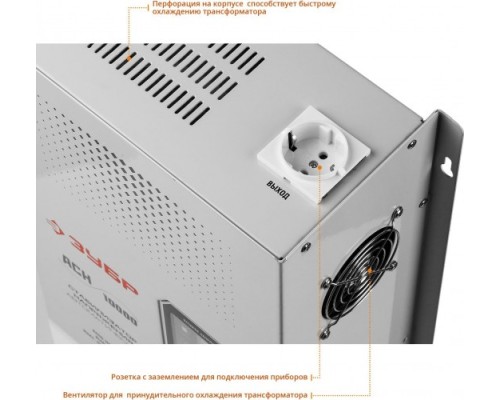

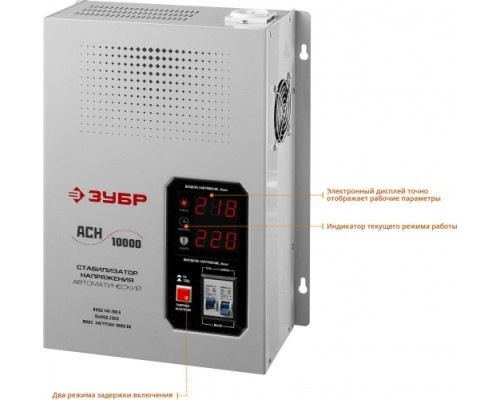

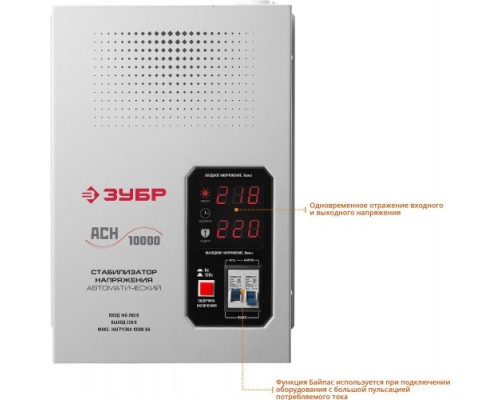

На корпусе расположена одна розетка для прямого подключения нагрузки. Для подключения нескольких приборов потребуется использовать внешний удлинитель или распределительный щит. Встроенный дисплей или индикаторы позволяют контролировать входное и выходное напряжение, а также состояние защиты. Упаковка включает сам стабилизатор, кронштейны для настенного монтажа и инструкцию по эксплуатации.
