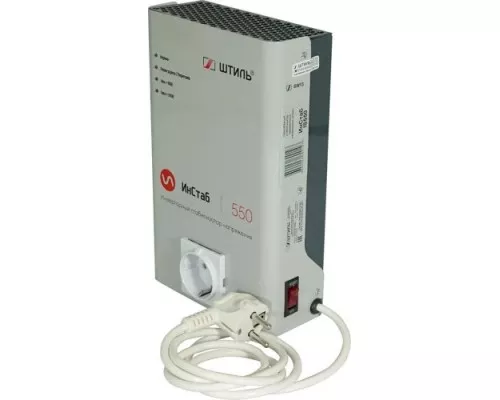

Стабилизатор напряжения однофазный ШТИЛЬ ИнСтаб IS 550 (инверторный) 230В

Инверторный стабилизатор ШТИЛЬ ИнСтаб IS 550: защита чувствительной техники

ШТИЛЬ ИнСтаб IS 550 — это однофазный стабилизатор напряжения инверторного типа (онлайн), рассчитанный на подключение нагрузки до 550 ВА (400 Вт). Модель ориентирована на питание оборудования, критичного к качеству электропитания: автоматики отопительных котлов, медицинской техники, измерительных приборов, аудио- и видеосистем, офисных АТС. Устройство обеспечивает стабильное выходное напряжение 230 В с погрешностью ±2% при любых перепадах в сети от 90 до 310 В.

Принцип работы и ключевые особенности

В основе стабилизатора лежит схема двойного преобразования (online) на IGBT-транзисторах с микропроцессорным управлением. Это означает, что входное переменное напряжение сначала выпрямляется, затем восстанавливается в чистую синусоиду с заданными параметрами. Такой подход исключает влияние скачков, провалов и помех из сети на подключенное оборудование — реакция на изменения входа происходит мгновенно, без переходных процессов.

Ключевые практические преимущества технологии:

• Выходное напряжение всегда остается в пределах 230 В ±2%, независимо от того, упало ли напряжение в розетке до 90 В или поднялось до 310 В.


• Форма выходного сигнала — идеальная синусоида, что критично для электродвигателей (циркуляционные насосы, вентиляторы) и трансформаторных блоков питания.


• Встроенный фильтр подавляет высокочастотные помехи из сети, защищая чувствительную электронику.


• Корректор мощности на входе делает стабилизатор чисто активной нагрузкой для сети — он не создает обратных искажений и не влияет на работу соседних устройств.

Назначение и ограничения по нагрузке

Модель IS 550 рассчитана на подключение приборов суммарной мощностью до 400 Вт (550 ВА). Это типичный выбор для:

• Автоматики газовых и твердотопливных котлов (циркуляционный насос + плата управления).


• Медицинского оборудования (аппараты УЗИ, физиотерапевтические приборы).


• Прецизионных измерительных устройств и лабораторной техники.


• Аудио- и видеосистем высокого класса, домашних кинотеатров.


• Офисных АТС, факсов, маршрутизаторов.

Важно учитывать: стабилизатор не предназначен для питания электродвигателей с высокими пусковыми токами (холодильники, кондиционеры, насосы мощностью более 200 Вт) или приборов с импульсными блоками питания без запаса по мощности. При выборе необходимо убедиться, что суммарная активная мощность нагрузки не превышает 400 Вт, а полная — 550 ВА. Для котлов с насосом рекомендуется запас не менее 20-30%.

Конструкция и установка

Корпус стабилизатора выполнен в компактном формате (237×142×71 мм, вес 2 кг) и предназначен для настенного или напольного размещения. На передней панели расположены:

• Светодиодная индикация режимов работы.


• Клавишный выключатель.


• Розетка евростандарта для подключения нагрузки.

В комплекте предусмотрен сетевой шнур с евровилкой, а также крепежные элементы (саморезы, дюбели) и шаблон для разметки под настенный монтаж. Охлаждение пассивное (естественное) — без вентиляторов, поэтому устройство работает бесшумно и не требует обслуживания. Степень защиты IP20 допускает эксплуатацию только внутри сухих отапливаемых помещений.

Защита и безопасность

Стабилизатор оснащен полной электронной защитой, которая автоматически отключает нагрузку при:

• Коротком замыкании на выходе.


• Перегрузке по току.


• Выходе входного напряжения за пределы рабочего диапазона (ниже 90 В или выше 310 В).


• Перегреве внутренних компонентов.

После устранения причины аварии устройство самостоятельно возвращается к работе. Это исключает риск повреждения как самого стабилизатора, так и подключенной техники.

Условия эксплуатации

Рабочий диапазон температур — от +5 до +40 °C при относительной влажности до 90% (без конденсата). Допустимое хранение при температурах от -40 до +40 °C. КПД устройства составляет 96%, что означает минимальные потери энергии при преобразовании — стабилизатор практически не греется и не требует дополнительной вентиляции.
