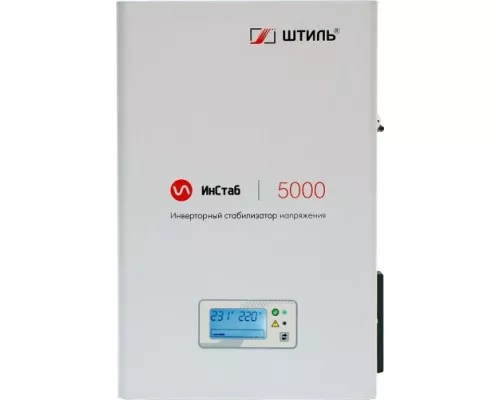

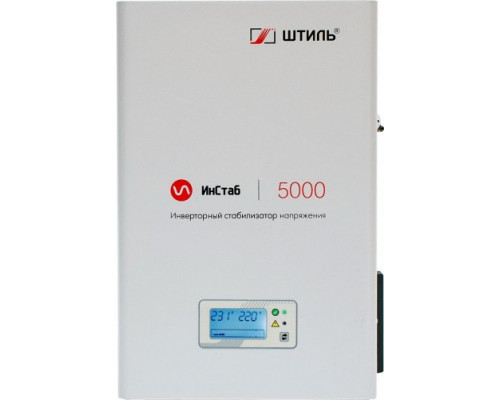

Стабилизатор напряжения однофазный ШТИЛЬ ИнСтаб IS 5000 инверторный

Инверторный стабилизатор ШТИЛЬ ИнСтаб IS 5000: технология двойного преобразования для чувствительной техники

Стабилизатор напряжения ШТИЛЬ ИнСтаб IS 5000 (IS5000) — это устройство нового поколения, работающее по принципу инверторной технологии с двойным преобразованием энергии. В отличие от релейных или электромеханических моделей, он не использует трансформатор и ступенчатое переключение обмоток. Входное переменное напряжение сначала преобразуется в постоянное, а затем из него формируется идеальное синусоидальное напряжение на выходе. Это обеспечивает принципиально иной уровень защиты и качества питания для оборудования, критичного к форме и стабильности напряжения.

Для каких задач подходит IS 5000

Модель рассчитана на нагрузку мощностью до 4.5 кВт (5 кВА) и предназначена для защиты однофазной сети 220 В. Благодаря инверторной технологии и широкому рабочему диапазону (90–310 В), этот стабилизатор оптимален для:

• Газовых и твердотопливных котлов отопления, циркуляционных насосов и автоматики управления — устройство обеспечивает корректную работу электроники при сильных просадках и скачках напряжения в сети.


• Холодильников, морозильных камер и другой техники с компрессорами — чистая синусоида и стабильная частота 50 Гц исключают перегрев и преждевременный износ двигателей.


• Дорогостоящей аудио- и видеотехники, серверного и сетевого оборудования — фильтрация помех и мгновенная реакция на перепады защищают чувствительные компоненты.


• Систем «умный дом» и охранных систем — бесперебойное питание в течение 200 мс при кратковременном пропадании напряжения позволяет устройствам завершить цикл работы без сбоев.

Ограничение: стабилизатор не предназначен для защиты мощных сварочных аппаратов, асинхронных двигателей с большими пусковыми токами или оборудования с резко переменной реактивной нагрузкой без предварительного согласования с производителем.

Сильные стороны и практические возможности

Идеальная синусоида и высокая точность

Выходное напряжение стабилизируется с точностью ±2% (номинал 220 В). Это значит, что при любом входном напряжении в диапазоне 90–310 В на выходе будет стабильные 220 В с минимальными отклонениями. Форма сигнала — чистая синусоида без искажений, что критически важно для работы импульсных блоков питания, частотных преобразователей и электронных плат управления.

Мгновенная реакция и защита от перепадов

Время реакции на изменение входного напряжения составляет 0 мс. Стабилизатор не переключает ступени, а непрерывно регулирует выходное напряжение, поэтому лампочки накаливания не мигают, а электроника не испытывает микро-сбоев. При кратковременном (до 200 мс) пропадании сети устройство продолжает выдавать стабилизированное 220 В за счет энергии, накопленной в конденсаторах.

Энергоэффективность и экономия

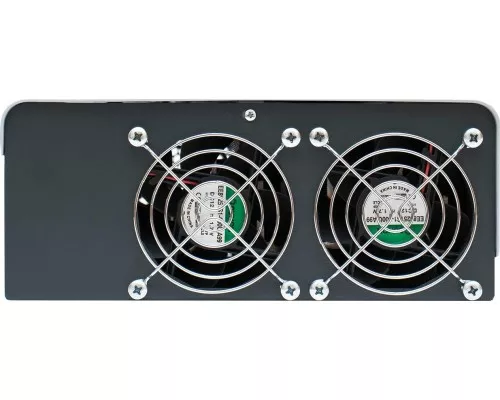

КПД устройства достигает 97%. Это означает, что потери энергии на преобразование минимальны, и стабилизатор практически не нагревается при работе в номинальном режиме. Принудительное охлаждение (вентилятор) включается только при необходимости, что снижает уровень шума и продлевает срок службы компонентов.

Интеллектуальная защита и управление

Цифровое управление на базе процессора DSP обеспечивает полный контроль над режимами работы. Встроенные системы защиты автоматически отключают нагрузку при:

• коротком замыкании на выходе;


• перегрузке по мощности;


• перегреве устройства;


• выходе входного напряжения за пределы 90–310 В.

После устранения причины аварии стабилизатор самостоятельно восстанавливает питание. Дополнительно предусмотрена встроенная молниезащита (варистор на 2 кВ) и фильтрация высокочастотных помех.

Удобство эксплуатации и монтажа

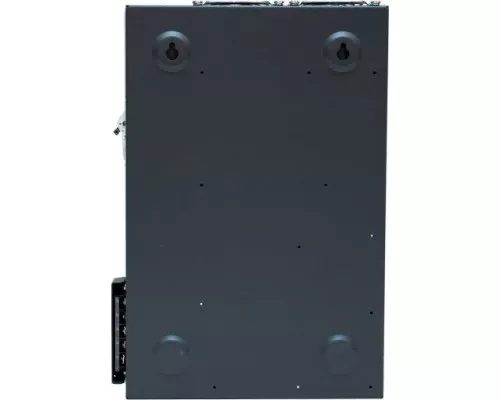

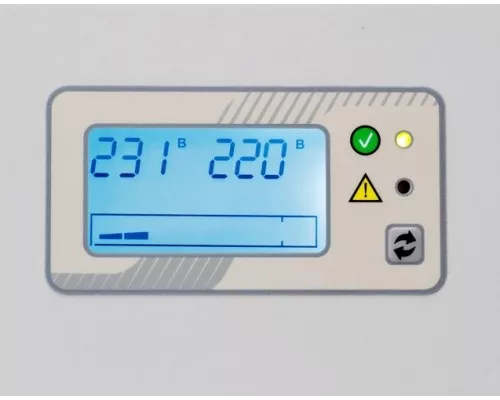

На корпусе установлен ЖК-дисплей со светодиодными индикаторами, который отображает входное и выходное напряжение, режим работы и состояние защиты. Устройство может устанавливаться как на пол, так и на стену (в комплекте есть шаблон разметки, дюбели и саморезы). Габариты (353×366×104 мм) и вес 9 кг позволяют разместить его в ограниченном пространстве — например, в нише под лестницей или на стене в коридоре.

Особенности, которые важно знать

• Отсутствие сетевой вилки и розеток на корпусе. Подключение выполняется через клеммную колодку — это требует участия квалифицированного электрика. Стабилизатор предназначен для стационарного монтажа в разрыв питающей линии.

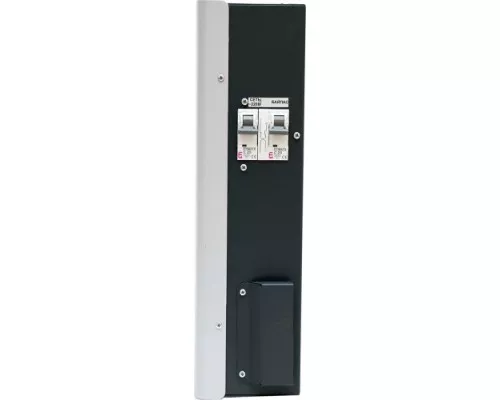

• Автоматический и ручной сервисный байпас. При перегрузке или неисправности устройство автоматически переключает нагрузку напрямую на сеть (автоматический байпас). Ручной байпас позволяет принудительно запитать потребители в обход преобразователя для сервисного обслуживания.


• Рабочий диапазон температур: от +5°C до +40°C. Устройство не предназначено для эксплуатации в неотапливаемых помещениях при отрицательных температурах. Относительная влажность допускается до 95% (без конденсата).


• Степень защиты IP20 — корпус защищает от проникновения твердых предметов диаметром более 12,5 мм, но не защищен от пыли и влаги. Устанавливать стабилизатор следует в сухих, чистых помещениях.


• Гарантия производителя — 2 года. Устройство разработано и производится в России, адаптировано к особенностям отечественных электросетей.

Что в итоге

ШТИЛЬ ИнСтаб IS 5000 — это технически сложное устройство для тех, кто требует максимального качества электропитания. Оно подходит для защиты одного мощного потребителя (например, газового котла с насосом) или группы чувствительных приборов общей мощностью до 4.5 кВт. Инверторная технология дает преимущества, недоступные традиционным стабилизаторам: идеальная синусоида, нулевое время реакции, бесперебойное питание при кратковременных пропаданиях сети и отсутствие ступенчатых переключений. Однако за эти возможности нужно платить более высокой стоимостью и необходимостью профессионального монтажа. Перед покупкой убедитесь, что суммарная мощность подключаемой техники не превышает 4.5 кВт, а пусковые токи (например, у холодильника или насоса) не вызовут перегрузку.
