Стабилизатор напряжения однофазный ШТИЛЬ ИнСтаб IS 3500 (инверторный)

Инверторный стабилизатор ШТИЛЬ ИнСтаб IS 3500: защита без компромиссов

ШТИЛЬ ИнСтаб IS 3500 — это однофазный инверторный стабилизатор, построенный по технологии двойного преобразования напряжения (On-Line). В отличие от релейных или электромеханических моделей, он полностью изолирует подключенное оборудование от нестабильной сети, формируя на выходе идеальную синусоиду с точностью ±2%. Модель рассчитана на нагрузку до 3.5 кВА (2.75 кВт) и подходит для защиты чувствительной электроники, газовых котлов, насосов и медицинской техники.

Технология двойного преобразования: как это работает

Стабилизатор преобразует входное переменное напряжение в постоянное, а затем обратно в переменное с эталонными параметрами. Это дает три ключевых преимущества:

• Мгновенная стабилизация — реакция на скачки напряжения происходит без задержек и переходных процессов, что критично для автоматики котлов и сервоприводов.


• Полная гальваническая развязка — нагрузка не зависит от формы и чистоты входного сигнала, а высокочастотные помехи из сети отсекаются.


• Корректор мощности на входе (PFC) — стабилизатор потребляет из сети только активную мощность, не создавая реактивных токов и не искажая форму тока. Это снижает нагрузку на проводку и не мешает работе соседних устройств.

Для каких задач подходит IS 3500

Модель ориентирована на оборудование, чувствительное к форме напряжения и качеству электропитания:

• Газовые и твердотопливные котлы, циркуляционные насосы и системы отопления — стабилизатор обеспечивает корректную работу плат управления и защищает от сбоев при падениях напряжения до 90 В.


• Компьютеры, серверы, офисные АТС и аудио-видео техника — чистая синусоида и фильтрация помех предотвращают ошибки в работе и продлевают срок службы блоков питания.


• Медицинское оборудование, прецизионные измерительные приборы — высокая точность ±2% и отсутствие искажений на выходе соответствуют требованиям к питанию лабораторной и диагностической техники.


• СВЧ-печи, компрессоры, вентиляторы — инверторный стабилизатор справляется с пусковыми токами и индуктивной нагрузкой без потери качества выходного сигнала.

Ограничение: максимальная активная мощность нагрузки — 2.75 кВт. При подключении устройств с высокими пусковыми токами (например, холодильников или насосов) запас по мощности должен составлять не менее 20-30%.

Конструкция и особенности подключения

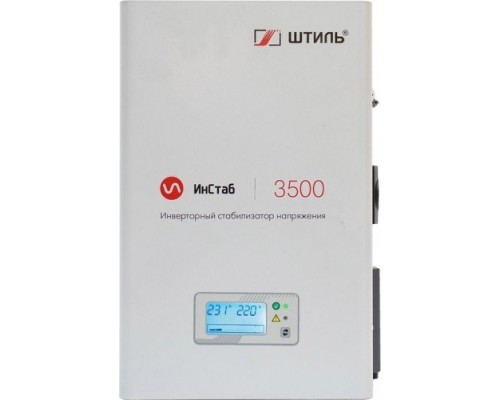

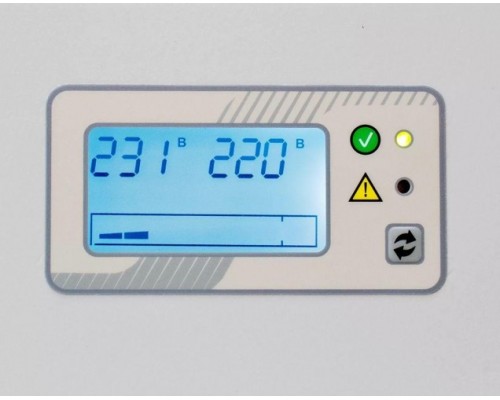

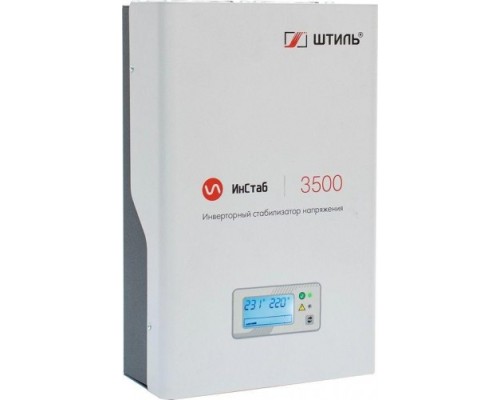

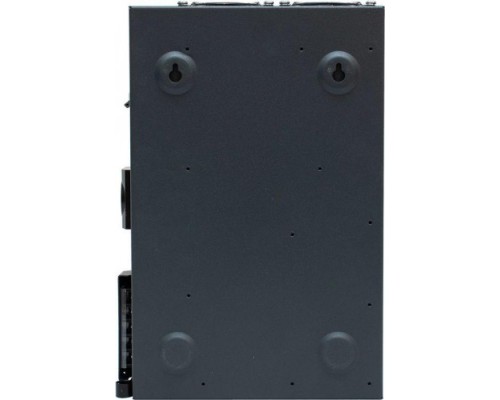

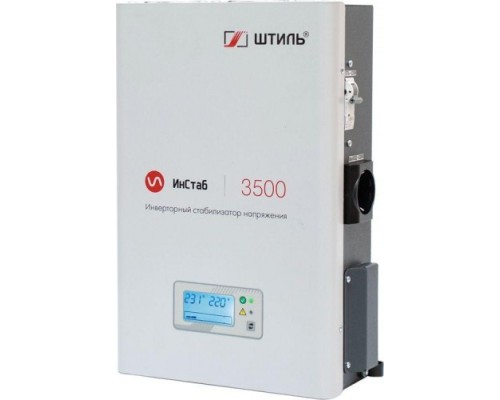

Корпус стабилизатора выполнен в компактном формате (203x106x359 мм) и весит 5 кг. Он может устанавливаться на пол или на стену с помощью кронштейна из комплекта. На передней панели расположен ЖК-экран для контроля параметров сети и нагрузки. Автоматический выключатель защищает от перегрузок и коротких замыканий.

На боковой панели находятся две розетки евростандарта для подключения нагрузки. Однако в комплекте нет сетевой вилки — для подключения к сети используется клеммная колодка. Это означает, что стабилизатор предназначен для стационарного монтажа или подключения через кабель с вилкой, приобретаемый отдельно. Для ввода питания потребуется выполнить соединение через клеммы, что удобно при интеграции в щит или систему резервного питания.

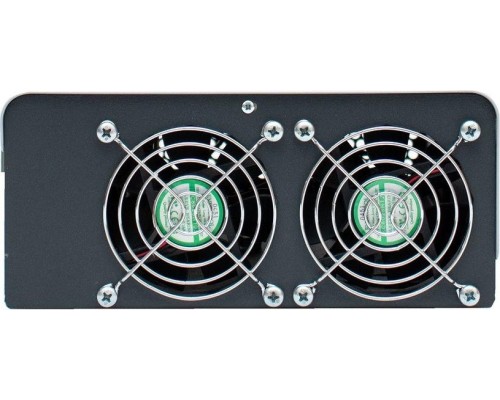

Важно: рабочая температура окружающей среды — от +5 до +40°C, поэтому стабилизатор не предназначен для установки в неотапливаемых помещениях. Принудительное охлаждение (вентилятор) обеспечивает отвод тепла при активной работе, но может создавать шум до 40 дБ.

Практические возможности и защита

• Широкий входной диапазон: от 90 до 310 В — стабилизатор сохраняет выходное напряжение 220 В ±2% даже при сильных просадках или скачках в сети. При выходе за эти пределы устройство отключает нагрузку до восстановления нормальных параметров.


• Электронная защита: автоматическое отключение при коротком замыкании, перегрузке, перегреве, а также при пониженном или повышенном входном напряжении. После устранения причины стабилизатор возвращается к работе без ручного вмешательства.


• Высокий КПД 97%: большая часть потребляемой энергии передается нагрузке, а потери на нагрев минимальны. Это снижает затраты на электроэнергию и уменьшает нагрев корпуса.


• Работа с любым типом нагрузки: благодаря инверторной топологии стабилизатор одинаково хорошо работает с активной (лампы, нагреватели), емкостной (импульсные блоки питания) и индуктивной нагрузкой (двигатели, трансформаторы).

Комплектация и упаковка

В коробке с габаритами 400x160x300 мм (вес 5.43 кг) находятся:

• Стабилизатор ШТИЛЬ ИнСтаб IS 3500


• Кронштейн для настенного крепления с отверстиями


• Шурупы-саморезы 4,2x41 (2 шт.) и дюбели 6x40 (2 шт.)


• Резиновые самоклеящиеся ножки для напольной установки (4 шт.)

Сетевой кабель и вилка в комплект не входят — их необходимо приобрести отдельно, если планируется подключение через розетку. Для постоянного монтажа через клеммную колодку достаточно подвести кабель нужного сечения (рекомендуется сечение жил не менее 2.5 мм² для нагрузки до 3.5 кВА).
