Стабилизатор напряжения однофазный Штиль R-1200

Назначение и сфера применения

Стабилизатор напряжения ШТИЛЬ R-1200 (R 1200) — это однофазное устройство релейного типа, предназначенное для защиты чувствительной бытовой, офисной и промышленной техники от скачков и перепадов напряжения в сети. Модель рассчитана на подключение нагрузки суммарной мощностью до 1200 ВА (0,96 кВт активной мощности). Оптимально подходит для питания телевизоров, компьютеров, мониторов, факсимильных аппаратов, офисных АТС, аудиосистем и другого оборудования без мощных электродвигателей.

Если вы планируете подключать технику с электродвигателями (холодильники, стиральные машины, насосы, компрессоры, электроинструмент), учитывайте, что при прямом пуске такие устройства потребляют ток в несколько раз выше номинального. Для стабильной работы стабилизатора необходим запас мощности минимум 1,5–3 кратный относительно мощности двигателя. В противном случае при запуске стабилизатор может отключить нагрузку или выдать пониженное напряжение.

Конструкция и особенности подключения

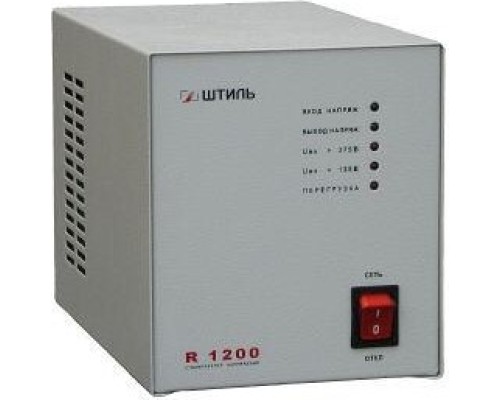

Корпус выполнен в напольном исполнении, но благодаря компактным габаритам (155×270×180 мм) и весу 6 кг устройство можно размещать на столе, полке или в нише. На передней панели расположены светодиодная индикация режимов работы и выключатель сети. Для подключения нагрузки предусмотрены две розетки евростандарта на задней панели. Подключение к сети осуществляется через кабель с вилкой евростандарта — это упрощает установку, не требуя специальных навыков или дополнительных кабелей.

Обратите внимание: на корпусе отсутствует отдельная розетка для подключения нагрузки, поэтому все подключаемые приборы включаются напрямую в розетки на задней панели. Автоматический предохранитель на задней стенке защищает устройство от коротких замыканий и перегрузок.

Принцип работы и точность стабилизации

Модель использует релейный принцип регулирования. Это означает, что выходное напряжение изменяется ступенчато с помощью переключения обмоток автотрансформатора. Точность стабилизации составляет ±7% — при входном напряжении от 135 до 275 В на выходе будет поддерживаться напряжение около 220 В с допустимым отклонением до 15,4 В вверх или вниз. Для большинства бытовых приборов такая точность достаточна, но для особо чувствительного оборудования (например, лабораторных измерительных приборов или Hi-Fi аудиотехники) может потребоваться более точный стабилизатор.

Время регулирования — 200 мс (0,2 секунды). Это достаточно быстро для защиты от большинства скачков напряжения, но при резких и частых перепадах возможны кратковременные провалы или выбросы напряжения до момента переключения реле.

Сильные стороны и практические преимущества

• Широкий диапазон входного напряжения: стабилизатор работает при напряжении сети от 135 до 275 В. Это позволяет использовать его в сетях с нестабильным напряжением, характерным для дачных поселков, старых домов или районов с перегруженными линиями.


• Двойная защита от аварийно-высокого напряжения: при повышении входного напряжения выше 300 В автотрансформатор автоматически отключается от сети. После снижения напряжения до безопасного уровня устройство самостоятельно восстанавливает работу — это предотвращает повреждение как стабилизатора, так и подключенной техники.


• Естественное охлаждение: отсутствие вентилятора делает работу бесшумной и повышает надежность — нет движущихся частей, которые могут выйти из строя. Это особенно важно для установки в жилых комнатах или офисах.


• Высокий КПД (95%): потери энергии минимальны, что снижает нагрев устройства и экономит электроэнергию.


• Тороидальный силовой автотрансформатор: обеспечивает компактность, малый вес и низкий уровень магнитного поля по сравнению с традиционными трансформаторами.


• Выходной фильтр высокочастотных помех: снижает уровень сетевых помех, которые могут влиять на работу чувствительной электроники.

Ограничения и особенности эксплуатации

Устройство рассчитано на работу при температуре от +1°C до +40°C и относительной влажности до 80%. Не допускается эксплуатация в неотапливаемых помещениях зимой или в условиях конденсации влаги. Степень защиты IP30 означает, что корпус защищен от проникновения твердых предметов диаметром более 2,5 мм, но не защищен от воды — устанавливайте стабилизатор в сухом месте.

При перегрузке или коротком замыкании срабатывает электронная защита, отключающая нагрузку. После устранения причины неисправности устройство автоматически возобновляет работу — это удобно, но требует контроля за состоянием подключенного оборудования.

Мощность 0,96 кВт (1200 ВА) является предельной для данной модели. Не подключайте приборы, суммарная мощность которых превышает это значение, особенно если среди них есть устройства с высокими пусковыми токами.
