Таль электрическая ESQ RW 0154 3т 18м

Электрическая канатная таль для интенсивных промышленных задач

Таль электрическая ESQ RW 0154 — это стационарная канатная таль грузоподъемностью 3 тонны, предназначенная для регулярного и надежного подъема тяжелых грузов на производстве, в складских комплексах, ремонтных зонах и мастерских. Модель с индексом 0154 и высотой подъема 18 метров рассчитана на работу в условиях, где требуется точное позиционирование груза и бесперебойность технологических процессов. Ее ключевая особенность — сочетание значительной мощности с продуманной системой безопасности, что делает ее не просто инструментом подъема, а полноценным элементом грузоподъемной системы.

Конструкция и принцип работы

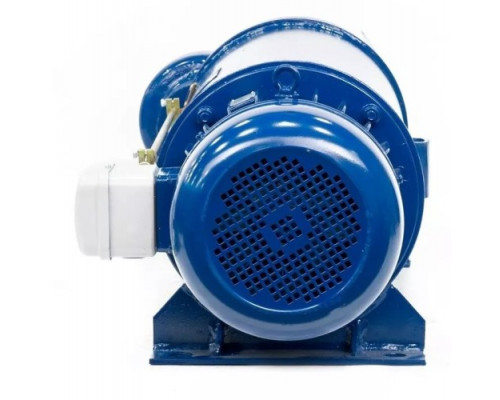

Таль относится к классу стационарных канатных подъемников. Это означает, что она монтируется на неподвижную балку или консоль, обеспечивая вертикальное перемещение груза в строго заданной рабочей зоне. Для горизонтального перемещения самой тали потребуется дополнительная тележка соответствующей грузоподъемности. Основой силового агрегата является мощный электродвигатель (4.5 кВт) с коническим ротором, который обеспечивает плавный пуск и остановку, минимизируя раскачивание груза. Встроенный электромеханический тормоз срабатывает автоматически при отключении питания, надежно удерживая груз на весу.

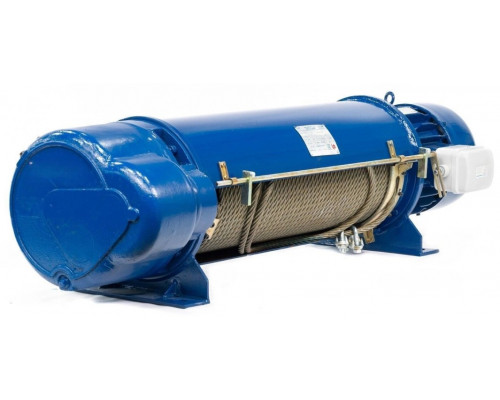

Подъем осуществляется стальным тросом диаметром 13 мм, что обеспечивает высокий запас прочности и износостойкости при работе с максимальной нагрузкой. Односкоростной механизм подъема (8 м/мин) оптимален для большинства операций погрузки-разгрузки и монтажа, обеспечивая баланс между производительностью и контролем.

Ключевые характеристики и их практическое значение

Цифровые параметры модели напрямую определяют область ее применения и возможности.

• Грузоподъемность 3 тонны: Таль рассчитана на постоянную работу с полной нагрузкой. Важно учитывать не только вес самого груза, но и вес грузозахватных приспособлений (строп, траверс, крюков). Грузоподъемность через блок также составляет 3 тонны, что позволяет интегрировать таль в полиспастные системы для особых задач без снижения номинальной нагрузки.


• Высота подъема 18 метров: Данный параметр определяет вертикальную рабочую зону. Он критически важен при планировании установки в цехах с высокими потолками, на складах с многоуровневым стеллажным хранением или для обслуживания крупногабаритного оборудования.


• Напряжение питания 400 В: Модель работает от трехфазной промышленной сети 380-400 В. Это накладывает обязательное требование к инфраструктуре: точка установки должна быть оборудована соответствующей силовой линией и средствами защиты. Подключение к бытовой сети 220 В невозможно.


• Скорость подъема 8 м/мин: Фиксированная скорость обеспечивает предсказуемость и управляемость процесса. Для более тонких операций, требующих точного позиционирования, используется режим кратковременного включения двигателя (импульсный режим) с пульта управления.


• Вес тали 255 кг: Значительная масса устройства подчеркивает его конструктивную прочность и использование долговечных материалов. Этот фактор необходимо учитывать при расчете нагрузок на опорные конструкции (балки, фермы) и при организации монтажа, который часто требует применения кранового оборудования.

Системы безопасности и управления

Безопасность эксплуатации является приоритетом для данной модели. Таль оснащена двумя основными защитными устройствами.

• Электронный ограничитель грузоподъемности: Этот датчик непрерывно контролирует нагрузку на крюке. При попытке поднять груз, масса которого превышает номинальную на 10-15%, система блокирует работу двигателя на подъем, предотвращая аварийную ситуацию и перегрузку механизмов.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель при достижении крюком верхней крайней точки, предотвращая наматывание троса на барабан "до упора" и возможный обрыв или повреждение механизма.

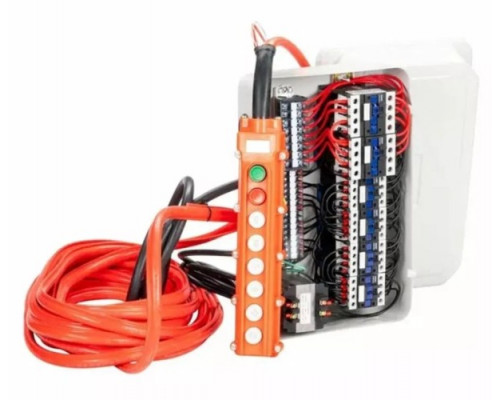

Управление осуществляется с помощью подвесного пульта (кнопочного поста) на гибком кабеле. Это обеспечивает оператору удобный контроль с земли или рабочей площадки, позволяя выбирать оптимальную точку для обзора. Пульт имеет защищенное исполнение и четкую маркировку кнопок "Вверх" и "Вниз".

Область применения и ограничения

Таль ESQ RW 0154 оптимальна для организации стационарных рабочих постов.

• Поточные линии погрузки-разгрузки станков, металлопроката, тяжелых заготовок.


• Ремонтные зоны для подъема двигателей, узлов и агрегатов в автосервисах, на машиностроительных предприятиях.


• Складирование тяжелых единиц товара или материалов на высотных стеллажах.


• Использование в качестве силового модуля в составе мостовых или консольных кранов (при условии монтажа на тележку).

Важные ограничения и условия эксплуатации:

• Таль не предназначена для подъема людей и взрывоопасных грузов.


• Класс использования — умеренный (режим работы, как правило, не превышает 40% времени в час).


• Эксплуатация возможна в закрытых помещениях или под навесом при температуре окружающей среды от -20°C до +40°C.


• Требуется регулярное техническое обслуживание в соответствии с руководством по эксплуатации: контроль состояния троса, смазка механизмов, проверка работы тормоза и ограничителей.

Комплектность и монтаж

Устройство поставляется в собранном виде, готовое к установке. В базовую комплектацию входит сама таль с электродвигателем, редуктором и барабаном, крюковая подвеска, подвесной пульт управления. Для монтажа необходимо отдельно предусмотреть и подготовить опорные конструкции, соответствующие по прочности динамическим и статическим нагрузкам от веса тали и поднимаемого груза. Ответственность за правильность монтажа, заземления и подключения к электросети лежит на организации-установщике. Габариты упаковки (500x700x1700 мм) соответствуют размерам тали в транспортном положении и учитывают ее вытянутую конструкцию.
