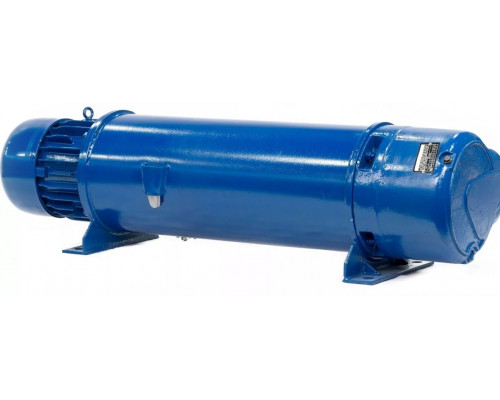

Таль электрическая ESQ RWK 0164 10т 9м

Электрическая канатная таль для стационарной работы с тяжелыми грузами

Модель ESQ RWK 0164 — это стационарная электрическая канатная таль, предназначенная для интенсивного циклического подъема и перемещения грузов массой до 10 тонн. Ее конструкция рассчитана на надежную работу в условиях производственных цехов, складов, ремонтных зон и других промышленных объектов, где требуется регулярное и безопасное поднятие тяжелых заготовок, оборудования или готовой продукции. Аппарат не является мобильной или передвижной тележкой — он фиксируется на балке или специальной конструкции, что определяет его сферу применения.

Конструктивные особенности и принцип работы

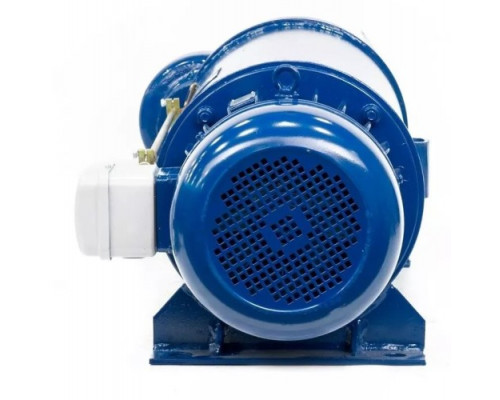

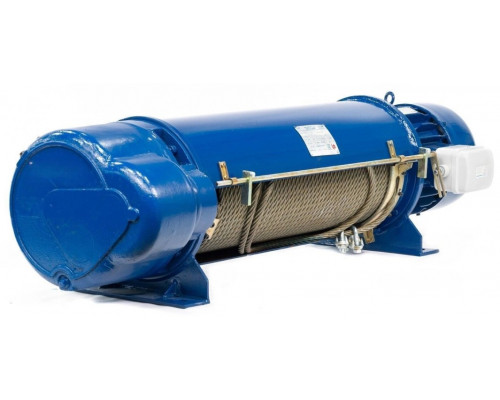

В основе тали лежит мощный электродвигатель (13 кВт) с коническим ротором, который напрямую связан с редуктором. Такая конструкция обеспечивает высокий пусковой момент и плавный разгон, что критически важно для работы с многотонными грузами. Электромеханический тормоз, встроенный в двигатель, автоматически блокирует механизм при отключении питания, предотвращая самопроизвольное опускание груза. Подъем осуществляется стальным канатом (тросом) диаметром 15 мм, который обладает высокой прочностью и износостойкостью по сравнению с цепными аналогами, особенно в условиях запыленности или абразивной среды.

Ключевые параметры и их практическое значение

Грузоподъемность в 10 тонн — это номинальная характеристика для вертикального подъема. Важно отметить, что через блок (в системах с полиспастами) таль также может работать с этой нагрузкой, что расширяет возможности по конфигурации грузоподъемных систем. Высота подъема в 9 метров определяет максимальное расстояние от крюка в нижнем положении до точки его крепления. Это ключевой параметр для планирования высоты помещения или эстакады.

Скорость подъема составляет 7 метров в минуту как минимальная, так и максимальная, что указывает на односкоростной режим работы двигателя. Эта скорость оптимальна для точного позиционирования тяжелых грузов. Напряжение питания 400 В (трехфазное) подразумевает, что для подключения тали необходима соответствующая промышленная сеть. Устройство не предназначено для работы от стандартной бытовой однофазной сети 220 В.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается несколькими встроенными устройствами. Электронный ограничитель грузоподъемности защищает механизм от перегрузки, превышающей 10 тонн. Концевой выключатель автоматически останавливает двигатель при достижении крюком верхнего предельного положения, предотвращая наматывание троса на барабан и возможную аварию. Управление осуществляется с помощью подвесного пульта, что позволяет оператору контролировать подъем и опускание с удобной позиции, сохраняя обзор.

Область применения и ограничения

Данная модель оптимальна для организации стационарных рабочих постов:

• Загрузка и разгрузка тяжелых станков, пресс-форм, промышленного оборудования.


• Подъем строительных конструкций или крупных металлических заготовок в цехах.


• Использование в составе консольных или мостовых кранов, где таль выступает исполнительным механизмом.


• Работа в ремонтных зонах для демонтажа и монтажа узлов тяжелой техники.

К ограничениям относится стационарный тип установки — для перемещения груза по горизонтали требуется интеграция в кран-балку или мостовой кран. Габаритный размер (длина) в 1602 мм и вес 667 кг требуют продуманного подхода к монтажу и наличию надежной несущей конструкции достаточной прочности. Устройство не предназначено для взрывоопасных сред или работы под открытым небом без дополнительной защиты от атмосферных осадков.

Комплектация и монтаж

Таль поставляется в собранном виде, готовом к установке. Габариты упаковки (2100x800x780 мм) соответствуют размерам самого изделия. Монтаж должен выполняться квалифицированным персоналом с учетом всех требований безопасности к грузоподъемным устройствам. Необходимо обеспечить правильное подключение к трехфазной сети 400 В, заземление и периодическую проверку состояния троса, тормозной системы и концевых выключателей. Регулярное техническое обслуживание в соответствии с руководством по эксплуатации — залог долговечной и безотказной работы тали ESQ RWK 0164.
