Таль электрическая ESQ RWK 0165 10т 12м

Таль ESQ RWK 0165: стационарный силовой модуль для интенсивных работ

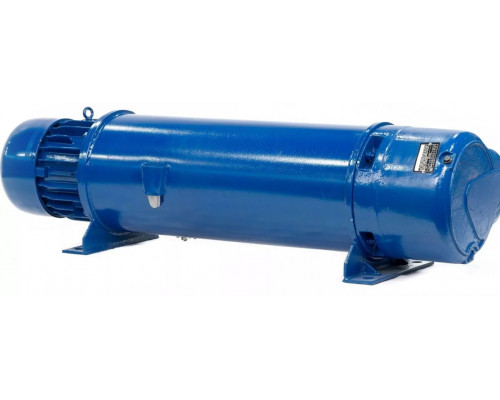

Модель ESQ RWK 0165 — это электрическая канатная таль стационарного типа, спроектированная для циклической работы с тяжелыми грузами до 10 тонн. Её конструкция и параметры ориентированы на интеграцию в стационарные или мостовые крановые системы на производственных предприятиях, в ремонтных цехах, складских комплексах и логистических терминалах. Устройство не является переносным или передвижным самостоятельно — оно монтируется на неподвижную балку или тележку крана, становясь ключевым силовым элементом грузоподъемной системы.

Конструктивные особенности и принцип работы

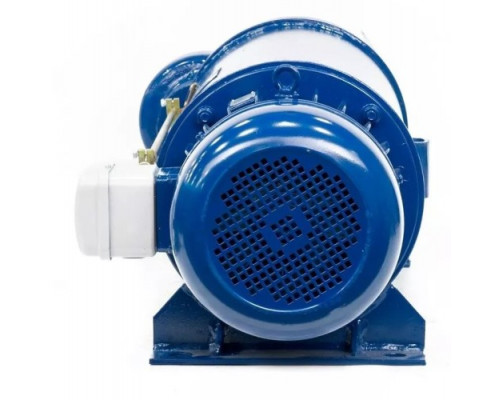

В основе тали лежит мощный электродвигатель с коническим ротором, который напрямую связан с редуктором. Такая конструкция обеспечивает высокий пусковой момент и плавный разгон под нагрузкой, что критически важно для точного позиционирования массивных заготовок, станков или контейнеров. Электромеханический тормоз, встроенный в двигатель, автоматически блокирует механизм при отключении питания, гарантируя удержание груза в подвешенном состоянии без самопроизвольного опускания.

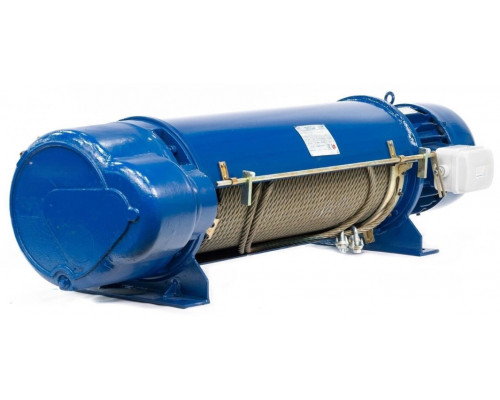

Использование стального каната (троса) диаметром 15 мм вместо цепи определяет её сферу применения. Канатная система лучше подходит для больших высот подъема (в данной модели — 12 метров) и обеспечивает более высокую скорость перемещения. Она менее чувствительна к ударным нагрузкам и угловым перекосам, характерным для работы с крупногабаритными объектами. Однако это требует регулярного контроля состояния троса на предмет износа и равномерной навивки на барабан.

Расшифровка ключевых технических параметров

Маркировка «4/2 г/п 10т в/п 12м» и электрические характеристики раскрывают эксплуатационные возможности модели:

• Грузоподъемность 10 тонн и работа через блок: Таль рассчитана на постоянную работу с номинальной нагрузкой в 10 000 кг. Указание «грузоподъемность через блок: 10 т» подтверждает, что устройство сохраняет полную мощность даже при использовании с полиспастными системами для увеличения высоты подъема или изменения направления тяги. Это важно для сложных конфигураций кранов.


• Высота подъема 12 метров: Полезная высота, на которую крюковая подвеска может поднять груз от верхнего крайнего положения до нижнего. Данный параметр позволяет работать в цехах с высокими потолками, обслуживать глубокие производственные колодцы или штабелировать крупногабаритные грузы.


• Скорость подъема 7 м/мин: Скорость постоянная, без регулировки (min/max значения равны). Для груза в 10 тонн это оптимальная скорость, обеспечивающая безопасное и контролируемое перемещение без раскачивания. Высокая скорость для такого веса была бы небезопасной и создавала бы чрезмерные динамические нагрузки на конструкцию.


• Мощность 13 кВт и напряжение 400 В: Таль требует подключения к трехфазной промышленной сети 400 В. Мощность двигателя в 13 кВт обеспечивает необходимую энергию для преодоления инерции многотонного груза и его плавного перемещения. Это подразумевает необходимость профессионального электромонтажа с соответствующими защитными автоматами и кабельной линией.


• Габаритный размер 1783 мм и вес 712 кг: Эти цифры обозначают строительную высоту тали — расстояние от оси крюка в верхнем положении до оси крюка в нижнем. Значительный собственный вес (более 700 кг) подчеркивает массивность и прочность конструкции, но также накладывает требования к несущей способности балки или крановой тележки, на которую она будет смонтирована.

Системы управления и безопасности

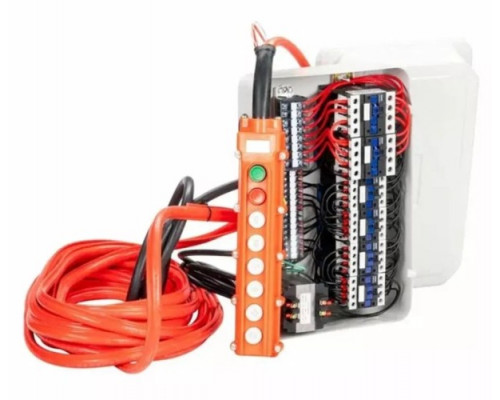

Управление осуществляется с подвесного пульта (кнопочного поста), соединенного с талью гибким кабелем. Это позволяет оператору управлять подъемом/опусканием, находясь в зоне с хорошим обзором, но на безопасном расстоянии от груза.

Безопасность эксплуатации обеспечивается двумя ключевыми элементами:

• Электронный ограничитель грузоподъемности (защита от перегруза): Датчик контролирует нагрузку и блокирует работу двигателя при попытке поднять груз, превышающий 10% от номинальной грузоподъемности, защищая механизм от поломок.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель подъема, когда крюковая подвеска приближается к верхнему критическому положению, предотвращая наматывание троса на барабан «до упора» и возможный обрыв.

Отсутствие в базовой комплектации нижнего концевого выключателя требует от оператора повышенного внимания при опускании груза.

Область применения и ограничения

Таль ESQ RWK 0165 оптимальна для выполнения однотипных, но тяжелых операций: погрузка-разгрузка металлопроката, перемещение станков, монтаж тяжелого оборудования, работа в литейных и сборочных цехах. Её стационарный вид означает, что для перемещения груза по горизонтали требуется внешняя система — либо ручная, либо электрическая тележка, на которую монтируется сама таль.

Критически важно учитывать условия эксплуатации. Модель предназначена для работы в закрытых промышленных помещениях при температуре от -20°C до +40°C. Она не является взрывозащищенной и не предназначена для работы в агрессивных химических средах, в зонах с высокой влажностью или запыленностью без дополнительного защитного кожуха. Режим работы — 40% от времени цикла (ПВ 40%), что типично для устройств такого класса: это означает периодическую работу с обязательными паузами для охлаждения двигателя.

Комплектация и монтаж

Устройство поставляется в собранном виде, готовом к установке. В комплектацию, как правило, входит сама таль, крюковая подвеска, подвесной пульт управления и комплект крепежа. Для ввода в эксплуатацию необходимо:

• Наличие подготовленной несущей конструкции (двутавровой балки или тележки крана) с соответствующим запасом прочности.


• Организация трехфазного электроснабжения 400В с защитной автоматикой.


• Выполнение квалифицированного монтажа, центровки и подключения, желательно силами специализированной организации.


• Регистрация тали в органах Ростехнадзора (как грузоподъемного механизма свыше 10 тонн), проведение пуско-наладочных работ и первичного технического освидетельствования.

Таким образом, ESQ RWK 0165 — это профессиональный, мощный и надежный инструмент для промышленного использования, чьи характеристики напрямую диктуют условия его монтажа, эксплуатации и обслуживания. Выбор этой модели оправдан там, где требуется регулярная работа с предельными нагрузками на большой высоте в условиях стационарно организованного рабочего места.
