Электрическая цепная таль с приводной тележкой для интенсивных работ
Модель TOR ТЭЦП (HHBD01-01T) — это передвижная электрическая таль, предназначенная для регулярного подъёма, точного позиционирования и горизонтального перемещения грузов в условиях цехов, складов, строительных площадок и логистических терминалов. Её ключевая особенность — интегрированная тележка с электроприводом, которая превращает устройство в полноценный мостовой кран для однопролётных систем. Это решение для задач, где требуется не просто поднять груз, но и оперативно переместить его вдоль рабочей зоны по подвесной двутавровой балке.
Конструкция и принцип работы

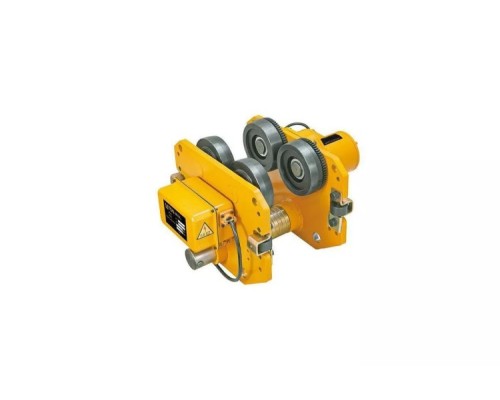

Оборудование состоит из двух основных узлов: собственно цепной тали и самоходной тележки. Таль закрепляется на тележке, которая, в свою очередь, устанавливается на нижний полок стандартной двутавровой балки. Управление подъёмом/опусканием и движением тележки осуществляется с подвесного пульта. Благодаря раздельным электроприводам для подъёма и передвижения, оператор может выполнять обе операции как последовательно, так и практически одновременно, что значительно ускоряет рабочий процесс. Компактность модели, несмотря на её мощность, достигается за счёт конструкции с убирающейся грузовой цепью.
Расшифровка ключевых параметров и их практическое значение
Номинальная грузоподъёмность в 1 тонну (1000 кг) указывает на максимальную массу полезного груза, который можно безопасно поднимать и перемещать. Этот параметр включает вес захватных приспособлений (крюк, стропы). Высота подъёма в 24 метра определяет максимальное расстояние от крюка в нижнем положении до крюка в верхнем положении. Важно, что длина грузовой цепи соответствует этой высоте, обеспечивая полный рабочий ход.
Напряжение питания 400 В, 50 Гц (трёхфазное) означает, что для подключения тали необходима промышленная сеть 380В. Это стандарт для мощного производственного оборудования. Мощность двигателя подъёма 750 Вт обеспечивает стабильную работу с номинальным грузом. Скорость подъёма постоянна и составляет 2.7 м/мин — это оптимальный баланс между производительностью и точностью позиционирования при работе с грузами в указанном весовом диапазоне.
Габаритная высота тали в 1030 мм — критический параметр при проектировании крановой системы. Он определяет минимальную высоту помещения от уровня головки рельса (верха балки) до нижней точки тали, необходимую для её монтажа. Вес оборудования в 199 кг требует использования надёжных несущих конструкций и предусматривает применение грузоподъёмных средств для её собственного монтажа.
Особенности совместимости и монтажа
Тележка тали рассчитана на монтаж на стандартную двутавровую балку. Ширина её полка должна находиться в диапазоне от 100 до 178 мм. Перед установкой необходимо убедиться, что балка, её крепления и опорные конструкции рассчитаны на суммарную динамическую нагрузку: вес тали (199 кг) + вес груза (до 1000 кг) + возможные ударные нагрузки. Монтаж и первичное подключение к трёхфазной сети должен выполнять квалифицированный персонал с учётом требований ПБ 10-382-00 (Правил устройства и безопасной эксплуатации грузоподъёмных кранов).
Инженерные решения, обеспечивающие надёжность и безопасность
- Литейно-цилиндрический редуктор: Корпус редуктора выполнен из чугуна, что обеспечивает высокую жёсткость, точное положение шестерён, эффективное гашение вибраций и отвод тепла. Это напрямую влияет на долговечность, снижение шума и стабильность работы под нагрузкой.
- Двойное торможение: Электромеханический тормоз на двигателе и дополнительный грузоупорный тормоз в редукторе гарантируют удержание груза в случае прекращения подачи питания и предотвращают самопроизвольное опускание.
- Ограничитель высоты подъёма (верхний конечный выключатель): Автоматически отключает двигатель подъёма при достижении крюковой подвеской верхнего предельного положения, предотвращая перехлёст цепи и аварийные ситуации.
- Защищённый пульт управления: Кабель пульта усилен несущим тросом, который принимает на себя механические нагрузки, защищая электрические жилы от обрыва и перетирания при активной эксплуатации.
- Система запасовки цепи: Конструкция позволяет цепи аккуратно укладываться в специальный контейнер, что исключает её запутывание и повышает безопасность на рабочем месте.
Эксплуатационные возможности и ограничения
Данная модель эффективна в средах, где требуется циклическая работа с грузами средней тяжести — перемещение станков, металлоконструкций, упакованной продукции, строительных материалов. Постоянная скорость подъёма делает её предсказуемой в управлении. Наличие приводной тележки кардинально расширяет зону обслуживания одной единицы оборудования.
К ограничениям можно отнести необходимость трёхфазного подключения, что делает её неприменимой в бытовых условиях или на объектах только с однофазной сетью. Работа на открытом воздухе возможна, но требует защиты электрооборудования от прямого воздействия атмосферных осадков. Модель не предназначена для взрывоопасных сред, для таких задач требуются специальное исполнение.
Комплектность и транспортировка
Оборудование поставляется в собранном виде, готовом к монтажу на балку. В базовую комплектацию входят: таль с электродвигателем, самоходная тележка, грузовая цепь длиной 24 м, крюковая подвеска, подвесной пульт управления. Для транспортировки и хранения устройство упаковано в жёсткую тару размером 520x650x300 мм с общим весом 106 кг. Указанный вес упаковки меньше веса самого изделия, что означает, что некоторые узлы могут быть частично разобраны или упакованы отдельно для оптимального размещения.
Характеристики
Габариты и вес
