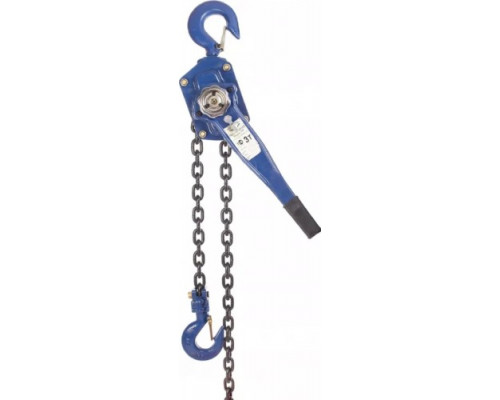

Таль рычажная TOR ТРР ручная 1049130

Автономный помощник для точного перемещения грузов

Рычажная таль TOR ТРР 1049130 — это полностью механический грузоподъемный инструмент, который превращает физическое усилие оператора в контролируемое вертикальное и горизонтальное перемещение предметов весом до 750 кг. Её ключевое отличие от электрических или стационарных моделей — полная независимость от источников энергии. Это решение для ситуаций, где важны мобильность, работа в стесненных условиях и пошаговый, сантиметровый контроль над положением груза.

Принцип действия и конструктивные особенности

Работа тали основана на надежном храповом механизме (тип HSH). Возвратно-поступательные движения рукоятки приводят в действие систему шестерен, которые перемещают грузовую цепь. Встроенный храповой тормоз автоматически блокирует механизм в любой точке траектории, обеспечивая безопасную фиксацию груза без усилия со стороны оператора. Для опускания используется цепь свободного хода: её нужно потянуть в сторону, плавно сбрасывая храповик. Такая конструкция не боится пыли, грязи и умеренной влажности, а её надежность не зависит от перепадов напряжения или длины кабеля.

Расшифровка технических параметров для практического применения

Цифры в характеристиках — это не просто технические данные, а четкие указания на возможности и ограничения инструмента. Их понимание помогает точно определить, подходит ли таль для ваших задач.

Грузоподъемность 0.75 т (750 кг): Этот параметр задает основную сферу использования. Таль рассчитана на работу с автомобильными двигателями и коробками передач, станками средней массы, металлоконструкциями, оборудованием для СТО, блоками при малогабаритном строительстве. Критически важно учитывать не только номинальный вес, но и правильную строповку, центр тяжести груза и состояние вспомогательной оснастки. Превышение лимита в 750 кг недопустимо и опасно.

Высота подъема 3 м и длина цепи 3.3 м: Полезный вертикальный ход составляет 3 метра. Этого достаточно, чтобы вынуть мотор из подкапотного пространства, поднять станок на верстак, загрузить тяжелое оборудование в кузов грузовика или выполнить монтажные работы на уровне человеческого роста. Общая длина цепи 3.3 метра учитывает не только подъем, но и участок для зацепа верхнего крюка за опорную балку или кронштейн.

Минимальное расстояние между крюками 320 мм: Один из самых важных размеров при планировании монтажа. Он обозначает минимальную высоту, необходимую для того, чтобы подвесить саму таль под несущей балкой. Если расстояние от балки до верхней точки поднимаемого объекта меньше 320 мм, установка будет невозможна. Этот параметр требует особого внимания при работе в помещениях с низкими потолками, в смотровых ямах или при подъеме грузов из узких проемов.

Диаметр цепи 6 мм и одна грузовая цепь: Цепь изготовлена из высокопрочной калиброванной стали. Диаметр 6 мм обеспечивает многократный запас прочности для заявленной нагрузки. Конструкция с одной грузовой цепью (без полиспаста) делает механизм проще, легче и снижает вероятность его заклинивания. Цепь устойчива к истиранию и деформациям в рамках штатной эксплуатации.

Длина рукоятки 290 мм: Рукоятка сформирована для эффективного приложения усилия. Её длины достаточно для создания комфортного рычага, но при этом она не мешает работе в ограниченном пространстве, позволяя оператору управлять процессом одной рукой.

Вес 9 кг: Относительно небольшая масса для инструмента такой грузоподъемности. Это обеспечивает хорошую мобильность: таль можно без особых трудностей переносить с места на место, перевозить в багажнике автомобиля для выездных работ.

Сценарии использования в различных областях

Рычажная таль TOR ТРР 1049130 находит применение там, где требуется локальное, точечное перемещение тяжестей без масштабных подъемных систем.

• Автосервис и гаражное хозяйство: Снятие и установка силовых агрегатов, КПП, редукторов, подъем кузовных панелей для ремонта. Незаменима при отсутствии стационарной кран-балки или для работ вне помещения.


• Склад и логистика: Точечная погрузка-разгрузка штучных тяжелых товаров (двигатели, станки, материалы), перестановка оборудования внутри складского помещения.


• Строительство и отделка: Подъем оконных и дверных блоков, мешков с цементными смесями, оборудования для кровельных или фасадных работ на уровень рабочей зоны.


• Производственные и ремонтные мастерские: Установка тяжелых заготовок на станины станков, перемещение готовой продукции, обслуживание и ремонт промышленного оборудования.


• Сельское хозяйство: Проведение ремонтных работ на технике в условиях полевой мастерской или гаража.

Важная функциональная возможность — организация горизонтального перемещения. Для этого таль необходимо подвесить на специальную ручную тележку, которая движется по подвесной двутавровой балке. Такая комбинация превращает устройство в мобильную кран-балку, способную обслуживать всю площадь цеха, гаража или склада.

Условия эксплуатации, ограничения и комплектность

Для долговечной и безопасной работы необходимо учитывать эксплуатационные особенности модели.

• Температурный режим: Рекомендованный диапазон эксплуатации — от -10°C до +50°C. При температурах ниже -10°C возможно загустение смазки в редукторе, что потребует приложения большего усилия для работы. Использование в агрессивных средах (солевые туманы, химические пары) требует более частого технического осмотра и обслуживания.


• Требования к опорной конструкции: Верхний крюк тали должен быть надежно зацеплен за балку, кронштейн или траверсу, рассчитанные на вес груза с минимальным коэффициентом запаса прочности 1.5. Запрещается подвешивать таль на временные, ненадежные или непредназначенные для этого конструкции.


• Физическое усилие оператора: Подъем груза, близкого к максимальному весу, на полную высоту в 3 метра требует приложения значительного ручного усилия. Для интенсивных, цикличных работ с подобными нагрузками следует рассматривать электрические тали. Рычажная модель оптимальна для периодических, не слишком частых операций.


• Комплектность и дополнительная оснастка: В стандартную поставку входит сама таль с цепью и двумя крюками, оснащенными предохранительными замками. Ручная тележка для перемещения по балке, стропы, траверсы и другое такелажное оборудование приобретаются отдельно, в зависимости от конкретных задач.


• Техническое обслуживание: Для поддержания работоспособности необходима периодическая очистка механизма от загрязнений, визуальный осмотр цепи, крюков и корпуса на предмет трещин, деформаций или чрезмерного износа. Трущиеся части механизма нуждаются в регулярной смазке в соответствии с руководством по эксплуатации.

Безопасность и соответствие стандартам

Конструкция тали изначально включает несколько уровней безопасности. Крюки изготовлены из кованой термообработанной стали и имеют предохранительные замки (язычки), предотвращающие случайное соскальзывание строп или такелажных приспособлений. Надежный храповой тормоз исключает самопроизвольное опускание груза. Прочная стальная цепь имеет высокий запас прочности на разрыв. Изделие соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», что подтверждает его пригодность для профессионального использования на территории стран ЕАЭС.
