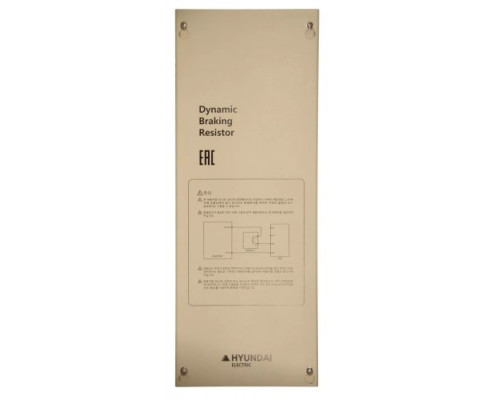

Тормозной резистор ESQ RB-00P6-100 600 Вт, 100 Ом

Назначение и принцип работы

Тормозной резистор ESQ RB-00P6-100 (артикул 08.03.000518) — это компонент силовой электрической цепи, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах с частотным регулированием приводов, при резком торможении электродвигателя, возникает рекуперация энергии, которая может вызвать перенапряжение в звене постоянного тока преобразователя. Данный резистор подключается к тормозному транзистору частотного преобразователя и обеспечивает безопасный «сброс» этой энергии, предотвращая аварийное отключение или повреждение оборудования.

Область применения и практические задачи

Модель RB-00P6-100 ориентирована на механизмы, где требуется быстрое замедление, точная остановка или удержание нагрузки. Основные сценарии использования:

• Грузоподъемное оборудование — тельферы, краны, лебедки. Резистор обеспечивает контролируемое торможение при опускании груза, предотвращая «раскрутку» двигателя.


• Инерционные механизмы — центрифуги, вентиляторы, шпиндели станков. Позволяет сократить время выбега при остановке массивных вращающихся частей.


• Линии с мгновенной остановкой — конвейеры, рольганги, упаковочные автоматы. Гарантирует фиксацию механизма в заданной позиции без проскальзывания.

Ключевые характеристики и их практический смысл

Параметры резистора напрямую определяют его совместимость с конкретным приводом и режимом работы:

• Мощность 0,6 кВт (600 Вт) — это номинальная рассеиваемая мощность. Она показывает, какое количество тепла резистор способен непрерывно отводить без перегрева. Для кратковременных циклов торможения (например, в тельферах) этого достаточно, но для длительного торможения с высокой частотой циклов (более 10–15 раз в минуту) потребуется модель с большей мощностью.


• Сопротивление 100 Ом — определяет ток торможения и момент замедления. Чем ниже сопротивление, тем интенсивнее торможение, но выше нагрузка на тормозной транзистор. 100 Ом — универсальное значение для приводов мощностью до 2–3 кВт. Важно: сопротивление должно соответствовать рекомендациям производителя частотного преобразователя, иначе возможен недобор тормозного момента или перегрузка транзистора.


• Производитель ESQ — компоненты этой марки отличаются стабильными параметрами и защитным алюминиевым корпусом, который эффективно отводит тепло. Резистор не имеет встроенной термозащиты — при монтаже в закрытом шкафу необходимо обеспечить вентиляцию или использовать внешнее термореле.

Конструктивные особенности и ограничения

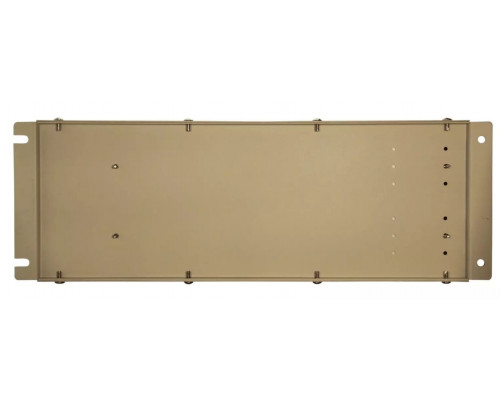

Резистор выполнен в вытянутом корпусе (310×64×30 мм, вес 1,8 кг), что упрощает его крепление на DIN-рейку или монтажную панель. Основные нюансы эксплуатации:

• Тепловыделение — при активном торможении корпус может нагреваться до 200–250 °C. Устанавливайте резистор на негорючие поверхности и соблюдайте минимальные расстояния до соседних компонентов (не менее 50 мм с каждой стороны).


• Подключение — используйте клеммы, рассчитанные на сечение провода до 4 мм². Полярность не важна, так как резистор работает в цепи постоянного тока. Обязательно заземлите корпус через болт заземления.


• Ограничения — модель не предназначена для работы в агрессивных средах (высокая влажность, химические испарения) без дополнительной герметизации. При параллельном соединении нескольких резисторов для увеличения мощности общее сопротивление уменьшается — это требует пересчета.

На что обратить внимание при выборе

Перед приобретением RB-00P6-100 проверьте соответствие следующим условиям:

• Сопротивление резистора (100 Ом) должно быть равно или быть меньше сопротивления, указанного в документации на ваш частотный преобразователь. Если резистор с большим сопротивлением — торможение будет слабее.


• Мощность 600 Вт — это номинал для режима S1 (непрерывная работа). Для повторно-кратковременного режима (S3) с паузами допускается кратковременная перегрузка до 1,5–2 раз от номинала (например, до 1,2 кВт в течение 5–10 секунд).


• Убедитесь, что тормозной транзистор вашего преобразователя рассчитан на ток, который возникает при 100 Ом (ориентировочно 2,5–3 А при напряжении звена постоянного тока 300–400 В).
