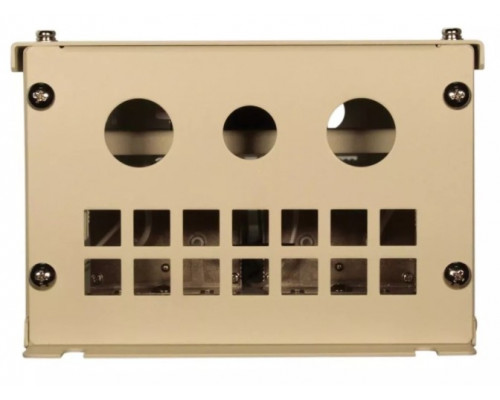

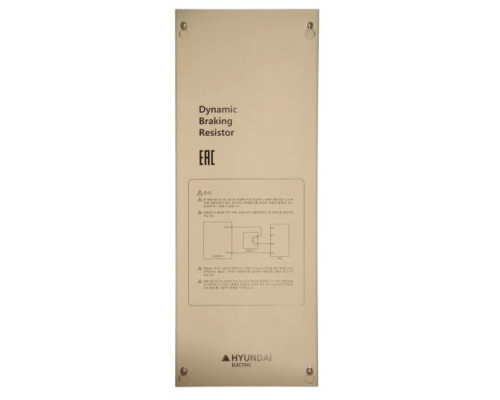

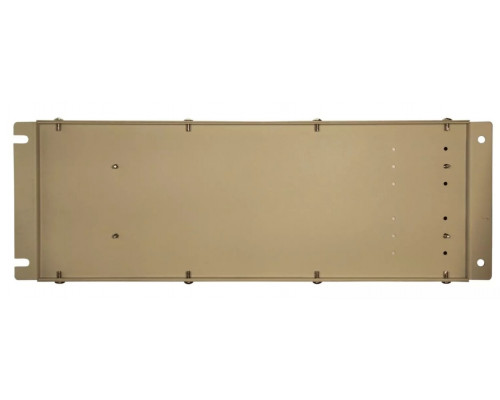

Тормозной резистор ESQ RB-03P3-HD-50 3300 Вт, 50 Ом

Назначение и принцип работы

Тормозной резистор ESQ RB-03P3-HD-50 — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах с частотным регулированием электропривода при резком торможении или замедлении нагрузки (например, грузоподъемных механизмов, центрифуг, конвейеров) двигатель переходит в генераторный режим, вырабатывая избыточное напряжение на звене постоянного тока преобразователя частоты. Если эту энергию не рассеять, напряжение превысит допустимые значения, что приведет к аварийному отключению или выходу инвертора из строя. Резистор подключается к специальным клеммам преобразователя частоты через тормозной транзисторный модуль (встроенный или внешний) и автоматически включается при превышении порогового напряжения, обеспечивая контролируемый сброс энергии.

Ключевые параметры и их практический смысл

Модель RB-03P3-HD-50 имеет мощность 3,3 кВт и сопротивление 50 Ом. Эти характеристики определяют ее применимость в конкретных задачах:

• Мощность 3,3 кВт (3300 Вт) — указывает на способность резистора длительно рассеивать тепловую энергию без перегрева. Это значение соответствует пиковым нагрузкам при торможении механизмов с инерционными массами, такими как подъемные краны, лифты, экструдеры или крупные вентиляторы. Для кратковременных циклов торможения (например, в металлообрабатывающих станках) резистор может выдерживать кратковременные перегрузки в 3-5 раз выше номинала в течение нескольких секунд, что расширяет его возможности.


• Сопротивление 50 Ом — определяет ток, который будет протекать через резистор при заданном напряжении на звене постоянного тока (обычно 560-800 В для трехфазных преобразователей частоты). Оптимальное сопротивление подбирается под конкретный инвертор: слишком низкое значение вызовет перегрузку по току, слишком высокое — недостаточный тормозной момент. 50 Ом — универсальное значение для большинства преобразователей частоты мощностью до 3-5 кВт, работающих от трехфазной сети 380 В.

Конструктивные особенности и эксплуатация

Резистор выполнен в корпусе с принудительным воздушным охлаждением (наличие вентилятора или ребер радиатора предполагается конструкцией серии HD). Это позволяет эксплуатировать его в условиях ограниченной естественной конвекции, например, в закрытых шкафах управления. Однако при установке необходимо обеспечить свободный доступ воздуха к вентиляционным отверстиям и избегать близкого расположения к термочувствительным элементам. Рабочая температура корпуса в процессе торможения может достигать 150-200 °C, поэтому требуется соблюдение безопасных расстояний до соседних компонентов и кабельных трасс. Резистор не имеет встроенной защиты от перегрева — контроль температуры обычно возлагается на преобразователь частоты или внешнее реле.

Совместимость и ограничения

Модель RB-03P3-HD-50 предназначена для работы с преобразователями частоты, поддерживающими внешние тормозные резисторы (наличие клемм BRK/B+ и B- или аналогичных). Перед подключением необходимо убедиться, что тормозной транзисторный модуль инвертора рассчитан на ток, соответствующий сопротивлению 50 Ом при максимальном напряжении звена постоянного тока. Для трехфазных сетей 380 В пиковый ток составит примерно 11-16 А (в зависимости от напряжения), что должно быть в пределах допустимых значений для транзистора. Резистор не подходит для систем с постоянным током нагрузки (например, для торможения двигателей постоянного тока) — он рассчитан исключительно на импульсный режим работы с частотными преобразователями. Вес 131,6 кг указывает на массивный корпус с толстостенными резистивными элементами, что требует надежного крепления на несущие конструкции.

Рекомендации по выбору

При подборе тормозного резистора для конкретного механизма следует учитывать не только мощность и сопротивление, но и характер нагрузки: частоту циклов торможения, длительность каждого торможения, общую инерцию системы. Для механизмов с редкими и короткими торможениями (например, подъемные краны) резистор мощностью 3,3 кВт может быть избыточным, но для частых циклов (например, в упаковочных линиях) его запас по мощности будет оправдан. Если преобразователь частоты имеет встроенный тормозной транзистор, проверьте его максимальный ток — для 50 Ом при 800 В это 16 А, что соответствует большинству моделей мощностью до 5,5 кВт. При отсутствии встроенного транзистора потребуется внешний тормозной модуль, совместимый по напряжению и току.
