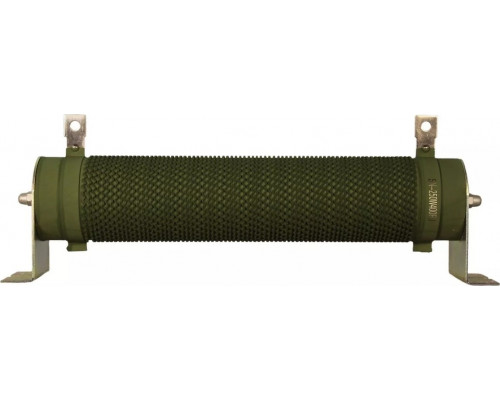

Тормозной резистор ESQ SN-10000W17RJ 10000 Вт, 17 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-10000W17RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепло. В системах электропривода переменного тока, оснащённых преобразователями частоты, при резком замедлении или остановке двигателя возникает рекуперация энергии. Если сеть не способна её принять, напряжение на звене постоянного тока инвертора растёт, что может привести к аварии. Данный резистор подключается через тормозной транзистор и обеспечивает безопасный «сброс» этой энергии, защищая преобразователь и поддерживая стабильность работы привода.

Практический смысл характеристик

Модель рассчитана на номинальную мощность 1 кВт (1000 Вт) и сопротивление 17 Ом. Эти параметры определяют, какую энергию резистор способен рассеивать непрерывно и с какой скоростью он будет разряжать звено постоянного тока. Сопротивление 17 Ом — относительно низкое значение, что позволяет пропускать большой ток при умеренном напряжении (например, при 400 В постоянного тока ток составит около 23,5 А). Это делает модель подходящей для приводов с высокой динамикой торможения, где требуется быстро снять энергию с двигателя.

Важно учитывать, что указанная мощность 1 кВт — это длительная (номинальная) нагрузка. В режиме интенсивного торможения (например, при частых пусках-остановках или работе с большими инерционными массами) резистор способен кратковременно выдерживать пиковые перегрузки в несколько раз выше номинала. Однако для корректного выбора необходимо сопоставить среднюю мощность торможения за цикл с возможностями резистора — если средняя нагрузка превысит 1 кВт, потребуется модель с большей мощностью рассеивания.

Область применения

Резистор ESQ SN-10000W17RJ ориентирован на использование в промышленных механизмах, где требуется контролируемое замедление или мгновенная остановка. Основные сценарии:

• Грузоподъёмное оборудование — краны, тельферы, лебёдки. При опускании груза двигатель переходит в генераторный режим, и резистор предотвращает разнос привода.


• Инерционные механизмы — центрифуги, вентиляторы, шлифовальные круги. Большая масса ротора требует эффективного торможения для сокращения времени цикла.


• Высокоточные остановки — конвейерные линии, позиционеры, упаковочные автоматы. Быстрая и предсказуемая остановка без выбега критична для синхронизации процессов.

Модель подходит для приводов с напряжением звена постоянного тока до 800 В (типовые значения для сетей 380–480 В).

Особенности конструкции и эксплуатации

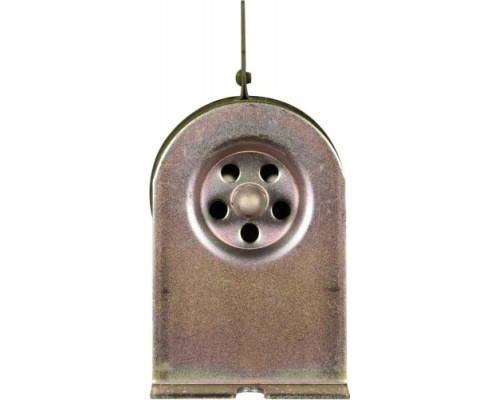

Резистор выполнен в корпусе из перфорированного металла, что обеспечивает естественное воздушное охлаждение. Габариты упаковки (150×260×660 мм) и вес 14,6 кг указывают на массивный алюминиевый или стальной корпус, способный аккумулировать тепло при пиковых нагрузках. При монтаже необходимо обеспечить свободный приток воздуха и избегать установки в закрытых шкафах без вентиляции — длительная работа на пределе мощности может привести к перегреву.

Обратите внимание: резистор не имеет встроенной защиты от перегрева. В схеме управления обязательно должен быть предусмотрен контроль температуры (например, через термистор или реле перегрузки) или использоваться термостат для отключения при превышении допустимой температуры. Также требуется правильный выбор сечения подводящих проводов — для тока до 25 А рекомендуется сечение не менее 4 мм².

Рекомендации по выбору

Перед покупкой убедитесь, что сопротивление 17 Ом совместимо с вашим преобразователем частоты. Большинство современных инверторов имеют таблицы рекомендуемых тормозных резисторов для каждой модели — отклонение от номинала более чем на ±10% может снизить эффективность торможения или вызвать перегрузку транзистора. Если в вашем механизме цикл торможения длится более 10–15 секунд подряд или частота циклов высокая (более 5–10 раз в минуту), стоит рассмотреть резистор с большей мощностью рассеивания или принудительным охлаждением.
