Указатель низкого напряжения Антиток ПИН 50-1000В с функцией фазировки до 1 кВ 157719

Двухполюсной указатель напряжения ПИН 50-1000В с фазировкой (157719)

Указатель низкого напряжения ПИН 50-1000В от производителя АНТИТОК — это контактный двухполюсной прибор для проверки наличия или отсутствия напряжения в электроустановках постоянного и переменного тока. Модель 157719 рассчитана на работу в цепях напряжением до 1000 В и дополнительно оснащена функцией фазировки, что расширяет её применение при работах с трехфазными сетями до 1 кВ. Устройство предназначено для профессионального использования электромонтерами, энергетиками и специалистами по обслуживанию электрооборудования.

Назначение и область применения

Основная задача указателя — оперативное определение напряжения на токоведущих частях. Прибор позволяет проверять как наличие потенциала между двумя фазами, так и между фазой и заземленными элементами. Благодаря функции фазировки, модель подходит для идентификации одноименных фаз при параллельной работе трансформаторов или синхронизации генераторов. Диапазон рабочих напряжений от 50 В до 1000 В делает его универсальным для низковольтных сетей — от бытовых щитков до промышленных распределительных устройств.

Конструктивные особенности и принцип работы

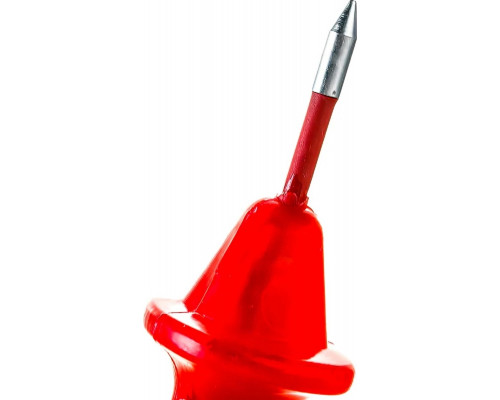

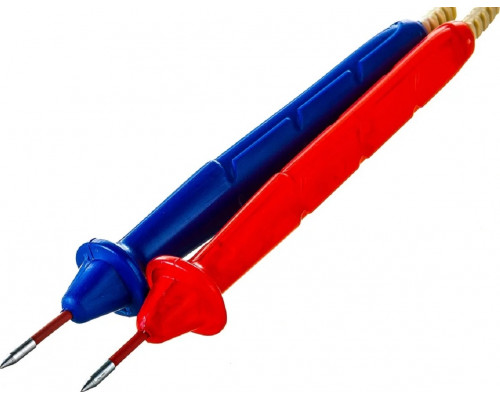

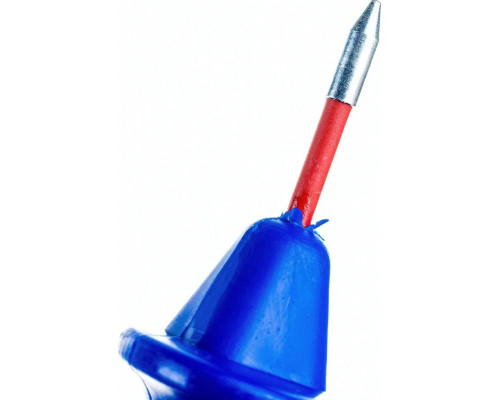

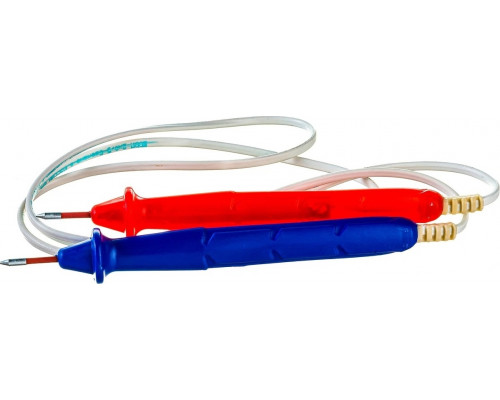

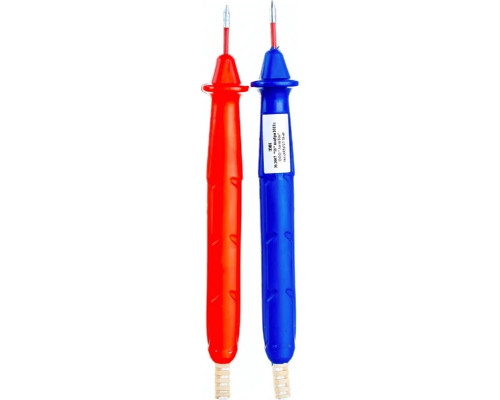

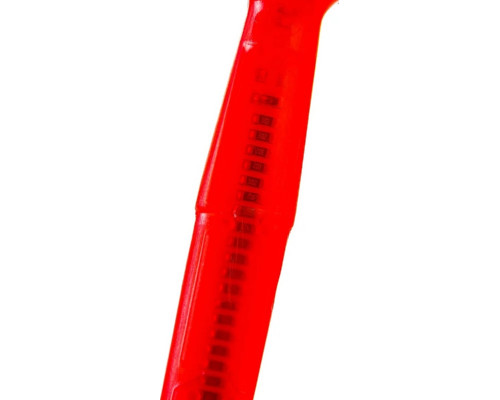

Указатель состоит из двух изолированных корпусов, соединенных гибким проводом длиной 1,1 метра. В местах ввода провода в корпуса предусмотрено утолщение изоляции — это снижает риск повреждения в зоне изгиба при активной эксплуатации. Каждый корпус оснащен контактом-наконечником длиной 7 мм, который непосредственно касается токоведущих частей. Индикация напряжения осуществляется с помощью светодиодов — они загораются при наличии потенциала, обеспечивая четкую визуальную обратную связь. Функция фазировки реализована за счет встроенной схемы, позволяющей сравнивать фазы двух цепей.

Практические возможности и ограничения

Прибор предназначен для контактного метода проверки, то есть требует непосредственного прикосновения к неизолированным участкам проводников. Это накладывает обязательное требование использования средств индивидуальной защиты (диэлектрические перчатки, ковры) при работе. Длина контактов-наконечников (7 мм) достаточна для большинства стандартных клемм и шин, но может быть недостаточной для глубоко утопленных контактов — это стоит учитывать при проверке специфического оборудования. Соединительный провод длиной 1,1 метра обеспечивает удобство работы с удаленными точками, но не предназначен для растягивания или натяжения.

На что обратить внимание при выборе

• Диапазон напряжений: модель работает от 50 В, поэтому не подходит для проверки цепей сверхнизкого напряжения (до 50 В) — для таких задач требуется другой тип указателя.


• Функция фазировки: доступна только для цепей до 1000 В, что указано в маркировке. При использовании в сетях выше этого предела прибор может выйти из строя.


• Тип индикации: только светодиодная (визуальная), без звукового сигнала. Это важно в условиях плохой освещенности или шума — потребуется дополнительное внимание к показаниям.


• Конструкция корпусов: выполнены из электроизоляционного материала, но не указана степень защиты от пыли и влаги. Для работы в сырых помещениях или на открытом воздухе рекомендуется проверять целостность изоляции перед каждым использованием.


• Комплектация: в поставку входит только сам указатель. Уточните наличие чехла или сумки для хранения отдельно, если планируется частая транспортировка.

Особенности эксплуатации

Перед началом работ необходимо проверить исправность прибора на заведомо известном источнике напряжения (например, на розетке 220 В). При фазировке следует строго соблюдать порядок подключения: сначала один контакт к проверяемой фазе, затем второй — к другой. Не допускается использование указателя при поврежденной изоляции корпусов или соединительного провода. После завершения измерений прибор следует хранить в сухом месте, избегая механических ударов и воздействия агрессивных сред.
