Указатель высокого напряжения Антиток УВНУ-6-35 ДК комбинированный 6-35 кВ

Назначение и область применения

Указатель высокого напряжения УВНУ-6-35 ДК (модель 157683) — это специализированное устройство для проверки наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока промышленной частоты. Рабочий диапазон охватывает классы напряжения от 6 до 35 кВ включительно, что делает его пригодным для обслуживания воздушных линий электропередачи, распределительных устройств и подстанций. Прибор выполнен по однополюсной схеме и предназначен для профессионального применения при эксплуатационных проверках, ремонтных работах и техническом обслуживании электрооборудования.

Конструктивные особенности и принцип работы

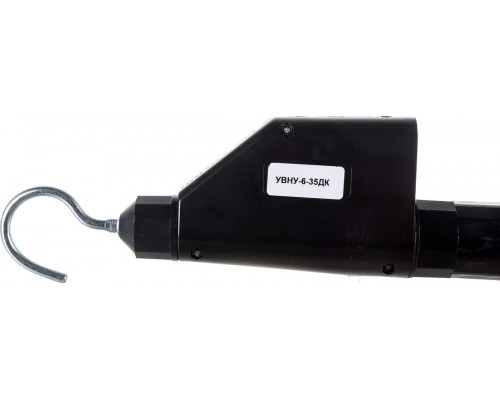

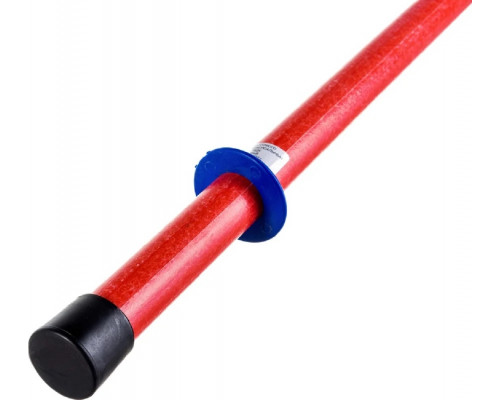

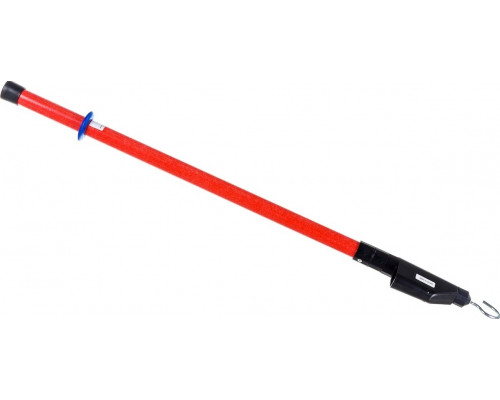

Указатель состоит из рабочей части с чувствительным элементом, индикаторного блока, изолирующей штанги и рукоятки. Общая длина устройства составляет 900 мм, длина рукоятки — 155 мм, что обеспечивает достаточное удаление оператора от контролируемых частей при работе в электроустановках до 35 кВ. Корпус рабочей части выполнен из электроизоляционного материала с устойчивыми диэлектрическими характеристиками, а изолирующая часть изготовлена из стеклопластика собственного производства производителя. Стопорное кольцо из жесткого диэлектрика надежно разделяет изолирующую часть и рукоятку, исключая случайное смещение элементов в процессе работы. На конце рукоятки предусмотрена жесткая заглушка, защищающая внутреннюю полость от пыли и влаги.

Комбинированный метод индикации и контроля

Модель УВНУ-6-35 ДК поддерживает два способа определения напряжения: контактный и бесконтактный. При контактном методе используется электрод-наконечник для непосредственного прикосновения к токоведущим частям. Бесконтактный режим позволяет выявлять наличие опасного напряжения на расстоянии, что полезно для предварительной оценки ситуации или при невозможности прямого контакта. Индикация реализована тремя способами: яркая световая сигнализация, импульсная индикация и прерывистый звуковой сигнал. Такое сочетание повышает надежность восприятия информации оператором в условиях плохой освещенности или высокого уровня шума на объекте.

Функция самопроверки и практические возможности

Указатель оснащен встроенной функцией самопроверки, которая активируется нажатием кнопки на корпусе. Это позволяет оперативно убедиться в работоспособности прибора перед началом измерений, не прибегая к дополнительному оборудованию. Самопроверка является важным элементом безопасности, так как снижает риск использования неисправного устройства. При работе следует учитывать, что указатель предназначен только для переменного тока промышленной частоты и не пригоден для проверки цепей постоянного тока или иных частот. Также необходимо помнить, что бесконтактный метод дает качественную оценку наличия напряжения и не заменяет контактную проверку при точных измерениях.

Что важно знать при выборе

При подборе указателя для конкретных задач стоит обратить внимание на класс напряжения: модель рассчитана на диапазон 6–35 кВ, что покрывает большинство распределительных сетей среднего напряжения. Длина изолирующей части и общая длина устройства соответствуют требованиям безопасности для работы в установках до 35 кВ. Комбинированный метод индикации (контактный и бесконтактный) расширяет сценарии использования, позволяя проводить как точные проверки, так и быстрые осмотры без контакта. Устройство поставляется в упаковке с габаритами 4500x200x200 мм и весом 0,45 кг, что облегчает его транспортировку и хранение. При выборе важно убедиться, что прибор соответствует условиям эксплуатации на конкретном объекте, включая требования к диэлектрическим испытаниям и периодичности поверки.
