Назначение и область применения
Указатель высокого напряжения УВНУ.ФБ-10 Д от производителя АНТИТОК — это однополюсное устройство контактного типа, предназначенное для работы в электроустановках переменного тока с номинальным напряжением до 10 кВ включительно. Модель решает две ключевые задачи: проверку наличия или отсутствия напряжения на токоведущих частях (воздушные линии, распределительные устройства) и фазировку кабельных линий и силовых трансформаторов. Фазировка позволяет определить порядок чередования фаз и правильность подключения оборудования, что критически важно при вводе в эксплуатацию новых участков сети или после ремонтных работ.
Конструкция и принцип работы

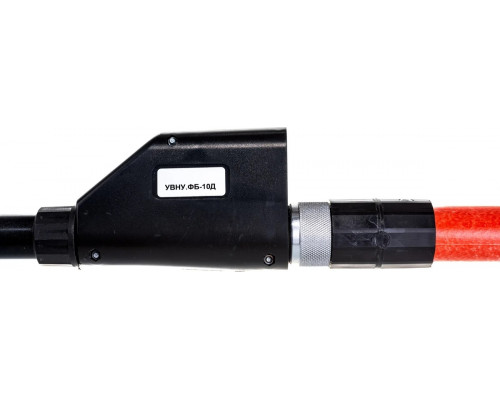

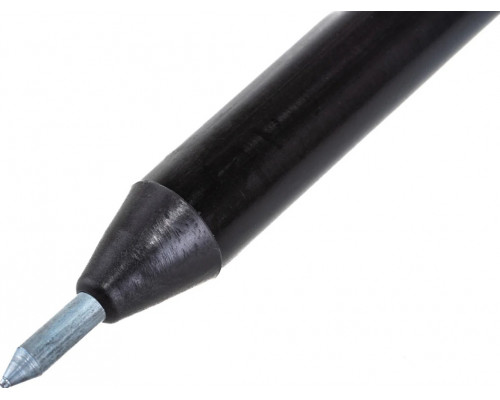

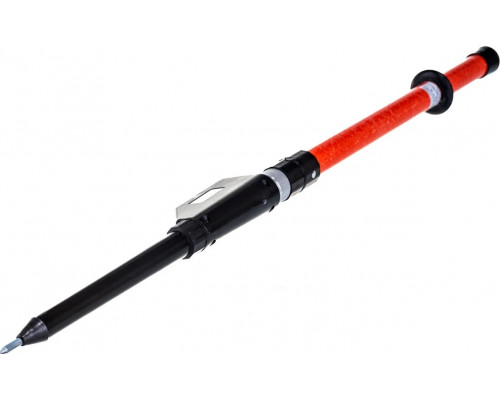

Указатель выполнен по классической схеме: рабочая часть с электродом-наконечником, индикаторный блок, изолирующая часть и рукоятка. Определение напряжения — контактное, то есть для получения результата необходимо непосредственно коснуться наконечником контролируемой токоведущей части. Это обеспечивает однозначный результат в условиях, где бесконтактные методы могут давать ложные срабатывания из-за наводок или помех.
Индикация реализована тремя способами одновременно: световая (яркая вспышка), импульсная (прерывистый сигнал) и звуковая. Такое сочетание повышает надежность восприятия информации оператором — пропустить сигнал сложно даже при ярком солнечном свете или в шумной среде. Важно: звуковая индикация является прерывистой, что позволяет отличить рабочий сигнал от фоновых шумов.
Особенности эксплуатации и безопасности

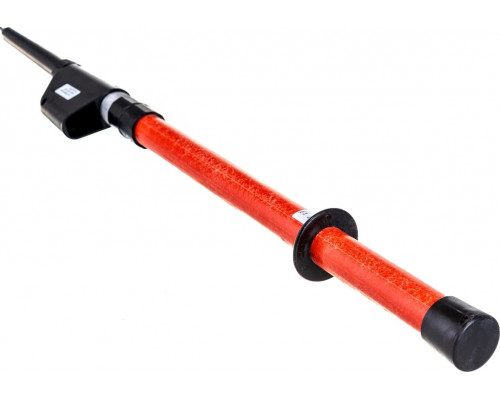

Общая длина указателя составляет 830 мм, из которых 155 мм приходится на рукоятку. Это обеспечивает достаточное расстояние от руки оператора до токоведущих частей для безопасной работы в сетях 10 кВ. Изолирующая часть и рукоятка выполнены как единое целое из стеклопластика собственного производства АНТИТОК — материал обладает стабильными диэлектрическими свойствами и устойчив к внешним воздействиям. Стопорное кольцо из жесткого диэлектрика надежно разделяет рабочую и изолирующую зоны, исключая случайное смещение границы при работе. На конце рукоятки предусмотрена заглушка, защищающая внутреннюю полость от пыли и влаги.
Корпус рабочей части выполнен из электроизоляционного материала с устойчивыми диэлектрическими характеристиками, что исключает пробой при случайном касании корпуса под напряжением. Для предварительной проверки исправности устройства перед началом работ предусмотрена функция самопроверки — она активируется нажатием кнопки на корпусе. Это обязательная процедура перед каждым использованием, так как она подтверждает работоспособность индикации и целостность цепей.
Практические ограничения и рекомендации
Указатель рассчитан исключительно на переменный ток промышленной частоты (50 Гц). Применение для проверки цепей постоянного тока или других частот не допускается. Модель является однополюсной, то есть для работы требуется контакт только с одной фазой (вторая точка — земля или корпус установки). Фазировка выполняется по двухпроводной схеме с использованием двух одинаковых указателей (второй приобретается отдельно). При выборе стоит учитывать, что длина изолирующей части (830 мм общая) подходит для работы в распределительных устройствах и на воздушных линиях до 10 кВ, но для более высоких классов напряжения требуется другой инструмент. Упаковочные размеры (500x100x100 мм, вес 0,5 кг) делают устройство удобным для переноски и хранения в стандартном инструментальном ящике.
Характеристики
Габариты и вес
