Указатель высокого напряжения Антиток УВН-35 Д до 35 кВ 413799

Назначение и область применения

Указатель высокого напряжения УВН-35 Д (производства «АНТИТОК») — это однополюсное контактное устройство, предназначенное для проверки наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока промышленной частоты. Модель рассчитана на работу в сетях с номинальным напряжением до 35 кВ включительно. Основная задача прибора — обеспечить безопасность персонала при обслуживании воздушных линий электропередачи, распределительных устройств и подстанций. Указатель применяется перед началом ремонтных или профилактических работ для подтверждения того, что оборудование обесточено, а также для оперативного контроля состояния цепей.

Конструкция и принцип работы

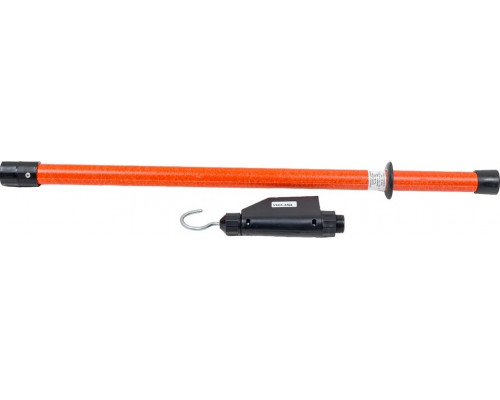

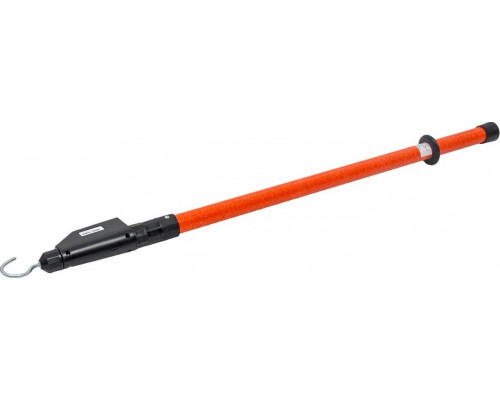

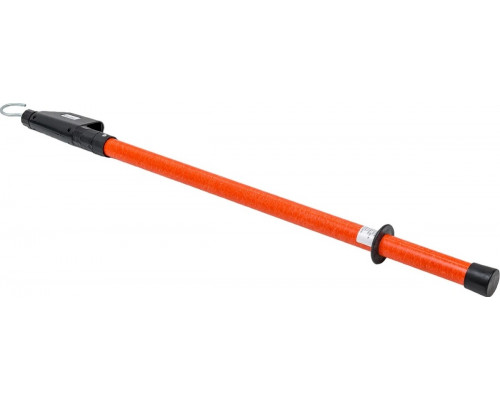

УВН-35 Д состоит из трёх функциональных частей: рабочей (с контактным электродом-наконечником), изолирующей и рукоятки. Изолирующая часть и рукоятка выполнены как единое целое из стеклопластика собственного производства «АНТИТОК» — это обеспечивает высокую механическую прочность и стабильные диэлектрические свойства. Разделение между изолирующей частью и рукояткой обозначено стопорным кольцом из жёсткого диэлектрика, которое плотно зафиксировано и не смещается при эксплуатации. На конце рукоятки установлена жесткая заглушка, защищающая внутреннюю полость от пыли и влаги.

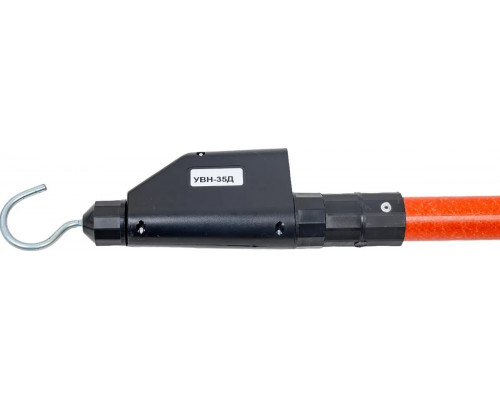

Рабочая часть содержит элементы, реагирующие на электрическое поле. Индикация — световая: при контакте наконечника с токоведущей частью, находящейся под напряжением, загорается сигнальный элемент. Способ измерения — контактный, то есть для получения достоверного результата необходимо непосредственное прикосновение электрода к контролируемой точке. Это исключает ложные срабатывания от наведённых полей, характерные для бесконтактных методов, и повышает надёжность проверки.

Практические возможности и особенности эксплуатации

• Функция самопроверки: перед началом работы можно проверить исправность указателя нажатием кнопки — это обязательная процедура, позволяющая убедиться, что индикатор и цепь работоспособны.


• Яркая световая индикация: сигнал хорошо виден даже при дневном освещении, что важно при работе на открытом воздухе или в условиях плохой освещённости.


• Габариты и вес: общая длина 900 мм, длина рукоятки 155 мм, вес 0,45 кг. Указатель компактен и удобен для переноски, но при этом обеспечивает достаточное удаление оператора от токоведущих частей (изолирующая часть длиной 745 мм).


• Материалы: корпус рабочей части выполнен из электроизоляционного материала с устойчивыми диэлектрическими характеристиками, что гарантирует безопасность при контакте с цепями 35 кВ.

Ограничения и важные замечания

УВН-35 Д предназначен исключительно для переменного тока промышленной частоты (50 Гц). Не допускается использование прибора в цепях постоянного тока или на частотах, отличных от номинальной. Указатель не определяет величину напряжения — он лишь сигнализирует о его наличии или отсутствии. Перед каждым применением необходимо проводить внешний осмотр изолирующей части на предмет трещин, сколов и загрязнений, а также выполнять самопроверку. Прибор не является измерительным устройством и не заменяет вольтметр или мультиметр. Для работы с указателем требуется допуск к эксплуатации электроустановок напряжением выше 1000 В и использование дополнительных средств защиты (диэлектрические перчатки, боты, ковры).

Что важно учесть при выборе

Модель УВН-35 Д ориентирована на сети 35 кВ — это конкретный класс напряжения, и применение указателя в цепях с меньшим или большим номиналом может привести к некорректной работе или повреждению прибора. Если в вашем хозяйстве используются разные классы напряжения (например, 6, 10 или 110 кВ), потребуются отдельные указатели или универсальные модели с переключаемыми диапазонами. Обратите внимание на длину изолирующей части: 745 мм (900 мм общая минус 155 мм рукоятка) — это минимальное расстояние, обеспечивающее безопасность для 35 кВ. При работе в стеснённых условиях или на высоте этот параметр может быть критичным. Упаковка (800x100x100 мм) удобна для хранения, но сам прибор не имеет чехла или футляра в базовой комплектации — это стоит предусмотреть для защиты от механических повреждений и загрязнений при транспортировке.
