Указатель высокого напряжения Антиток УВН-10 Д до 10 кВ

Назначение и принцип работы

Указатель высокого напряжения Антиток УВН-10 Д предназначен для контактной проверки наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока промышленной частоты до 10 кВ включительно. Модель ориентирована на работу с воздушными линиями электропередачи и распределительными устройствами. Определение напряжения происходит только при непосредственном контакте электрода-наконечника с контролируемой частью — это исключает ложные срабатывания от наведенных полей, но требует физического доступа к проводнику.

Конструктивные особенности и материалы

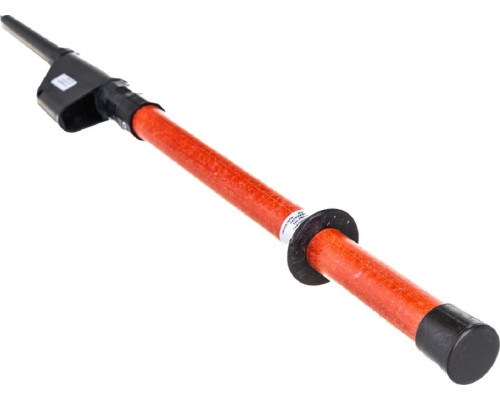

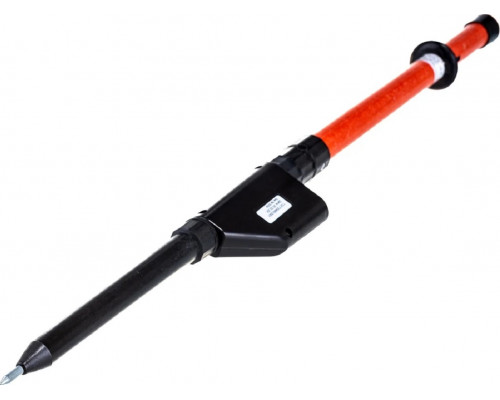

УВН-10 Д состоит из рабочей части с индикатором, изолирующей части и рукоятки, выполненной как единое целое с изолятором. Изолирующая часть изготовлена из стеклопластика собственного производства АНТИТОК — это обеспечивает стабильные диэлектрические свойства и механическую прочность. Стопорное кольцо из жесткого диэлектрика плотно зафиксировано на границе изолирующей части и рукоятки, предотвращая случайное смещение руки оператора в опасную зону. На конце рукоятки установлена жесткая заглушка, защищающая внутреннюю полость от пыли и влаги.

Индикация и самопроверка

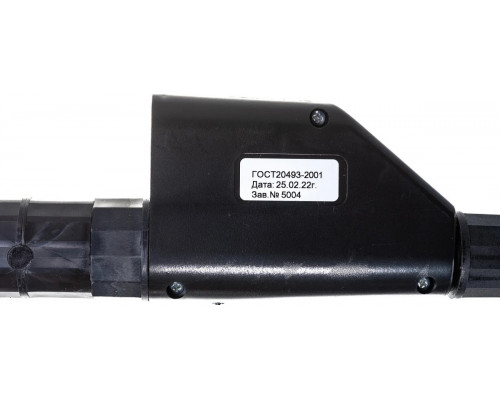

Тип индикации — световая. При наличии напряжения на контролируемой части загорается яркий сигнал, что позволяет оператору визуально подтвердить опасный потенциал даже в условиях плохой освещенности. Важная особенность модели — встроенная функция самопроверки. Для контроля исправности указателя перед началом работы достаточно нажать кнопку на корпусе: если индикатор срабатывает, прибор готов к использованию. Это исключает необходимость дополнительного тестового оборудования и повышает безопасность эксплуатации.

Габариты и удобство работы

Общая длина указателя составляет 830 мм, из которых 155 мм приходится на рукоятку. Такая длина изолирующей части (675 мм) достаточна для безопасной работы в установках до 10 кВ при соблюдении правил техники безопасности. Компактные размеры и вес 0,35 кг делают прибор удобным для переноски и работы на высоте. Упаковочные габариты (500x100x100 мм) позволяют хранить указатель в стандартном инструментальном ящике или сумке.

Практические ограничения и рекомендации

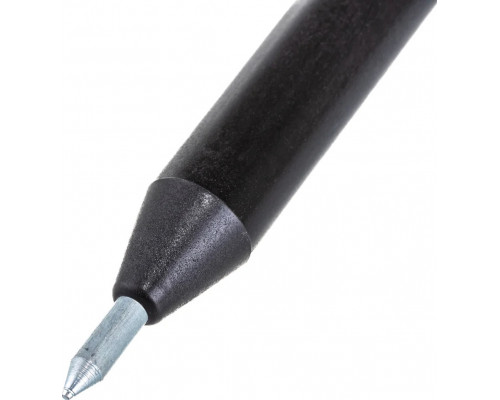

При выборе модели учитывайте, что УВН-10 Д предназначен исключительно для контактного метода измерения — он не реагирует на напряжение бесконтактно. Указатель рассчитан на переменный ток промышленной частоты и не пригоден для проверки цепей постоянного тока или высокочастотных установок. Рабочая часть имеет электрод-наконечник для непосредственного контакта, поэтому для работы с закрытыми токоведущими частями (например, в ячейках КРУ) потребуется обеспечить доступ к проводнику. Корпус рабочей части выполнен из электроизоляционного материала с устойчивыми диэлектрическими характеристиками, что дополнительно повышает безопасность при случайном касании.
