Указатель низкого напряжения Антиток УНН-1Д 40-1000В

Назначение и область применения

Указатель низкого напряжения Антиток УНН-1Д 157697 — это двухполюсное контактное устройство, предназначенное для проверки наличия или отсутствия напряжения в электрических цепях до 1000 В. Модель работает как с сетями переменного, так и постоянного тока, что делает её универсальным инструментом для электромонтажников, обслуживающего персонала и специалистов по ремонту электрооборудования. УНН-1Д позволяет быстро оценить состояние цепи без использования сложных измерительных приборов, что особенно важно при первичной диагностике или проверке безопасности перед началом работ.

Конструкция и принцип работы

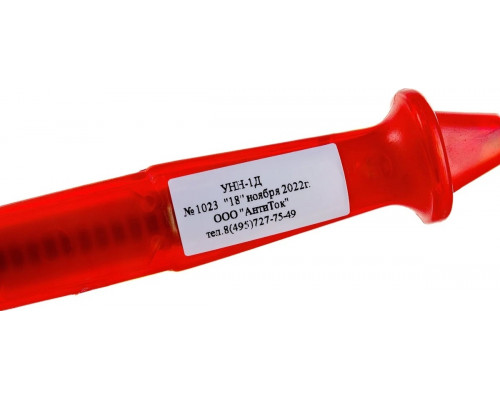

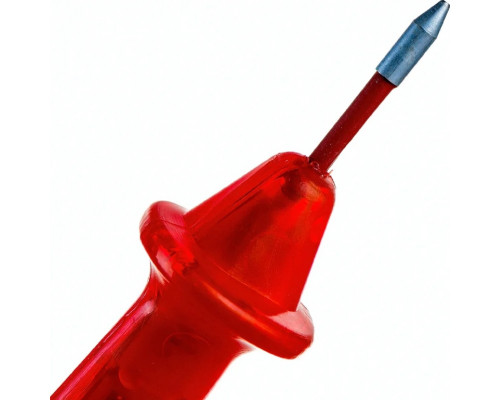

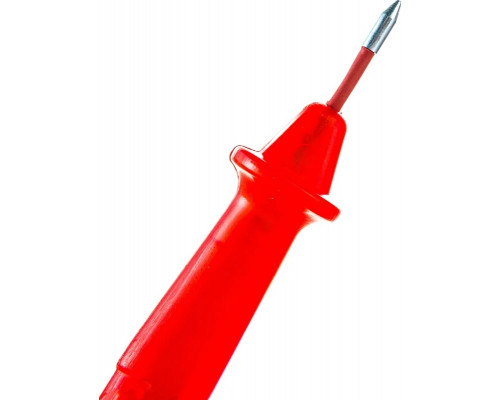

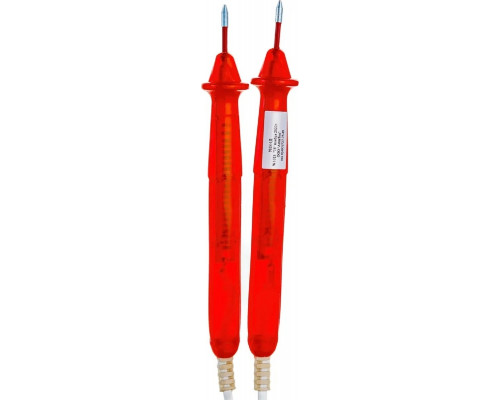

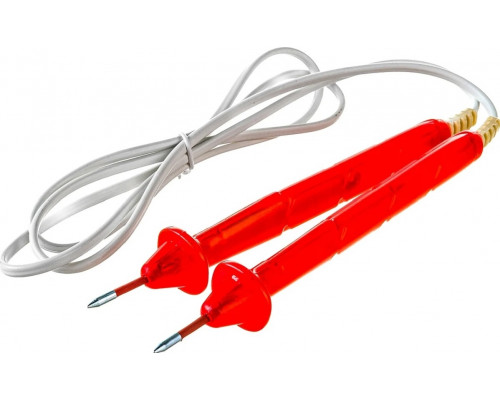

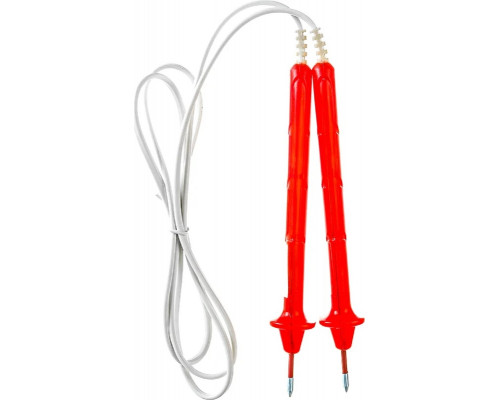

Указатель состоит из двух корпусов из электроизоляционного материала, соединённых гибким проводом длиной 1,1 метра. В каждом корпусе размещены элементы электрической схемы, реагирующие на наличие напряжения. В местах ввода провода в корпуса предусмотрено утолщение изоляции — это повышает механическую прочность и защищает от перегибов в зоне наибольшей нагрузки. Контакты-наконечники длиной 7 мм обеспечивают надёжное прикосновение к токоведущим частям, при этом их размер достаточен для работы с большинством клемм, розеток и контактных соединений.

Индикация и определение типа тока

Визуальная индикация реализована с помощью светодиодов. При касании контактами токоведущих частей свечение обоих светодиодов указывает на наличие переменного тока. Если горит только один светодиод — это сигнал о постоянном токе, причём светящийся элемент соответствует положительному потенциалу. Такая схема позволяет не только констатировать наличие напряжения, но и быстро определить полярность в цепях постоянного тока без дополнительных приборов. Важно учитывать, что индикация носит качественный характер — указатель показывает наличие напряжения, но не измеряет его точное значение.

Практические возможности и ограничения

УНН-1Д работает в диапазоне напряжений от 40 до 1000 В, что охватывает большинство низковольтных сетей, включая бытовые (220 В) и промышленные (380 В) системы, а также цепи постоянного тока до 1000 В. Нижняя граница в 40 В означает, что устройство не реагирует на низкие напряжения, например, в цепях управления или слаботочных системах — это особенность конструкции, исключающая ложные срабатывания от наведённых потенциалов. Прибор является контактным, то есть требует непосредственного прикосновения к оголённым токоведущим частям. Перед использованием необходимо убедиться в исправности указателя — например, проверить его на заведомо находящейся под напряжением цепи.

Особенности эксплуатации

Длина соединительного провода 1,1 метра обеспечивает удобство работы на расстоянии, позволяя держать один корпус в руке, а вторым касаться удалённой точки цепи. Корпуса выполнены из электроизоляционного материала, что снижает риск поражения током при соблюдении правил безопасности. Однако следует помнить: работа с напряжением до 1000 В требует использования средств индивидуальной защиты (диэлектрические перчатки, коврики) и строгого соблюдения инструкций по охране труда. Указатель не предназначен для работы под напряжением в сырых помещениях или при повреждённой изоляции проводов.

Что важно при выборе

При подборе указателя напряжения обращайте внимание на диапазон рабочих напряжений и тип индикации. УНН-1Д подходит для задач, где требуется быстрая проверка наличия напряжения и определение полярности без измерений. Если нужна более детальная информация (например, точное значение напряжения или проверка целостности цепи), потребуется мультиметр или другие измерительные приборы. Компактные размеры упаковки (200x100x100 мм) и небольшой вес (0,10 кг) делают модель удобной для переноски в инструментальной сумке.
