Двухполюсной указатель низкого напряжения УНН-1Д КОМБИ предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 5 до 999 В, обладает широким и понятным функционалом.
Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Устройство относится к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом электрических станций, подстанций и распределительных сетей.

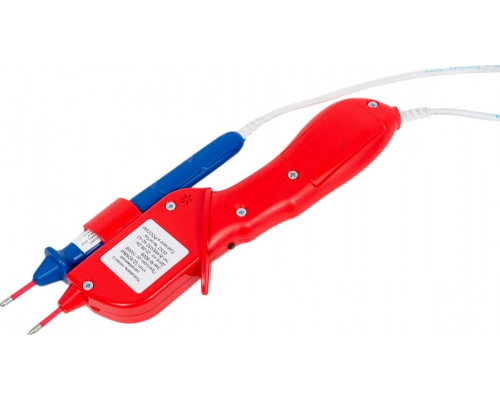

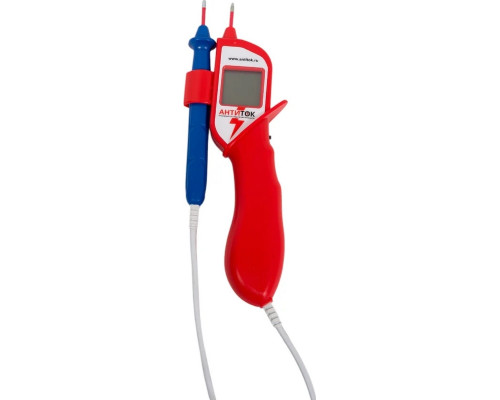

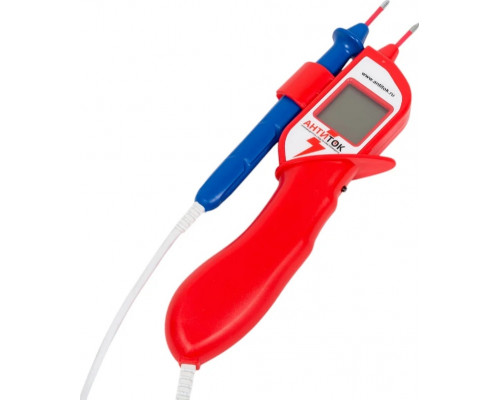

Указатель напряжения имеет двухполюсное исполнение и состоит из двух корпусов, выполненных из электроизоляционного материала с контактами-наконечниками, длина которых составляет 7 мм. В одном корпусе расположены элементы электрической схемы и жк-дисплей, другой выполнен в виде щупа. Указатель напряжения обеспечивает цифровую и звуковую индикации наличия напряжения.
Корпуса указателя соединены между собой гибким проводом длиной 1.1 м. В местах вводов в корпуса соединительный провод имеет утолщенную изоляцию.
Принцип действия указателя:
• Прибор включается автоматически при измерении напряжения выше 5В. Также прибор включается нажатием кнопки, при этом включается режим измерения напряжения.
• При включении прибора кнопкой происходит проверка заряда элемента питания. Если заряда недостаточно, на дисплее появится знак «БАТ» и слышен звуковой сигнал.
• После 20 секунд бездействия прибор автоматически выключается.
• Прибор определяет тип напряжения (переменное или постоянное), отображается на дисплее символами ~, +, -
• При постоянном напряжении полярность отображается на дисплее + или –
• Измерение амплитуды постоянного и переменного напряжения до 999В. Значение выводится на дисплей и сопровождается прерывистым звуковым сигналом.
• При превышении значения измеряемого напряжения на дисплее отображаются мигающие цифры 999.
• При измерении переменного напряжения непрерывно в течение 6-ти секунд включается режим определения фаз, что сопровождается звуковым сигналом и на дисплее появляются индикаторы L и R и прибор запоминает фазу. При разъединении прибора с фазой индикаторы продолжают мигать в течение 10 секунд, в этот момент можно соединить прибор с другой фазой, при этом на дисплее появится индикатор L или R, который укажет направление движения измеряемой фазы по отношению к фазе, которую запомнил прибор. Если появятся оба знака L и R, значит измеряется та же фаза, которую запомнил прибор. Индикатор «L» (Left) – левый, «R» (Right) – правый.
• Режим фонарика включается и выключается коротким нажатием на кнопку при включенном приборе. При работающем фонарике включается подсветка дисплея.
• Режим прозвонки включается и выключается длинным нажатием кнопки на работающем приборе, при этом появляется индикатор ОМ. В этом режиме прибор позволяет прозвонить провода и диоды. При коротком замыкании между щупами на дисплей выводится знак диода и слышен непрерывный сигнал. Если щуп прибора касается анода диода, а дополнительный щуп катода, то на дисплей выводится знак диода и слышен непрерывный сигнал.
Упаковка
- Ширина: 300 мм
- Высота: 100 мм
- Глубина: 100 мм
- Вес: 0.15 кг
