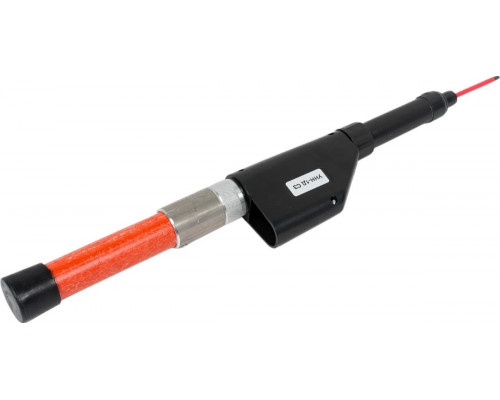

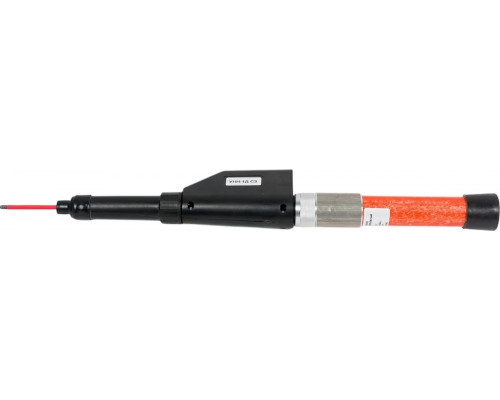

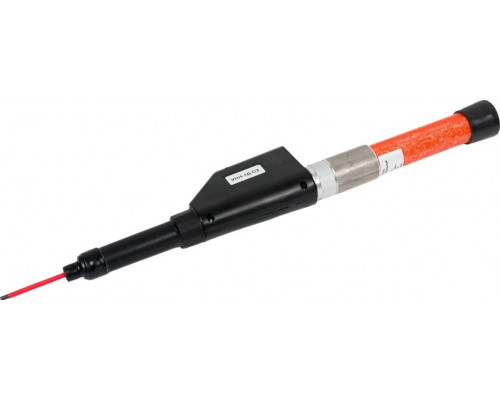

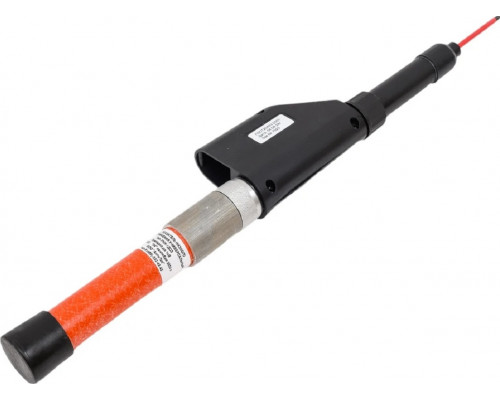

Указатель низкого напряжения Антиток УНН-1Д СЗ 0,025-1кВ 309750

Назначение и область применения

Указатель низкого напряжения УНН-1Д СЗ от производителя АНТИТОК — это однополюсное устройство контактного типа, предназначенное для проверки наличия или отсутствия напряжения в электроустановках переменного тока промышленной частоты до 1 кВ. Модель ориентирована на работу с воздушными линиями электропередачи (ВЛ) и распределительными пунктами (ПС) напряжением 1 кВ. Указатель относится к категории основных электроизолирующих средств, что означает его пригодность для непосредственного контакта с токоведущими частями, находящимися под рабочим напряжением, при соблюдении правил эксплуатации.

Конструкция и принцип работы

Устройство состоит из трех функциональных частей: рабочей, индикаторной и изолирующей, объединенных с рукояткой. Рабочая часть оснащена электродом-наконечником для прямого прикосновения к контролируемым элементам. Индикация напряжения реализована в комбинированном светозвуковом формате — при наличии опасного потенциала срабатывает визуальный сигнал и звуковой оповещатель, что повышает надежность контроля в условиях плохой освещенности или шума. Тип определения напряжения — контактный, то есть для получения результата требуется физическое соединение наконечника с проводником.

Особенности изолирующей части и рукоятки

Изолирующая часть указателя выполнена из стеклопластика собственного производства компании АНТИТОК, что обеспечивает стабильные диэлектрические характеристики и механическую прочность. Рукоятка составляет единое целое с изолирующей частью, но отделена от нее стопорным кольцом из жесткого диэлектрического материала. Кольцо плотно зафиксировано, исключая смещение при работе. На конце рукоятки установлена жесткая заглушка, защищающая внутреннюю полость от пыли и влаги, что продлевает срок службы устройства в полевых условиях.

Функция самопроверки

Модель УНН-1Д СЗ оснащена встроенной функцией самопроверки. Для контроля исправности достаточно нажать кнопку на корпусе рабочей части — при работоспособном состоянии указатель подает световой и звуковой сигнал. Это позволяет оперативно убедиться в готовности устройства перед началом измерений без использования дополнительного оборудования. Рекомендуется выполнять самопроверку перед каждым применением.

Практические ограничения и рекомендации по выбору

Указатель рассчитан исключительно на переменное напряжение промышленной частоты (50 Гц) и не предназначен для цепей постоянного тока. Рабочий диапазон — от 0,025 кВ (25 В) до 1 кВ, что делает его пригодным для низковольтных сетей, но не для высоковольтного оборудования выше 1 кВ. Контактный метод определения напряжения требует непосредственного прикосновения к токоведущим частям, поэтому при работе необходимо использовать средства индивидуальной защиты и соблюдать правила электробезопасности. При выборе стоит учитывать, что модель не имеет дополнительных функций, таких как определение фазы или целостности цепи, и предназначена строго для проверки наличия/отсутствия напряжения.

Упаковка и габариты

Устройство поставляется в компактной упаковке размерами 500×100×100 мм, общий вес составляет 0,45 кг. Это облегчает транспортировку и хранение, особенно при использовании в выездных бригадах или на распределительных пунктах.
