Указатель низкого напряжения Антиток УНН-1Д ВЛ 0,025-0,4 кВ двухполюсный 315057

Назначение и область применения

Указатель низкого напряжения Антиток УНН-1Д ВЛ 0,025-0,4 кВ двухполюсный (артикул 315057) — это специализированный прибор для контроля наличия или отсутствия напряжения на воздушных линиях (ВЛ) электропередачи переменного тока. Модель рассчитана на работу в сетях напряжением до 0,4 кВ и предназначена для использования электромонтерами при обслуживании и ремонте линий. Главная особенность устройства — возможность проверки напряжения без подъема на опору, что снижает риски при работе на высоте. Указатель применяется для контактного определения напряжения на токоведущих частях, обеспечивая безопасность за счет изолирующих элементов.

Конструкция и принцип работы

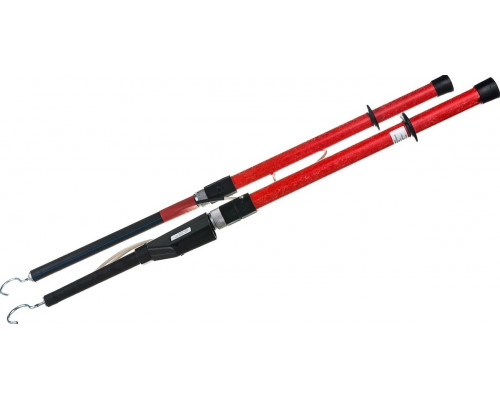

Прибор выполнен по двухполюсной схеме, что позволяет не только фиксировать наличие напряжения, но и измерять его величину. Принцип действия основан на протекании активного тока при непосредственном прикосновении к токоведущим частям. Указатель состоит из двух корпусов, соединенных гибким проводом, что обеспечивает удобство работы на расстоянии. Основные части устройства:

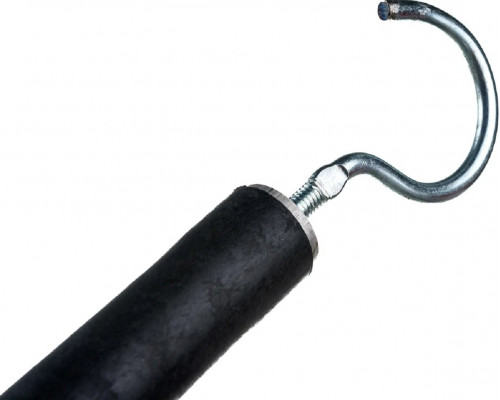

• Рабочая часть — содержит электрод-наконечник для контакта с проводами или шинами. Тип определения напряжения — контактный, что требует прямого прикосновения к токоведущим элементам.


• Индикаторная часть — оснащена цифровой и звуковой индикацией. При наличии напряжения прибор подает сигнал, что позволяет оперативно оценить ситуацию даже в условиях плохой видимости.


• Изолирующая часть — выполнена из стеклопластика собственного производства производителя. Она обеспечивает защиту оператора от поражения током при работе с опоры. Рукоятка составляет единое целое с изолирующей частью, разделена стопорным кольцом из диэлектрического материала повышенной жесткости, которое предотвращает смещение во время работы. На конце рукоятки установлена жесткая заглушка, защищающая от пыли и влаги.

При работе с опоры указатель позволяет приближать руку к проводу ВЛ на расстояние не ближе 0,6 м, что соответствует требованиям безопасности.

Ключевые особенности и практические возможности

Модель УНН-1Д ВЛ выделяется рядом функций, важных для профессионалов:

• Функция самопроверки — для контроля работоспособности прибора перед использованием достаточно нажать кнопку. Это позволяет убедиться в исправности индикации без подключения к сети.


• Измерение напряжения без подъема на опору — указатель может использоваться совместно с двумя универсальными электроизолирующими штангами ШО-10Д-4-6,6 (поставляются отдельно по заказу). Это дает возможность проверять напряжение на высоте, оставаясь на земле, что особенно ценно при обслуживании ВЛ.


• Цифровая и звуковая индикация — дублирование сигналов повышает надежность контроля: визуальный дисплей показывает значение напряжения, а звуковой сигнал предупреждает об опасности.


• Диэлектрические характеристики — корпус рабочей части выполнен из электроизоляционного материала с устойчивыми свойствами, что гарантирует безопасность при контакте с токоведущими частями.

Ограничения и важные нюансы

При выборе и эксплуатации указателя стоит учитывать следующие моменты:

• Прибор предназначен исключительно для контактного определения напряжения — он не работает на расстоянии (бесконтактный метод не предусмотрен).


• Для измерения напряжения без подъема на опору требуются дополнительные штанги ШО-10Д-4-6,6, которые не входят в стандартную комплектацию и приобретаются отдельно.


• Указатель рассчитан на напряжение от 0,025 до 0,4 кВ переменного тока — не подходит для цепей постоянного тока или напряжений выше указанного диапазона.


• При работе с опоры необходимо соблюдать минимальное расстояние до провода 0,6 м, что ограничивает применение в стесненных условиях.


• Устройство не предназначено для измерения точных значений напряжения с высокой погрешностью — его основная функция индикация наличия/отсутствия и грубая оценка величины.

Упаковка и хранение

Указатель поставляется в компактной упаковке с габаритами 200x200x200 мм и весом 0,70 кг. Это облегчает транспортировку и хранение прибора в условиях эксплуатации. Рекомендуется беречь устройство от механических повреждений и хранить в сухом месте для сохранения диэлектрических свойств.
