Указатель низкого напряжения Антиток УНН-1ДЛ 40-1000В удлиненный 279645

Назначение и принцип работы

Указатель низкого напряжения Антиток УНН-1ДЛ 40-1000В удлиненный 279645 — это двухполюсной контактный прибор для проверки наличия напряжения в электрических цепях постоянного и переменного тока до 1000 В. Модель предназначена для профессионального использования при электромонтажных и ремонтных работах, а также для оперативного контроля состояния цепей в распределительных щитах, силовых шкафах и на линиях электропередач. Определение напряжения происходит при непосредственном касании токоведущих частей контактами-наконечниками. Отсутствие напряжения не определяется — прибор реагирует только на его наличие.

Конструкция и особенности удлиненной модели

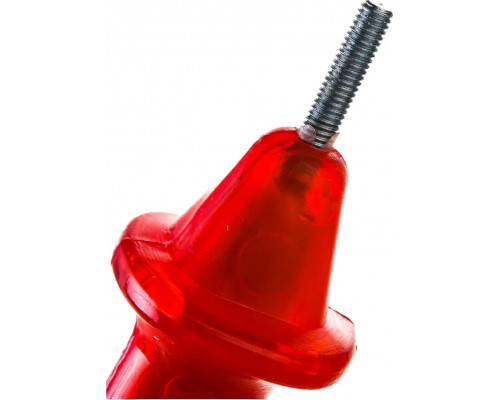

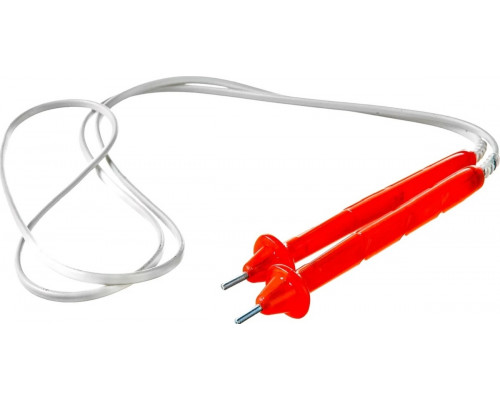

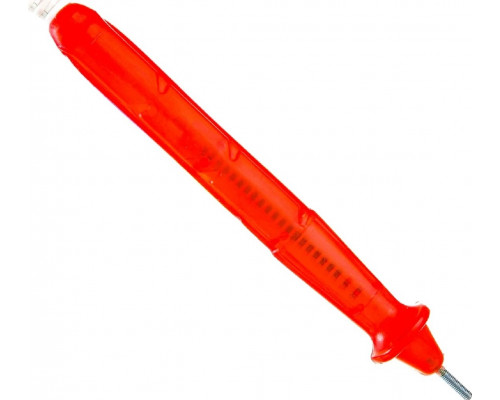

УНН-1ДЛ состоит из двух корпусов из электроизоляционного материала, соединённых гибким проводом длиной 1,1 метра. В местах ввода провода в корпуса предусмотрено утолщение изоляции для защиты от перегибов и истирания. Главное отличие данной модификации — удлинённые щупы размером 155x12x10 мм. Это даёт практическое преимущество при работе в глубоких или труднодоступных местах, например, за панелями электрощитов, в клеммных коробках или при проверке цепей в стеснённых условиях. Длина контактов-наконечников составляет 7 мм, что обеспечивает надёжный контакт с токоведущими частями.

Индикация и определение полярности

Прибор оснащён двумя светодиодами, встроенными в корпуса. Режимы индикации позволяют быстро оценить характер напряжения:

• Переменный ток: при касании обоих контактов к фазе и нулю (или двум фазам) загораются оба светодиода.


• Постоянный ток: светится только один светодиод — тот, который соответствует положительному потенциалу. Это даёт возможность определять полярность цепи без дополнительных приборов.

Важно: свечение одного светодиода при работе в сети переменного тока может указывать на обрыв нулевого провода или неисправность цепи — это следует учитывать при диагностике.

Ограничения и практические рекомендации

Указатель рассчитан на напряжение от 40 до 1000 В — он не подходит для цепей сверхнизкого напряжения (до 40 В), например, для проверки слаботочных систем или электроники. Прибор не имеет звуковой индикации, поэтому определение напряжения возможно только визуально. Удлинённая конструкция щупов увеличивает рычаг при работе, что требует аккуратности, чтобы не повредить изоляцию или контакты. Также стоит учитывать, что соединительный провод длиной 1,1 метра может быть недостаточен для работы на значительном удалении от точки подключения — при необходимости потребуется удлинитель или переносной измерительный комплект.

Комплектация и упаковка

Поставка осуществляется в картонной упаковке габаритами 200x200x200 мм, общий вес изделия — 0,20 кг. В комплект входит сам указатель с двумя корпусами и соединительным проводом. Дополнительные аксессуары, такие как сменные наконечники или чехол, в комплектацию не входят. Перед использованием рекомендуется проверить целостность изоляции и работоспособность светодиодов на заведомо исправной цепи.
