Указатель высокого напряжения Антиток УВНУ-10 Д удлиненный до 10 кВ, 700 мм

Назначение и область применения

Указатель высокого напряжения УВНУ-10 Д (удлиненный) от производителя АНТИТОК — это специализированный прибор для контактной проверки наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока промышленной частоты. Модель рассчитана на работу в сетях до 10 кВ включительно и предназначена для использования на воздушных линиях электропередачи, распределительных устройствах и другом высоковольтном оборудовании. Удлиненная конструкция (общая длина 1130 мм) обеспечивает повышенную безопасность оператора при работе на значительном удалении от потенциально опасных элементов.

Конструктивные особенности и принцип работы

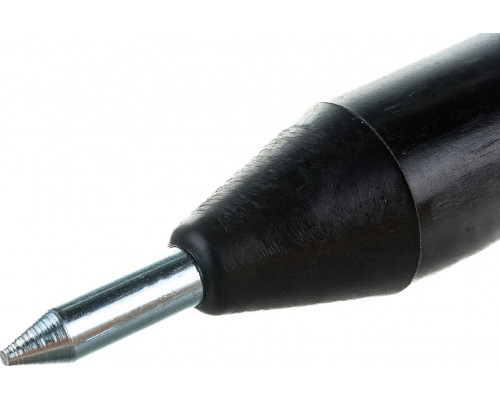

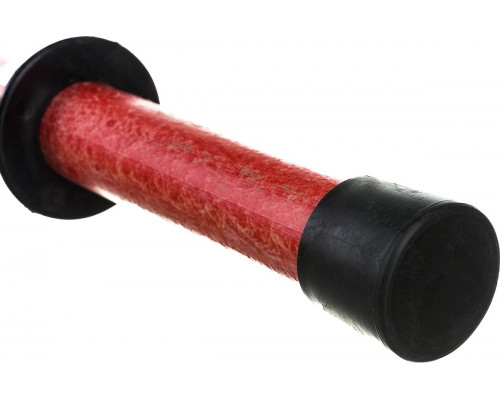

Указатель выполнен по однополюсной схеме и состоит из нескольких функциональных частей: рабочей (с контактным электродом-наконечником), индикаторной, изолирующей и рукоятки. Определение напряжения происходит только при непосредственном контакте наконечника с контролируемой токоведущей частью — это исключает ложные срабатывания от наведенных полей. Изолирующая часть и рукоятка представляют собой единую цельную конструкцию из стеклопластика собственного производства, что гарантирует стабильные диэлектрические свойства по всей длине. Стопорное кольцо из жесткого диэлектрика надежно разделяет рабочую и изолирующую зоны, предотвращая случайное смещение рук оператора во время измерений. На конце рукоятки установлена герметичная заглушка, защищающая внутреннюю полость от пыли и влаги.

Система индикации и самопроверка

Прибор оснащен комбинированной системой оповещения, которая включает три независимых канала: яркую световую вспышку, импульсный световой сигнал и прерывистый звуковой сигнал. Такое сочетание гарантирует, что оператор заметит индикацию даже в условиях плохой освещенности или при высоком уровне шума на объекте. Для повышения надежности перед каждым использованием предусмотрена функция самопроверки — достаточно нажать кнопку на корпусе, чтобы убедиться в исправности всех элементов схемы и источников питания. Это критически важно для оборудования, от которого зависит безопасность персонала.

Практические возможности и ограничения

Модель УВНУ-10 Д с длиной изолирующей части 700 мм (удлиненная версия) позволяет работать с токоведущими частями, расположенными на большем расстоянии от заземленных конструкций или от оператора, чем стандартные указатели. Это особенно актуально при проверке напряжения на шинах распределительных устройств и на высоких опорах ВЛ. Важно учитывать, что указатель предназначен исключительно для контактного метода измерения — он не реагирует на электрическое поле на расстоянии. Прибор не пригоден для определения величины напряжения, он фиксирует только факт его наличия или отсутствия. Работа с указателем требует использования дополнительных средств индивидуальной защиты (диэлектрические перчатки, боты) в соответствии с правилами эксплуатации электроустановок.

Упаковка и транспортировка

Указатель поставляется в упаковке, адаптированной для длинномерного оборудования: ширина 1000 мм, высота 200 мм, глубина 200 мм. Вес изделия составляет 0,36 кг, что делает его удобным для переноски и хранения в инструментальном ящике или сумке. Компактные габариты упаковки позволяют размещать прибор в стандартных отсеках аварийно-ремонтных машин.
