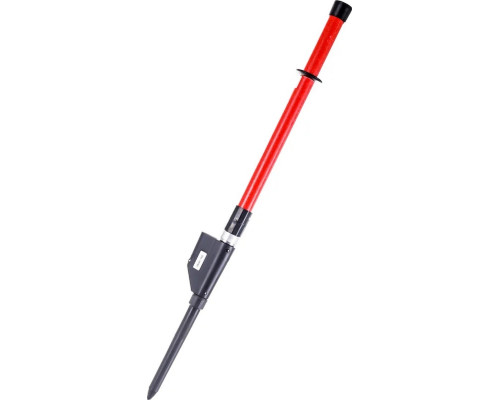

Указатель высокого напряжения Антиток УВНУ-10 Д до 10 кВ

Назначение и область применения

Указатель высокого напряжения УВНУ-10Д от производителя АНТИТОК — это специализированное устройство для контактного определения наличия или отсутствия напряжения на токоведущих частях. Модель рассчитана на работу в электроустановках переменного тока промышленной частоты с номинальным напряжением до 10 кВ включительно. Основная сфера применения — воздушные линии электропередачи, распределительные устройства и другое высоковольтное оборудование, где требуется оперативная проверка отсутствия напряжения перед началом работ. Устройство предназначено для профессионального использования электромонтерами и персоналом, обслуживающим электроустановки.

Конструктивные особенности и принцип работы

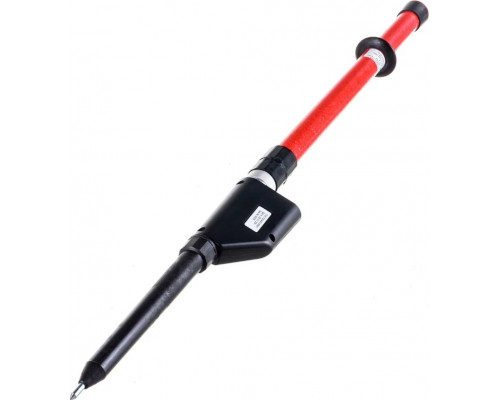

УВНУ-10Д выполнен по однополюсной схеме и работает контактным методом: для проверки необходимо коснуться электродом-наконечником контролируемой токоведущей части. Указатель состоит из четырех функциональных частей:

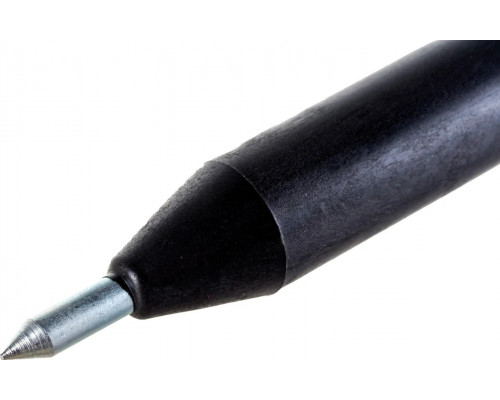

• Рабочая часть — содержит чувствительный элемент и электрод-наконечник для непосредственного контакта с проводником. Корпус рабочей части изготовлен из электроизоляционного материала с устойчивыми диэлектрическими свойствами, что обеспечивает безопасность оператора.

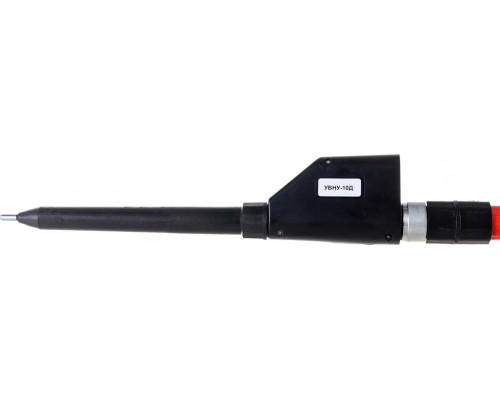

• Индикаторная часть — встроена в корпус и обеспечивает три типа сигнализации: световую (яркая вспышка), импульсную (прерывистое свечение) и прерывисто-звуковую. Такая комбинация повышает надежность восприятия сигнала в условиях плохой освещенности или высокого уровня шума на объекте.


• Изолирующая часть — выполнена из стеклопластика собственного производства АНТИТОК. Длина изолирующей части составляет 930 мм, что обеспечивает необходимый защитный промежуток при работе в установках 10 кВ.

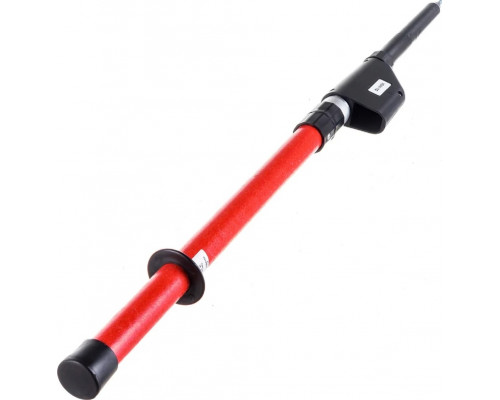

• Рукоятка — составляет единое целое с изолирующей частью, ее длина 155 мм. На рукоятке установлено стопорное кольцо из диэлектрического материала повышенной жесткости, которое плотно зафиксировано и предотвращает случайное смещение руки оператора в сторону рабочей части. Торец рукоятки закрыт жесткой заглушкой, защищающей внутреннюю полость от пыли и влаги.

Функция самопроверки и контроль исправности

Указатель оснащен встроенной функцией самопроверки. Для контроля работоспособности достаточно нажать кнопку на корпусе — при исправном состоянии устройства активируется световая и звуковая индикация. Это позволяет перед каждым использованием убедиться в исправности прибора без необходимости подключения к сети высокого напряжения. Рекомендуется выполнять самопроверку перед началом работы и после каждого измерения.

Практические возможности и ограничения

УВНУ-10Д предназначен исключительно для контактного способа измерения — бесконтактное определение напряжения данной моделью не поддерживается. Устройство реагирует только на наличие переменного напряжения промышленной частоты (50 Гц) и не предназначено для проверки цепей постоянного тока или определения величины напряжения. Важно учитывать, что указатель не является измерительным прибором — он фиксирует наличие напряжения выше порога срабатывания, но не показывает его точное значение. Работа с устройством требует соблюдения правил техники безопасности при эксплуатации электроустановок напряжением до 10 кВ, включая использование дополнительных средств защиты (диэлектрические перчатки, боты).

Условия эксплуатации и хранения

Указатель поставляется в компактной упаковке (ширина 500 мм, высота 100 мм, глубина 100 мм) и имеет небольшой вес — 0,35 кг, что удобно для переноски в инструментальной сумке. Устройство рассчитано на работу в условиях умеренного климата, однако для сохранения диэлектрических свойств изолирующей части из стеклопластика следует избегать длительного воздействия прямых солнечных лучей, агрессивных химических сред и механических повреждений. Перед каждым использованием необходимо проводить внешний осмотр на предмет трещин, сколов и загрязнений изолирующей части.
