Назначение и область применения
Указатель высокого напряжения УВН-10Д (модель 450294) от производителя АНТИТОК — это специализированный двухполюсной прибор для контроля наличия или отсутствия напряжения на объектах метрополитена. Устройство рассчитано на работу в сетях переменного тока промышленной частоты с номинальным напряжением до 10 кВ. Основное применение — проверка напряжения на контактном рельсе, оборудовании сборок и распределительных устройствах в условиях метрополитена, где требуется высокая надежность и четкая индикация.
Принцип работы и индикация

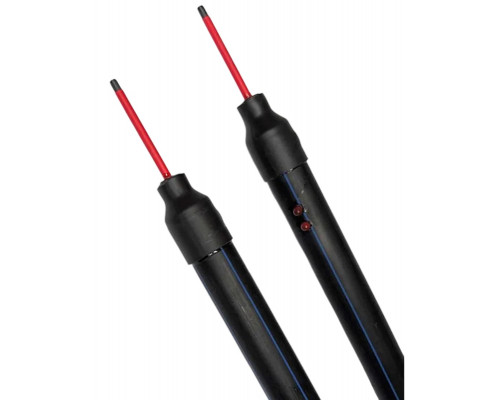

Указатель работает контактным способом: для определения напряжения необходимо непосредственно коснуться электродом-наконечником токоведущей части. Индикация — световая, выполненная на светодиодах. Особенность модели — возможность различать род тока:
- при переменном токе загораются два светодиода;
- при постоянном токе светится один светодиод.
Это позволяет оператору не только обнаружить наличие напряжения, но и получить первичную информацию о характере сети, что особенно важно в условиях метрополитена, где могут использоваться разные типы тока.
Конструктивные особенности

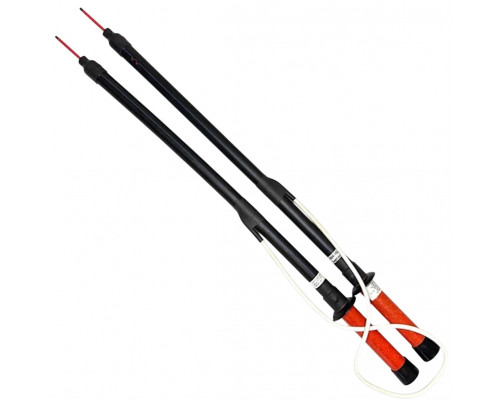

УВН-10Д состоит из рабочей части, изолирующей части с рукояткой, заземлителя и соединительного провода. Рабочая часть включает электрод-наконечник для непосредственного контакта с контролируемыми элементами. Корпус рабочей части выполнен из электроизоляционного материала с устойчивыми диэлектрическими свойствами, что обеспечивает безопасность при работе под напряжением.

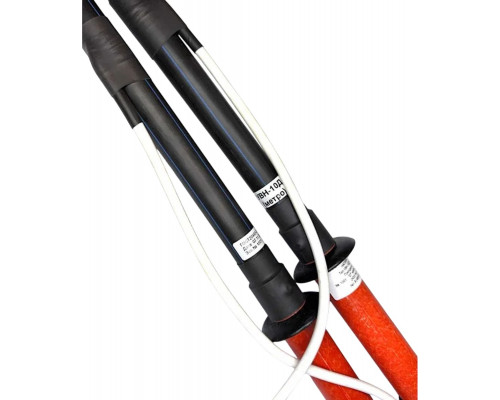

Изолирующая часть изготовлена из стеклопластика собственного производства АНТИТОК. Рукоятка составляет единое целое с изолирующей частью и разделена стопорным кольцом из диэлектрического материала повышенной жесткости. Кольцо плотно зафиксировано, что исключает его смещение во время работы. На конце рукоятки установлена жесткая заглушка, предотвращающая попадание пыли и влаги внутрь конструкции.
Функция самопроверки
Указатель оснащен встроенной функцией самопроверки. Для контроля работоспособности прибора перед использованием достаточно нажать кнопку на корпусе. Это позволяет оперативно убедиться в исправности устройства без необходимости подносить его к токоведущим частям.
Габариты и практические параметры
Общая длина указателя составляет 800 мм, длина рукоятки — 150 мм. Такие размеры обеспечивают достаточное удаление оператора от контролируемых частей при работе в ограниченном пространстве тоннелей и распределительных устройств метрополитена. Вес устройства — 0,35 кг, что делает его удобным для длительного ношения и работы одной рукой.
Ограничения и рекомендации по эксплуатации
Указатель предназначен исключительно для контактного способа измерения — бесконтактное определение напряжения не предусмотрено. Прибор рассчитан на работу с напряжением до 10 кВ, его использование в сетях с более высоким классом напряжения не допускается. Перед каждым применением необходимо проводить самопроверку и визуальный осмотр корпуса на предмет повреждений изоляции. Устройство не предназначено для работы в условиях повышенной влажности или загрязнения без дополнительных средств защиты.
Комплектация
В базовый комплект поставки входят: рабочая часть, изолирующая часть с рукояткой, заземлитель и соединительный провод. Упаковка обеспечивает защиту при транспортировке и хранении (габариты упаковки: 1000×200×200 мм).
Характеристики
Габариты и вес
