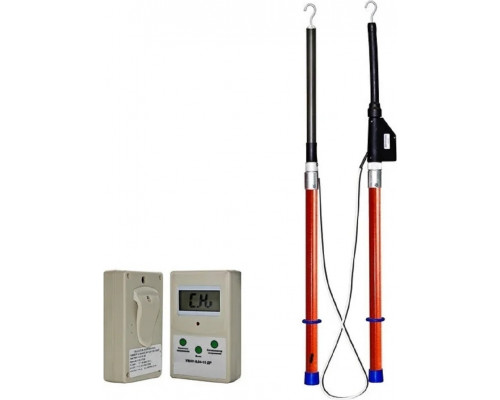

Указатель высокого напряжения Антиток УВНУ-0 04-15 Д Р 0,04-15кВ 413800

Назначение и область применения

Указатель высокого напряжения Антиток УВНУ-0 04-15 Д Р 0 04-15кв 413800 — это двухполюсное электроизолирующее средство для контактного определения наличия или отсутствия напряжения в электроустановках переменного тока промышленной частоты. Модель рассчитана на работу в диапазоне от 0,04 до 15 кВ, что охватывает как низковольтные сети (до 1 кВ), так и распределительные сети среднего напряжения до 15 кВ включительно. Основное применение — проверка воздушных линий электропередачи (ВЛ) и подстанций (ПС), где требуется надежная индикация опасного напряжения.

Конструктивные особенности и индикация

Указатель оснащен комбинированной светозвуковой сигнализацией, которая работает в трех режимах: световая, импульсная и прерывисто-звуковая. Яркая световая индикация контактной части сохраняет видимость даже при ярком солнечном свете на фоне неба, что критично при работе на открытых ВЛ. Звуковой сигнал дублирует световой, повышая надежность восприятия информации оператором в условиях шума или плохой видимости. Прибор использует литиевые элементы питания, которые заменяются один раз в 2–3 года при нормальных условиях эксплуатации, что снижает частоту обслуживания.

Габариты и удобство работы

Общая длина указателя составляет 950 мм, при этом длина рукоятки — 150 мм. Такое соотношение обеспечивает достаточный вынос контактной части для безопасной работы на расстоянии от токоведущих частей, но при этом конструкция остается компактной для транспортировки и хранения. Рукоятка имеет эргономичную форму, позволяющую уверенно удерживать прибор в руке даже в защитных перчатках. Прочный пластиковый корпус обеспечивает надежную изоляцию и защиту электроники от механических воздействий и пыли.

Дополнительные возможности дистанционного прибора

Модель комплектуется дистанционным прибором, который расширяет функциональность указателя. С его помощью можно на расстоянии определить наличие и величину напряжения при условии контакта указателя с токоведущими частями. Также прибор имеет функцию бесконтактного сигнализатора напряжения, позволяющую предварительно оценить наличие опасного потенциала без прямого контакта. Дистанционный прибор оснащен светоцифровой и звуковой индикациями, что дает возможность оператору контролировать показания, не приближаясь к зоне высокого напряжения.

Практические ограничения и рекомендации

При выборе данной модели важно учитывать, что она предназначена исключительно для переменного тока промышленной частоты (50/60 Гц). Для работы с постоянным током или другими частотами прибор не пригоден. Контактный способ измерения требует непосредственного прикосновения к токоведущим частям, что накладывает обязательное использование дополнительных средств защиты (диэлектрические перчатки, боты, ковры) в соответствии с правилами электробезопасности. Диапазон 0,04–15 кВ охватывает большинство распределительных сетей, но не подходит для высоковольтных линий свыше 15 кВ. Указатель не предназначен для измерения точного значения напряжения — его задача однозначно определить наличие или отсутствие опасного потенциала.

Комплектация и хранение

Указатель поставляется в упаковке размерами 500×100×100 мм, весом 0,80 кг. В комплект входит сам указатель, дистанционный прибор, элементы питания и документация. Для сохранения работоспособности рекомендуется хранить прибор в сухом месте при температуре от -20 до +40 °C, избегая ударов и попадания влаги. Периодически следует проверять исправность индикации и целостность изоляции перед каждым использованием.
