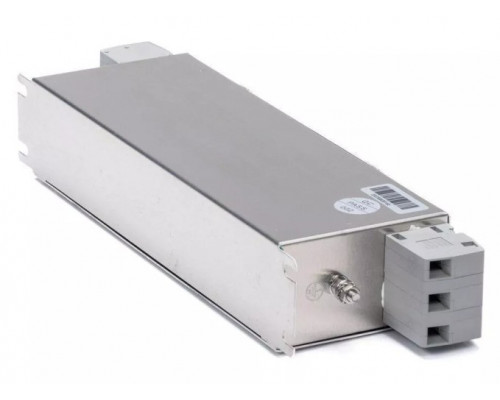

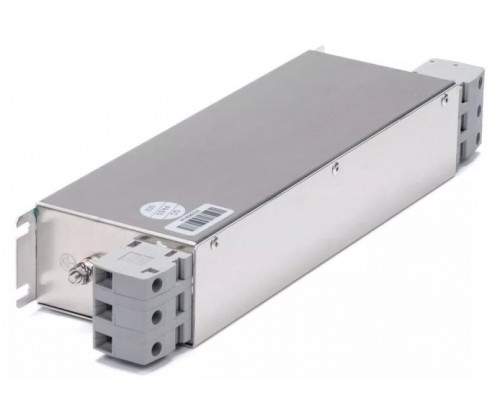

Фильтр ESQ RFI-SN-055 входной ЭМИ 55 кВт, 380В

Назначение и область применения

Фильтр ESQ RFI-SN-055 (артикул 08.06.000956) — это входное электромагнитное устройство, предназначенное для подавления кондуктивных помех, генерируемых частотным преобразователем мощностью до 55 кВт. Основная задача фильтра — предотвратить проникновение высокочастотных помех из силовой цепи преобразователя обратно в питающую сеть 380-400 В. Это критически важно, когда в одной электрической сети с преобразователем работают чувствительные устройства: контроллеры, датчики, системы автоматики, измерительные приборы или другое оборудование, подверженное сбоям из-за электромагнитных наводок.

Ключевые технические параметры и их практический смысл

Модель рассчитана на номинальное напряжение 400 В и мощность 55 кВт. Это означает, что фильтр подходит для питания частотных преобразователей, работающих от трехфазной сети 380-400 В, с выходной мощностью до 55 кВт. При выборе важно учитывать, что фильтр устанавливается на входе преобразователя, перед ним, и должен соответствовать току, потребляемому преобразователем. Для данной модели номинальный ток нагрузки обычно соответствует току преобразователя на 55 кВт, но при необходимости точного подбора следует сверять паспортные данные по току.

Конструктивные особенности и установка

Фильтр выполнен в компактном корпусе с габаритами 326x150x95 мм и весом 11,50 кг. Это позволяет разместить его в стандартных электрощитах или непосредственно рядом с преобразователем. Устройство имеет клеммные соединения для подключения силовых проводов и заземления. При монтаже важно обеспечить надежное заземление корпуса фильтра — это обязательное условие для эффективного подавления помех. Также рекомендуется размещать фильтр как можно ближе к входным клеммам преобразователя, чтобы минимизировать длину незащищенного участка кабеля.

Сильные стороны и ограничения

Главное преимущество модели RFI-SN-055 — это способность существенно снижать уровень электромагнитных помех в сети, что повышает надежность работы всего оборудования в зоне влияния преобразователя. Фильтр не требует настройки и работает автоматически после подключения. Однако важно понимать, что он не устраняет помехи, излучаемые по воздуху (электромагнитное поле), а только те, которые распространяются по проводам. Для комплексной защиты может потребоваться дополнительное экранирование кабелей и корпусов. Также следует учитывать, что фильтр не является устройством защиты от перенапряжений или коротких замыканий — эти функции выполняют автоматические выключатели и предохранители.

Что важно проверить перед выбором

Перед приобретением убедитесь, что номинальное напряжение и мощность фильтра соответствуют параметрам вашего частотного преобразователя. Также обратите внимание на тип сети: фильтр рассчитан на трехфазную сеть 380-400 В. Если преобразователь имеет большую мощность или работает от сети с другими параметрами, данная модель не подойдет. Уточните, предусмотрено ли в вашем щите место для установки фильтра с указанными габаритами, и обеспечьте возможность надежного заземления.
