Частотный преобразователь ESQ 500-4T4000G/4500P 400/450 кВт 380-460В

Назначение и сфера применения

Частотный преобразователь ESQ 500-4T4000G/4500P — это мощное устройство для управления скоростью вращения трехфазных асинхронных электродвигателей в промышленных условиях. Модель рассчитана на работу с нагрузками до 450 кВт при питающем напряжении 380-460 В. Благодаря высокой мощности, преобразователь применяется в тяжелом оборудовании: крупных конвейерных системах, дробилках, центрифугах, мощных насосах и вентиляторах, а также в подъемно-транспортных механизмах (краны, лебедки). Устройство подходит как для постоянных нагрузок (конвейеры, транспортеры), так и для инерционных (мельницы, миксеры, центрифуги), где требуется плавный пуск и контроль торможения.

Ключевые технические особенности

Преобразователь выполнен в формате G/P, что означает возможность работы в двух режимах: тяжелый (G — для постоянного момента, до 400 кВт) и легкий (P — для насосов и вентиляторов, до 450 кВт). Это позволяет гибко адаптировать устройство под конкретную задачу без потери эффективности. Напряжение питания 380-460 В (три фазы) обеспечивает совместимость с большинством промышленных сетей. Мощность 450 кВт — это верхний предел для режима P; в режиме G максимальная мощность составляет 400 кВт, что важно учитывать при подборе двигателя.

Практические возможности и ограничения

Устройство поддерживает широкий спектр применений, включая:

• Плавный пуск и остановку двигателя, что снижает механические нагрузки на оборудование и продлевает срок его службы.


• Регулирование скорости в диапазоне, определяемом параметрами двигателя, с высокой точностью.


• Защиту от перегрузок, короткого замыкания, перенапряжения и перегрева — встроенные системы безопасности предотвращают аварийные ситуации.

Ограничения: преобразователь не предназначен для работы с однофазными сетями или двигателями, мощность которых превышает 450 кВт. Для корректной работы требуется правильно настроить параметры под конкретный двигатель (например, ток, частоту, время разгона/торможения). Устройство не включает в себя встроенный тормозной резистор — для активного торможения с рекуперацией энергии потребуется внешний модуль.

Конструктивные особенности и монтаж

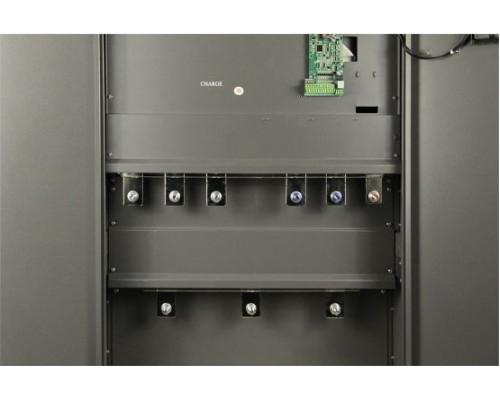

Преобразователь поставляется в корпусе с габаритами 700×1518×430 мм и весом 256 кг, что требует усиленного крепления и учета несущей способности монтажной поверхности. Высота корпуса значительная, поэтому при установке в шкаф или стойку необходимо предусмотреть достаточное пространство для вентиляции и обслуживания. Устройство имеет степень защиты, типичную для промышленного оборудования (IP20 или выше, уточняется в документации), что подразумевает установку в сухих, защищенных от пыли и влаги помещениях. Подключение силовых кабелей и управляющих сигналов выполняется через клеммные колодки, расположенные на корпусе.

Что важно учесть при выборе

При подборе преобразователя для конкретного оборудования необходимо:

• Убедиться, что номинальная мощность двигателя не превышает 400 кВт для режима постоянного момента или 450 кВт для насосно-вентиляторного режима.


• Проверить соответствие питающего напряжения (380-460 В) и частоты сети (50/60 Гц).


• Оценить необходимость внешних компонентов: входных дросселей, фильтров ЭМС, тормозных резисторов — в зависимости от условий эксплуатации.


• Учесть габариты и вес: для монтажа потребуется усиленная рама или шкаф, а также подъемное оборудование.


• Изучить документацию производителя для точной настройки параметров под конкретный тип нагрузки (например, для кранов или мельниц требуются разные настройки ускорения/замедления).

Модель ESQ 500-4T4000G/4500P представляет собой надежное решение для управления мощными электродвигателями в условиях непрерывного производства, где важны стабильность работы и защита оборудования.
